Qiancheng, Çin kablo üreticisi, sarf malzemeleriAlüminyum PVC İzoleli Yuvarlak Telsabit alçak gerilim güç dağıtımı ve inşaat kablolama uygulamaları için. Alüminyum iletken, PVC yalıtım ve koruyucu dış kılıf içeren bu kablo, hafif yapıyı pratik elektrik yalıtımıyla birleştirir. Spesifikasyonlarını, kurulum gereksinimlerini ve performans özelliklerini anlamak, mühendislerin, yüklenicilerin ve satın alma ekiplerinin güvenilir elektrik sistemleri için doğru kabloyu seçmelerine yardımcı olur.
Alüminyum PVC yalıtımlı yuvarlak tel, iletken ağırlığının, yalıtım korumasının ve proje maliyetinin önemli olduğu sabit elektrik tesisatları için tasarlanmıştır. Qiancheng'in BLVV modeli, PVC yalıtımlı tek çekirdekli alüminyum iletkene ve 300/500V dereceli bir dış PVC kılıfa sahiptir. Mevcut iletken kesitleri listelenen özelliklerde 2,5 mm² ile 70 mm² arasında değişmektedir. Bu kılavuz, alıcıların bilinçli kararlar almasına yardımcı olmak için kablonun yapısını, teknik parametrelerini, temel faydalarını, uygulama senaryolarını, seçim kriterlerini ve kurulum önlemlerini açıklamaktadır.

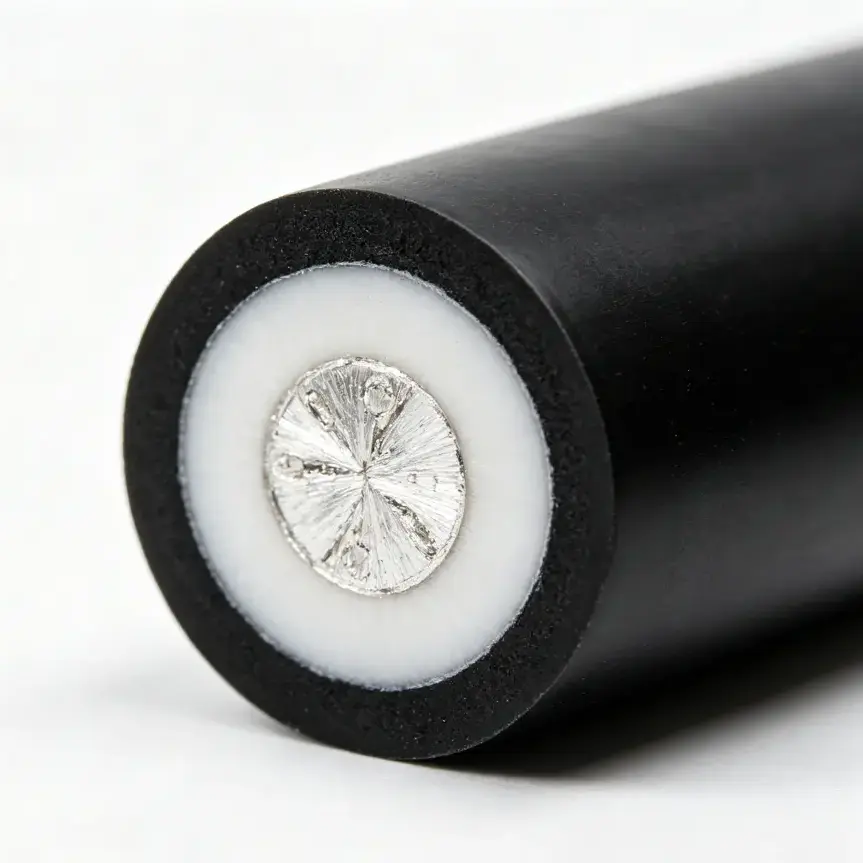

Alüminyum PVC yalıtımlı yuvarlak tel, iletken malzemesi olarak alüminyum ve yalıtımı olarak polivinil klorür (PVC) kullanan bir elektrik kablosudur. Qiancheng tarafından sunulan BLVV yapısında PVC dış kılıf, yalıtımlı iletkenin etrafında ek bir koruyucu katman sağlar.
Kablo, sabit alçak gerilim elektrik tesisatları için tasarlanmıştır. Nominal voltajı 300/500V olup, bir proje için belirlenirken doğru uygulamayı ve yerel elektrik yönetmeliklerine uygunluğu önemli kılar.
Alüminyum ve PVC kombinasyonu çeşitli pratik gereksinimleri karşılar:
Bu ürünü XLPE izolasyonlu alüminyum kablolardan, zırhlı güç kablolarından ve esnek kablolardan ayırmak önemlidir. Elektriksel değerleri, sıcaklık sınırları, mekanik özellikleri ve kurulum yöntemleri önemli ölçüde farklılık gösterebilir.
Ürüne özel bilgiler için Qiancheng'in Alüminyum PVC Yalıtımlı Yuvarlak Tel ürün sayfasını ziyaret edin.
Kablonun performansı iletkeni, yalıtımı ve dış kılıfı arasındaki etkileşime bağlıdır. Her bileşen farklı bir işleve hizmet eder ve yapının tamamı, amaçlanan kurulumun gereksinimlerini karşılamalıdır.
Alüminyum iletken devre boyunca elektrik akımını taşır. Bakırla karşılaştırıldığında alüminyum hacim olarak daha hafiftir; bu da uzun kabloları taşırken veya önemli miktarlarda kablo taşırken faydalı olabilir. Bununla birlikte, alüminyumun elektrik direnci bakırdan daha yüksektir, dolayısıyla iletken boyutu akım, voltaj düşüşü ve kurulum koşullarını dikkate almalıdır.
Birincil PVC izolasyon iletkeni çevreler ve elektriksel ayırma sağlar. Kalınlığı belirtilen kablo tasarımına ve geçerli ürün standardına uygun olmalıdır. Hasarlı yalıtım, uygun olmayan çalışma sıcaklıkları veya yanlış kurulum, elektrik güvenliğini tehlikeye atabilir.
Dış PVC kılıf, sıradan mekanik temasa ve çevresel etkilere karşı bir koruma katmanı ekler. PVC neme ve aşınmaya karşı faydalı bir direnç sunabilse de, gerçek koruma düzeyi malzeme formülasyonuna, kablo tasarımına ve çalışma ortamına bağlıdır. Sıradan bir PVC kılıfın otomatik olarak UV direnci, alev geciktirici performans veya doğrudan gömmeye uygunluk sağladığı varsayılmamalıdır.
Ortaya çıkan tek çekirdekli yuvarlak yapı, her türlü iç ve dış ortamda sınırsız kullanım yerine uygun sabit kablolama uygulamalarına yöneliktir.
Herhangi bir elektrik kablosunu sipariş etmeden önce teknik veriler gözden geçirilmelidir. Aşağıdaki tablo Qiancheng tarafından yayınlanan BLVV spesifikasyonlarını özetlemektedir. Değerler ürün referans boyutlarıdır; her alüminyum PVC kablo için evrensel derecelendirmeler değildir.
| Nominal Kesit | Minimum İletken Tel Sayısı | Yalıtım Kalınlığı (mm) | Kılıf Kalınlığı (mm) | Maksimum Dış Çap (mm) | Referans Ağırlığı (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Önemli spesifikasyon notu:Yayınlanan tablo, her boyut için minimum iletken tel sayısını tanımlar. Alıcılar, sipariş vermeden önce tedarikçiyle kesin iletken yapısını, geçerli standartları, nominal çalışma sıcaklığını, akım taşıma kapasitesini ve gerekli test raporlarını teyit etmelidir.
Örneğin dış çap ve referans ağırlığı, kablo yönlendirme alanının, taşıma yüklerinin ve malzeme miktarlarının tahmin edilmesinde faydalıdır. Bir kablonun belirli bir elektrik yükünü güvenli bir şekilde taşıyıp taşıyamayacağını bağımsız olarak belirlemezler.
Alüminyumun düşük yoğunluğu, büyük miktarda kablo içeren projelerde pratik bir avantajdır. Eşdeğer elektriksel işleve sahip bir bakır iletkenle karşılaştırıldığında, uygun boyuttaki bir alüminyum iletken, iletken ağırlığını azaltabilir. Nihai kablo ağırlığı karşılaştırmasında, yalnızca eşit kesit alanlarını karşılaştırmak yerine, elektriksel olarak uygun iletken boyutları kullanılmalıdır.
Yalıtım ve dış kılıf tamamlayıcı işlevler yerine getirir. Birincil yalıtım elektriksel ayırma sağlarken kılıf harici koruma sağlar. Bu düzenleme, kablonun nominal koşullarına göre kurulduğu ve aşırı mekanik gerilime karşı korunduğu sabit kurulumlarda faydalı olabilir.
2,5 mm² ile 70 mm² arasında listelenen aralık, alıcılara farklı devre gereksinimleri için çeşitli seçenekler sunar. Daha küçük bir iletken nispeten düşük yüklü bir devreye uygun olabilirken, daha büyük bir iletken daha yüksek yükler veya daha uzun kablo yolları için düşünülebilir. Nihai seçim mühendislik hesaplamalarına ve geçerli düzenlemelere dayanmalıdır.
Normal boyut seçenekleri, spesifikasyon karşılaştırmalarını ve malzeme planlamasını basitleştirebilir. Belirli uzunluklar, miktarlar, paketleme veya alev geciktirici malzeme seçenekleri gerektiren projeler için, alıcıların üretim veya sevkiyattan önce Qiancheng ile kullanılabilirliği ve teknik gereksinimleri onaylaması gerekir.
Bu avantajlar, kablo amaçlanan uygulamayla eşleştirildiğinde en anlamlı hale gelir. Hiçbir iletken malzeme veya yalıtım yapısı yanlış boyutlandırmayı, kötü bağlantıları veya uygun olmayan kurulum koşullarını telafi edemez.
Qiancheng'in BLVV kablosu, uygun sabit düşük voltajlı kablolama uygulamaları için tasarlanmıştır. Geçerli düzenlemelere ve onaylanmış ürün özelliklerine bağlı olarak potansiyel kullanımlar şunları içerir:
Dış mekan kurulumları için kabloyu belirlemeden önce, belirli PVC formülasyonunun ve kablo tasarımının beklenen maruziyet için onaylanıp onaylanmadığını kontrol edin. Doğrudan gömme, yüksek darbeli ortamlar, tehlikeli konumlar veya belirli bir yangın performansı sınıflandırması gerektiren uygulamalar için amaca uygun tasarlanmış ve uygun şekilde onaylanmış bir kablo gerekli olabilir.
Uygun bir kablonun seçilmesi, nominal bir kesit alanını beklenen bir akımla eşleştirmekten daha fazlasını gerektirir. Güvenilir bir seçim sürecinde elektrik devresinin tamamı ve kurulum ortamı dikkate alınır.
300/500V değerinin devre ve geçerli elektrik koduna uygun olduğunu doğrulayın. Bir kablonun sırf fiziksel yapısı benzer görünüyor diye farklı bir gerilim sınıfına uygun olduğunu varsaymayın.
Beklenen yük akımını, devre uzunluğunu, ortam sıcaklığını, kurulum yöntemini, diğer kablolarla gruplamayı ve izin verilen voltaj düşüşünü belirleyin. Alüminyumun elektrik direnci bakırınkinden daha yüksektir, bu nedenle doğrudan boyuta göre boyut değişimi uygun olmayabilir.
Neme, güneş ışığına, kimyasallara, aşınmaya, darbeye ve ısıya maruz kalma potansiyelini belirleyin. Ek kablo kanalı, kanal, destek veya mekanik korumanın gerekli olup olmadığını doğrulayın.
Alüminyum iletkenler, alüminyum için özel olarak uygun terminaller ve konektörler gerektirir. İzin verilen iletken boyutunu, terminal malzemesini, hazırlama yöntemini ve sıkma torkunu doğrulayın. Yanlış bağlantılar aşırı dirence ve aşırı ısınmaya neden olabilir.
Bir siparişi onaylamadan önce teknik veri sayfasını, geçerli ürün standartlarını, test belgelerini, paketleme ayrıntılarını ve teslimat programını isteyin. Daha büyük projeler için, sağlanan kablo işaretinin ve parti belgelerinin onaylanan spesifikasyonla eşleştiğini doğrulayın.
Güvenilir elektrik performansı elde etmek için doğru kurulum şarttır. Doğru spesifikasyona göre üretilmiş bir kablo bile yanlış şekilde kurulur veya sonlandırılırsa güvensiz hale gelebilir.
Alüminyum iletkenlerin bakır iletkenlere bağlandığı durumlarda, özel malzeme kombinasyonu için tasarlanmış onaylı konektörler kullanın. Bağlantı yöntemi uyumluluk, temas direnci ve konnektör üreticisi tarafından belirtilen hazırlık gerekliliklerini karşılamalıdır.
Zorlu yangın güvenliği gerekliliklerine sahip projeler için, hassas alev geciktirici sınıflandırmasını ve destekleyici test kanıtlarını doğrulayın. PVC kılıf tek başına kablonun belirli bir yangın güvenliği standardını karşıladığını göstermez.
Yayınlanan ürün açıklamasında 300/500V'luk bir nominal voltaj belirtilmektedir. Kurulumdan önce daima ürün işaretini ve belgelerini amaçlanan devrenin gereksinimlerine göre doğrulayın.
Alüminyum daha düşük yoğunluk sunar ve iletken ağırlığını azaltabilir; bu da taşıma ve taşıma açısından faydalıdır. Ancak alüminyum bakırdan daha yüksek elektriksel dirence sahiptir. Bu nedenle iletken boyutu, terminal uyumluluğu ve kurulum gereksinimleri dikkatle değerlendirilmelidir.
Qiancheng'in yayınlanan BLVV spesifikasyon tablosunda 2,5, 4, 6, 10, 16, 25, 35, 50 ve 70 mm²'lik nominal kesitler listelenmektedir. Mevcut stok durumunu ve özel boyut veya uzunluk gerekliliklerini doğrudan tedarikçiyle teyit edin.
Ürün özellikleri ve kurulum koşulları izin verdiğinde, belirli dış mekan sabit kablolama uygulamaları için uygun olabilir. Doğrudan güneş ışığı, suya maruz kalma, sıcaklık ve mekanik hasar değerlendirilmelidir. Tüm PVC kılıflı kabloların uzun süreli UV ışınlarına maruz kalmaya veya doğrudan gömülmeye uygun olduğunu varsaymayın.
Hayır. Alev geciktirici performans, özel malzeme formülasyonuna, kablo tasarımına ve geçerli test standardına bağlıdır. Alev geciktirici performans gerekiyorsa, sağlanan versiyonun ve destekleyici test belgelerinin onayını isteyin.
Seçimde yük akımı, kablo uzunluğu, voltaj düşüşü, ortam sıcaklığı, kurulum yöntemi, kablo gruplaması ve yerel elektrik gereksinimleri dikkate alınmalıdır. Nitelikli bir elektrik tasarımcısı, yalnızca nominal kesite güvenmek yerine nihai iletken boyutunu doğrulamalıdır.
Kablo modelini, nominal voltajı, iletken kesitini, gerekli uzunluğu, toplam miktarı, kurulum ortamını, geçerli standardı, hedef pazarı, paketleme gerekliliklerini ve özel performans gerekliliklerini sağlayın. Bu bilgi, tedarikçinin spesifikasyon uyumluluğunu değerlendirmesine ve daha doğru bir teklif hazırlamasına yardımcı olur.
Alüminyum PVC yalıtımlı yuvarlak tel, hafif bir iletken ve koruyucu bir PVC yalıtım ve kılıf yapısı gerektiren uygun sabit alçak gerilim kurulumları için pratik bir seçenektir. Başarılı spesifikasyon fiyattan daha fazlasına bağlıdır: voltaj değeri, iletken boyutu, bağlantı uyumluluğu, çevreye maruz kalma ve uyumluluk belgelerinin tümü uzun vadeli performansı etkiler.
Qiancheng, proje değerlendirmesi için 2,5 mm²'den 70 mm²'ye kadar listelenen iletken boyutlarıyla BLVV kablo özelliklerini sağlar. Bir bina, fabrika veya elektrik dağıtım projesi için kablo tedarik ediyorsanız son modeli seçmeden önce teknik gereksinimlerinizi gözden geçirin. Mevcut bilgileri incelemek için Alüminyum PVC Yalıtımlı Yuvarlak Tel ürün sayfasını ziyaret edin, ardındanbize Ulaşınİstediğiniz boyut, voltaj, miktar, kurulum koşulları ve teslimat varış yeri ile birlikte. Qiancheng'in ekibi, projeniz için uygun spesifikasyonları ve teklif ayrıntılarını tartışmanıza yardımcı olabilir.
