Belirtilen yangın koşullarında elektriksel sürekliliği koruması gereken alçak gerilim güç devreleri için, Bakır PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, mika yangına dayanıklı koruma ve alev geciktirici PVC izolasyon ve kaplamaya sahip bir bakır iletken kullanır. Yapı, kablo seçiminde hem devre bütünlüğünün hem de alev yayılım kontrolünün dikkate alındığı yangın acil durum güç dağıtımı ve diğer kurulumlar için tasarlanmıştır.
|
Nominal kesit (mm²) |
Minimum iletken tel sayısı |
İletken dış çapı (mm) |
PVC yalıtımın nominal kalınlığı / mm |
Yalıtımın yaklaşık dış çapı/mm |
20°C'de (Ω/km) maksimum iletken direnci bakır |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1.5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
İletken bakırdan yapılmıştır ve listelenen iletken boyutuna göre katı veya çok damarlı yapılarda mevcuttur. İletken boyutları ve maksimum direnç değerleri, ürün seçimi ve inceleme sırasında referans olması amacıyla teknik tabloda verilmiştir.
Belirli bir yangına maruz kalma sırasında termal koruma sağlamak için yalıtımlı iletkenin etrafına mika bazlı yangına dayanıklı bir katman yerleştirilmiştir. İşlevi, geçerli yangına dayanıklılık testinde belirtilen süre boyunca elektrik yalıtımının ve devre bütünlüğünün korunmasına yardımcı olmaktır.
PVC izolasyon, bakır iletken ile dış katmanlar arasında elektriksel ayrım sağlar. Yalıtım kalınlığı, ürün verilerinde gösterildiği gibi iletken boyutuna göre değişir. Üretim kontrolü, tutarlı yalıtım kapsamına ve gerekli elektriksel özelliklere odaklanır.
Dış kılıf mekanik koruma sağlar ve alev geciktirici performansa katkıda bulunur. Dış mekan, tepsi veya hendek kurulumunda sıcaklık, nem, ultraviyole maruz kalma ve mekanik yükleme dahil olmak üzere gerçek çevre koşulları dikkate alınmalıdır.

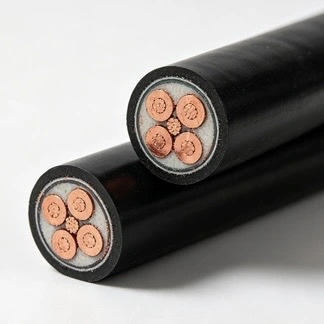

Bakır PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, akım iletimi, elektrik yalıtımı, yangına dayanıklılık ve harici koruma için ayrı işlevsel katmanlar kullanır. Bu yapı, kablonun bir projenin özel elektrik ve yangın performansı gereksinimlerine göre değerlendirilmesine olanak tanır.

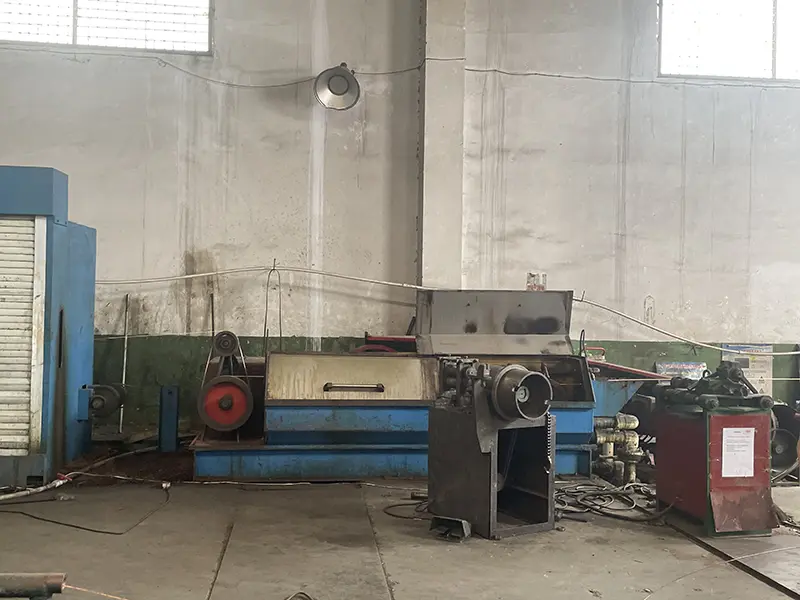

Bakır çubuklar tel çekme ekipmanlarından geçirilerek istenilen çap ve elektriksel özelliklere sahip iletkenler elde edilir. İletken direnci ve boyut gereksinimleri, sipariş edilen spesifikasyona göre üretim sırasında kontrol edilir.
İletken esnekliğini ayarlamak ve çekme sonrasında iç gerilimi azaltmak için gereken yerlerde sürekli tavlama kullanılır. Proses sıcaklığı ve hat koşulları, her kablo yapısı için evrensel sabit bir değer olarak ele alınmak yerine iletkenin özelliklerine göre kontrol edilir.

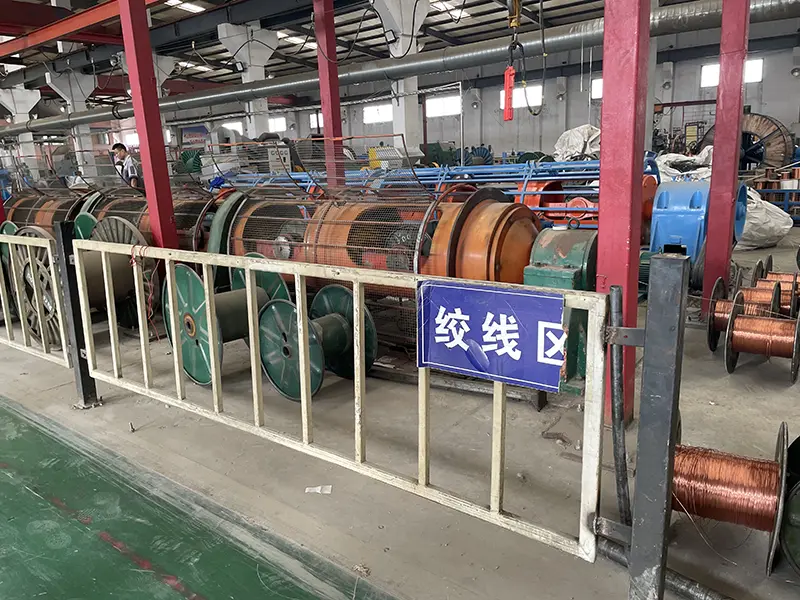

Çok telli iletkenler için, belirtilen iletken yapısına göre ayrı ayrı teller oluşturulur. Büküm işlemi, daha sonraki yalıtım ve yangına dayanıklı katman işlemi için tutarlı bir kesit sağlamak üzere döşeme uzunluğunu ve iletken geometrisini kontrol eder.
Yangına dayanıklı mika bant, kontrollü sarma gerilimi ve örtüşme kullanılarak iletken veya yalıtılmış çekirdeğin etrafına uygulanır. Tutarlı kaplama önemlidir çünkü boşluklar veya hasarlı bölümler sonraki testler sırasında yangına dayanıklı katmanı etkileyebilir.
Hazırlanan iletkenin etrafına PVC izolasyon ekstrüde edilir. Hat kontrolü yalıtım boyutlarını, yüzey durumunu ve elektriksel bütünlüğü içerir. Belirtildiği durumlarda, ekstrüzyon sırasında izolasyon kusurlarını belirlemek için çevrimiçi kıvılcım testi kullanılabilir.
Çevrimiçi kıvılcım testi, ekstrüzyon sırasında yalıtım bütünlüğünün sürekli izlenmesini sağlar. Kablo daha sonraki üretim aşamalarına geçmeden önce, kusurlu bölümler daha ayrıntılı inceleme için belirlenebilir ve işaretlenebilir.
Uygulanabilir kablo yapılarında, amaçlanan iç geometriyi korumak ve gerekli yangın performansı yapısını desteklemek için dolgu malzemeleri kullanılır. Kablolama işlemi, bitmiş kablo boyutlarını belirtilen aralıkta tutacak şekilde kontrol edilir.
Alev geciktirici PVC dış kılıf, mekanik ve çevresel koruma sağlamak üzere kablo tertibatının üzerine ekstrüde edilmiştir. Kılıf boyutları, yüzey durumu ve bitmiş dış çap, ürün spesifikasyonuna göre kontrol edilir.
Sevkiyattan önce bitmiş kablolar boyutlar, iletken direnci, yalıtım bütünlüğü, voltaj dayanımı ve geçerli yangın performansı gereksinimleri açısından kontrol edilebilir. Test kayıtları üretim ve sipariş gereksinimlerine göre saklanır.
Gelen bakır çubuklar, mika yangına dayanıklı bantlar ve PVC malzemeler kullanılmadan önce gerekli malzeme ve üretim özelliklerine göre kontrol edilmektedir. İlgili gelen denetim kayıtları parti kontrolünün bir parçası olarak saklanabilir.
Üretim denetimi, iletken boyutlarını, izolasyon ekstrüzyonunu, mika bant sargısını, kablo geometrisini ve ürün yapısıyla ilgili diğer proses parametrelerini kapsar. Elektrik kontrolleri üretim ve kalite kontrol prosedürlerinin belirttiği aşamalarda gerçekleştirilir.
Bitmiş kablo testi, geçerli ürün spesifikasyonuna ve proje gereksinimlerine göre yangına dayanıklılık testini, alev geciktirici testi, güç frekansı voltaja dayanıklılık testini ve yalıtım direnci testini içerebilir. Doğrulanan test koşulları ve sonuçlarına ilgili test kayıtlarından başvurulmalıdır.
Üretim ve denetim bilgileri ilgili kablo partisine veya makarasına bağlanabilir. Proje kabulü için gerekli olduğu durumlarda, üzerinde anlaşılan dokümantasyon kapsamına göre destekleyici test kayıtları ve izlenebilirlik bilgileri sağlanabilir.
Mika yangına dayanıklı katmanın amacı, kablo belirli yangın koşullarına maruz kaldığında devre bütünlüğünün korunmasına yardımcı olmaktır. Yangına dayanıklılık süresi genel bir işletme garantisinden ziyade bir test sonucudur, dolayısıyla her proje için geçerli test yöntemi, sıcaklık, süre ve kabul kriterleri doğrulanmalıdır.
Alev geciktiricilik ve yangına dayanıklılık farklı kablo özelliklerini tanımlar. Alev geciktirici performans, tanımlanmış bir test altında alev yayılımının sınırlandırılmasıyla ilgilidir; yangına dayanıklılık ise, belirli bir yangına maruz kalma altında belirli bir süre boyunca devre fonksiyonunun sürdürülmesiyle ilgilidir. Kablo seçimi sırasında her iki gereksinim de ayrı ayrı değerlendirilmelidir.
PVC izolasyon, iletkenin etrafındaki birincil elektrik bariyerini sağlar. Düzgün yalıtım kalınlığı ve elektriksel testler, normal hizmet sırasında yalıtım bütünlüğünün korunması açısından önemlidir. Gerekli test voltajı ve muayene yöntemi, ürün spesifikasyonlarına ve geçerli standartlara uygun olmalıdır.
Bakır PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu bu nedenle yalnızca iletken boyutuna göre değil, aynı zamanda gerekli yangın performansı düzeyine, kurulum ortamına, yük akımına, voltaj düşüşü gereksinimine ve geçerli elektrik standartlarına göre seçilir.
Bu kablo, acil durum aydınlatması, yangın pompaları, alarm ekipmanları ve projenin yangına dayanıklı kablo yapısı gerektirdiği diğer yangın güvenliği yüklerine hizmet veren düşük voltajlı güç devreleri için belirtilebilir. Nihai kablo tipi bina tasarımına ve geçerli yangın güvenliği gerekliliklerine uygun olmalıdır.
Endüstriyel tesislerde kablo, alev geciktirici ve yangına dayanıklı özelliklerin elektrik tasarımının bir parçası olduğu alanlardaki güç devreleri için kullanılabilir. Montaj sırasında kablo kanalı düzeni, ortam sıcaklığı, gruplandırma ve mekanik koruma dikkate alınmalıdır.
Kablo, inşaatının yerel çevre koşullarına uygun olduğu belediye enerji dağıtımı ve kablo kanalı projelerinde kullanılabilir. Kurulum yöntemini seçmeden önce nem, sıcaklık, mekanik yükleme ve drenaj koşulları gözden geçirilmelidir.
Kablo konstrüksiyonuna ve proje gereksinimlerine göre bina içi kablo kanalları, bina dışı havai tesisat ve kablo kanalları düşünülebilir. Sürekli suya maruz kalma için özel olarak tasarlanmış bir yapı belirtilmediği sürece, bu ürün için uzun süreli su altında daldırma önerilmez.
PVC izolasyonlu, PVC kılıflı veya halojensiz alev geciktirici kılıflı kablolar için ortam montaj sıcaklığı 0 °C'den düşük olmayacaktır. Kurulum prosedürlerinde ayrıca çalışma sahasındaki kablo kullanımı ve çevre koşulları da dikkate alınmalıdır.
|
Öğe |
Tek damarlı Kablo |
|
Çok çekirdekli Kablo |
|
|
|
Zırhsız |
Zırhlı |
Zırhsız |
Zırhlı |
|
Kurulum sırasında minimum bükülme yarıçapı |
20 gün |
15 gün |
15 gün |
12 boyutlu |
|
Bağlantı kutuları ve terminallerin yakınında minimum bükülme yarıçapı (bükülme, örneğin kılavuz plakalar oluşturularak dikkatlice kontrol edilecektir) |
15 gün |
12 boyutlu |
12 boyutlu |
10 gün |
Kablo döşenmesi tamamlandıktan sonra 3,5 kV test geriliminde 15 dakika süreyle gerilim dayanım testi yapılacaktır.
Proje değerlendirmesi için Qiancheng, sipariş edilen kablo yapısı ve sözleşme gerekliliklerine göre ürün özelliklerini, mevcut fabrika test kayıtlarını ve diğer destekleyici belgeleri sağlayabilir. Müşteriler, üretimden önce teknik inceleme için iletken boyutunu, kablo uzunluğunu, kurulum yöntemini, gerekli yangın performansı seviyesini ve geçerli standartları sunabilirler.
Yurt dışı projelerde üretim öncesi dokümantasyon gereklilikleri teyit edilebilmekte, böylece ilgili ürün verileri, muayene kayıtları ve test dokümanları siparişle birlikte hazırlanmaktadır. İngilizce dilindeki teknik belgeler, mevcut olduğu ve belirtilen ürüne uygun olduğu durumlarda sağlanabilir.
C: Alev geciktiricilik, bir kablonun tanımlanmış bir test altında alev yayılımını sınırlama yeteneği ile ilgilidir. Yangına dayanıklılık, belirli yangın koşullarında belirli bir süre boyunca devre bütünlüğünün korunmasıyla ilgilidir. Bunlar ayrı performans gereklilikleridir ve birbirlerinin yerine geçebilecek terimler olarak değerlendirilmemelidirler.
C: Mika tabakası, iletken veya yalıtılmış çekirdeğin etrafındaki yangına dayanıklı yapının bir parçasını oluşturur. Belirli bir yangın testi sırasında, doğrulanan test süresi boyunca yalıtımın korunmasına ve devre bütünlüğünün desteklenmesine yardımcı olur.
C: Teknik tablo, belirli daha küçük kesitler için hem katı hem de çok damarlı iletken konfigürasyonlarını içerirken, daha büyük boyutlarda çok damarlı yapılar kullanılır. İletken yapısı gerekli kesit ve ürün spesifikasyonuna göre doğrulanmalıdır.
C: Seçimde yük akımı, kurulum yöntemi, ortam sıcaklığı, kablo gruplaması, voltaj düşüşü ve kısa devre koşulları dikkate alınmalıdır. Tablodaki boyutlar ve direnç değerleri ürün verilerini sağlarken nihai boyutlandırmanın geçerli elektrik tasarım standardına uygun olması gerekir.
C: Belirlenen minimum kurulum ortam sıcaklığı 0°C'dir. Minimum bükülme yarıçapı, zırhsız tek çekirdekli kablo için 20D, zırhlı tek çekirdekli kablo için 15D, zırhsız çok çekirdekli kablo için 15D ve zırhlı çok çekirdekli kablo için 12D'dir. Kurulum tablosunda listelendiği gibi bağlantı kutuları ve terminallerin yakınında daha kısıtlayıcı değerler geçerlidir.
C: Sağlanan kurulum gereksinimlerine göre, 3,5 kV'de 15 dakika süreyle döşendikten sonra gerilime dayanıklılık testi yapılmalıdır. Gerçek test prosedürü, geçerli proje spesifikasyonlarına ve elektriksel güvenlik gerekliliklerine uygun olmalıdır.
C: Kablo yapısının gerçek sıcaklık, nem, UV ışınlarına maruz kalma ve mekanik koşullara uygun olması durumunda dış mekan ve kablo hendeği kurulumu düşünülebilir. Bu ürünün uzun süreli su altında kalması önerilmez.
C: Ürün konfigürasyonuna ve sözleşmeye bağlı olarak mevcut belgeler, ürün spesifikasyonlarını, fabrika test kayıtlarını, gerilime dayanıklılık test sonuçlarını, yangın performansı test raporlarını ve partiyle ilgili izlenebilirlik bilgilerini içerebilir. Üretimden önce gerekli belgeler teyit edilmelidir.
