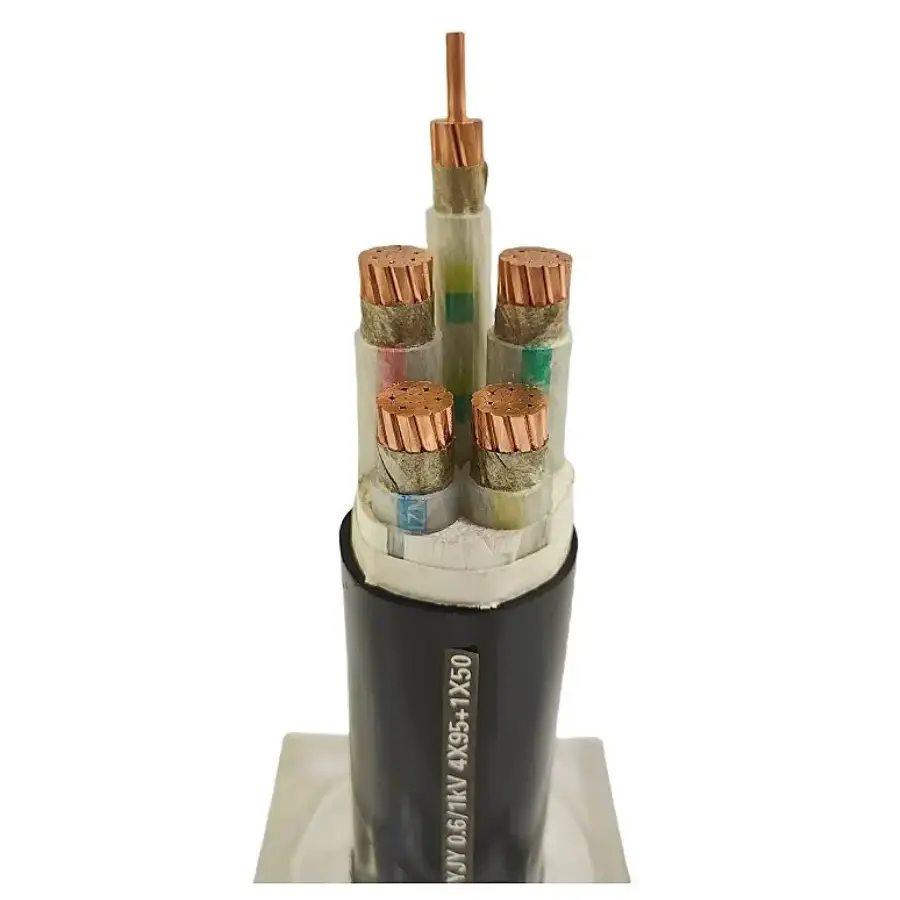

Qianchengyeraltı kömür madeni uygulamalarında alçak gerilim enerji iletimi ve ekipman bağlantıları için Kömür Madeni Enerji Kabloları üretmektedir. Kabloda XLPE izolasyonlu bakır iletken kullanılmakta olup, istenilen spesifikasyona göre tek veya çok telli iletken yapılarıyla üretilebilmektedir. İletken kesitleri, yalıtım boyutları ve elektriksel parametreler, teslimattan önce boyutsal ve elektriksel inceleme yapılarak geçerli ürün gerekliliklerine göre kontrol edilir.
Yeraltı maden enerji projeleri için kablo seçimi iletken boyutundan daha fazlasına bağlıdır. Gerekli voltaj, akım taşıma kapasitesi, iletken yapısı, montaj yöntemi, mekanik koşullar ve uygulanabilir alev geciktirici gereksinimleri birlikte dikkate alınmalıdır. Qiancheng, kablo özelliklerinin gerçek maden güç dağıtımı ve ekipman bağlantı gereksinimleriyle eşleştirilebilmesi için farklı iletken boyutları ve yapı seçenekleri sunar.
İletken yüksek saflıkta bakırdan yapılmıştır ve katı veya çok telli yapıda mevcuttur. Ayrıntılı iletken konfigürasyonu için belirtilen iletken kesit aralığı 1,5~120 mm²'dir; aşağıdaki ürün boyutu tablosu ise 10 mm²'den 300 mm²'ye kadar olan özellikleri listelemektedir. İletken yapısı, her boyut için tanımlanan minimum kablo sayısı, iletken çapı ve XLPE yalıtım kalınlığı ile spesifikasyona göre değişir.
Örneğin, 1,5 mm² tek çekirdekli konfigürasyon, 1,36±0,02 mm'lik bir iletken dış çapına sahipken, 1,5(B) çok telli konfigürasyon, 1,56±0,02 mm'lik bir iletken dış çapına sahip 7 kablo kullanır. XLPE izolasyon kalınlığı belirtilen iletken boyutuna göre 0,7 mm ile 1,2 mm arasında değişmektedir.
| Nominal Kesit (mm²) | Minimum İletken Tel Sayısı | İletken Dış Çapı (mm) | XLPE İzolasyonun Nominal Kalınlığı (mm) | Yalıtımın Yaklaşık Dış Çapı (mm) | 20°C'de (Ω/km) Maksimum İletken Direnci, Bakır |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Tablodaki iletken direnç değerleri, listelenen bakır spesifikasyonları için 20°C'deki maksimum değerlerdir. Proje seçimi için iletken kesiti, yalnızca kesite göre seçilmek yerine, gerekli yük akımına, kurulum koşullarına ve izin verilen gerilim düşümüne uygun olmalıdır.
| Öğe | Şartname |
|---|---|
| Nominal Gerilim | Madencilik ihtiyacına göre özelleştirilmiş |
| Genişlik | İletken kesitiyle eşleşti |
| İletken Direnci | 20°C'de (Bakır) sıkı bir şekilde kontrol edilen maksimum değer, boyut parametre tablosuna bakın |
| Yalıtım Direnci | XLPE malzeme ile yüksek izolasyon direnci |
| Gerilim Dayanımı | Teslimattan önce tam dayanım gerilimi testini geçin |
| Çalışma Frekansı | 50/60 Hz |
| İletken Malzeme | Yüksek saflıkta bakır |
| İletken Yapısı | Katı / Telli |
| Kesit Alanı | 1,5~120 mm² |
| İletken Çapı | Sıkı tolerans kontrolü |
| İletken Tel Sayısı | Farklı özellikler için 1/6/7/12/15/18 kablolar |
Yalıtım sistemi, kablo spesifikasyonuna göre 0,7~1,2 mm nominal yalıtım kalınlığına sahip XLPE (Çapraz Bağlı Polietilen) kullanır. Yalıtımın yaklaşık dış çapı 3,0~15,8 mm'dir, genel bitmiş kablo çapı ise nihai kablo yapısına bağlıdır.
| Performans Öğesi | Belirtilen Değer veya Gereksinim |
|---|---|
| Maksimum İletken Çalışma Sıcaklığı | 90°C |
| Kısa Devre Sıcaklığı | 250°C |
| Alev Geciktirme | Yeraltı madenleri için alev geciktirici kalite opsiyonel |
| Mekanik Performans | Yeraltı döşemesi için iyi çekme ve aşınma direnci |
Projenin ilave alev geciktirici performans gerektirdiği yeraltı madenciliği uygulamaları için alev geciktirici yapı belirtilebilir. Geçerli kablo kalitesi ve test gereklilikleri, maden kurulum ortamına ve proje spesifikasyonuna göre onaylanmalıdır.
Qiancheng'in üretim süreci ham bakır malzeme çekmeyi, iletken bükmeyi, XLPE ekstrüzyonunu ve bitmiş kablo testini kapsıyor. İletken boyutları, yalıtım boyutları ve elektriksel özellikler, ilgili spesifikasyona göre üretim ve son muayene sırasında kontrol edilir.
Sevkiyattan önce kablo, gerekli dayanım gerilimi testi de dahil olmak üzere elektriksel ve boyutsal incelemeye tabi tutulur. Qiancheng, ilgili spesifikasyona yönelik boyut ve teknik parametre raporları ile birlikte fabrika test sertifikalarını sağlayabilir. Bu kayıtlar, proje alıcılarının ve teknik ekiplerin teslim edilen kabloyu kararlaştırılan ürün parametrelerine göre doğrulamasına yardımcı olur.
Ham bakır malzeme ve tel çekme üretim fotoğrafları imalat bilgilerinin bir parçası olarak mevcuttur. Üretim ve ürün ayrıntılarını göstermek için ürün tanıtım videoları da Qiancheng'in YouTube kanalı aracılığıyla sağlanabilir.
Kablo, yer altı kömür madeni güç kaynağı ve maden ekipmanı güç bağlantıları için tasarlanmıştır. Tipik seçim hususları arasında bağlı ekipman yükü, gerekli iletken kesiti, nominal gerilim, kablo yönlendirme koşulları, mekanik etki ve alev geciktirici özelliğinin gerekli olup olmadığı yer alır.
Qiancheng, birincil güç kaynağı yerine kontrol ve sinyal iletimini içeren uygulamalar için ayrıca şunları sağlar:Kontrol Kabloları. Havai enerji iletim projeleri için ACSR havai kablo, Qiancheng'in sunduğu başka bir ürün kategorisidir.
Kömür Madeni Güç Kablolarını belirlerken üretimden önce aşağıdaki bilgilerin doğrulanması gerekir:
Bu ayrıntıların sağlanması, sipariş onaylanmadan önce kablo spesifikasyonlarının gerçek maden güç dağıtımı veya ekipman bağlantı gereksinimlerine göre kontrol edilmesine olanak tanır.
