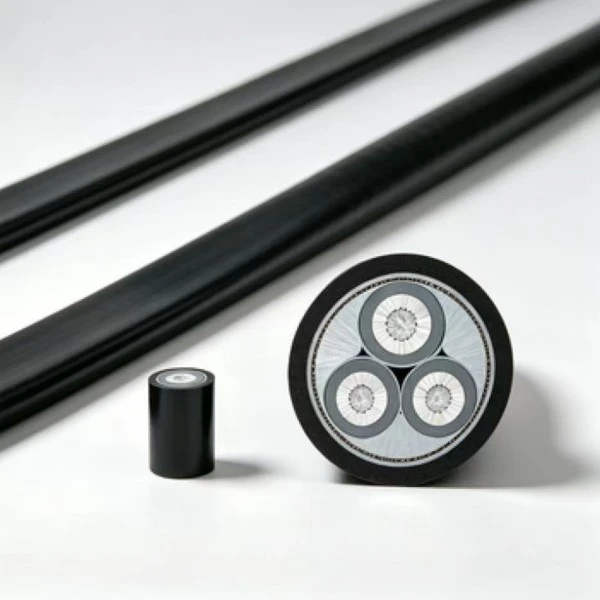

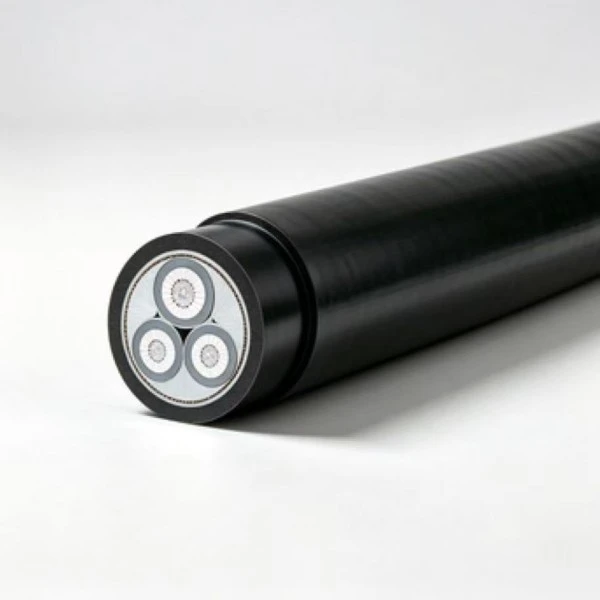

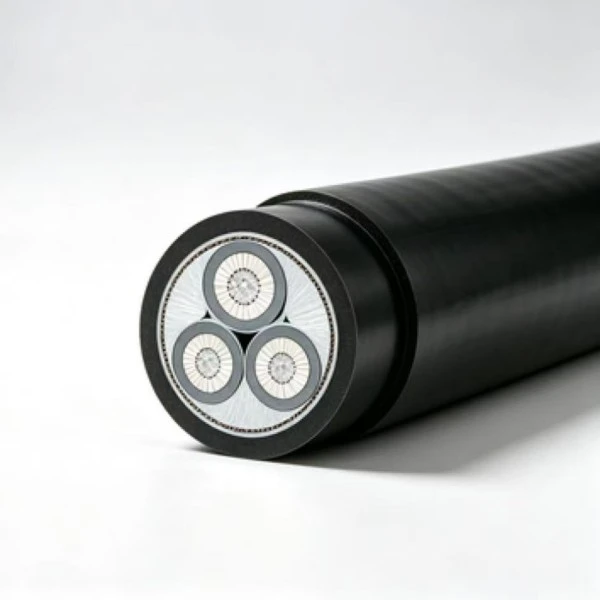

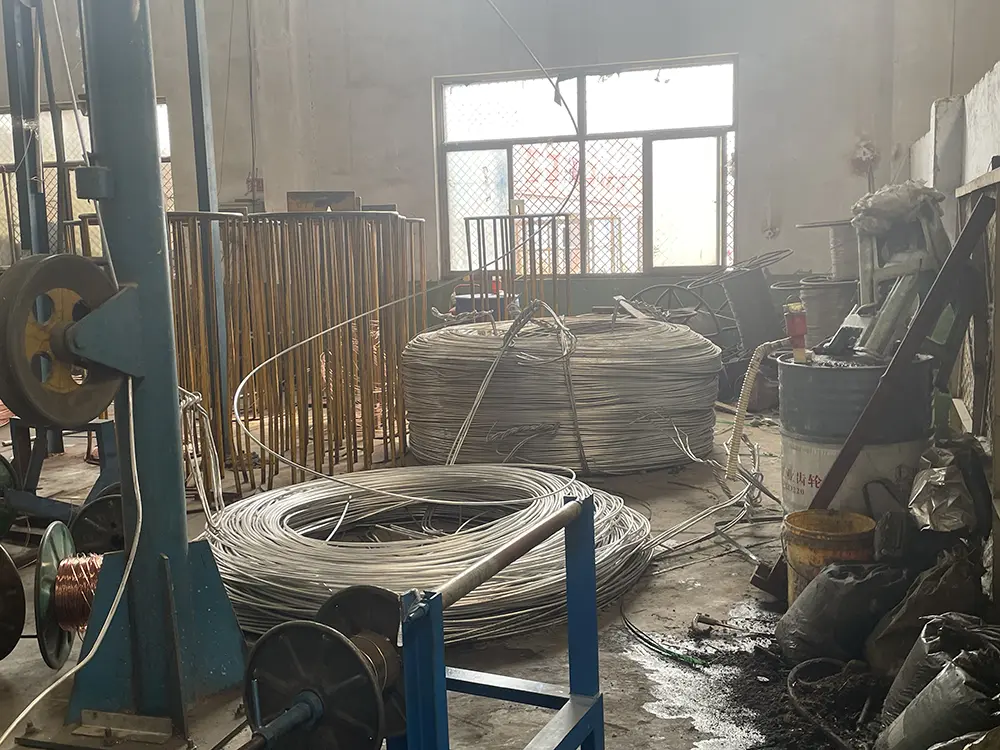

Alüminyum XLPE Alçak Gerilim Güç Kablosu, 0,6/1 kV alçak gerilim güç dağıtımı için XLPE yalıtımlı alüminyum iletkenler kullanır. Alüminyum iletken, bakır yapıya kıyasla kablo ağırlığını azaltırken XLPE, belirtilen çalışma sıcaklığında stabil elektrik yalıtımı sağlar. Kablo fabrikalardaki sabit kurulumlar, dış mekan dağıtım sistemleri, kablo kanalları ve döşeme koşullarının ürün özelliklerine uygun olduğu diğer uygulamalar için yapılandırılabilir.
|
Nominal kesit (mm²) |
Yalıtım kalınlığı (mm) |
Kılıf kalınlığı (mm) |
Yaklaşık kablo dış çapı (mm) |
İletken DC direnci (Ω/km)Al |
Test voltajı (kV/5 dak) |
Havadaki genişlik (A) (A)-Al |
Doğrudan gömülü toprakta hacim (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Gerilim derecesi Uo/U (kV) |
Gereklilik |
|
3.6/6、6/6 |
Kısmi deşarj ≤ 10 pC, 1,73U₀'da |
|
8.7/10, 12/20 |
Kısmi deşarj ≤ 10 pC, 1,73U₀'da |
|
18/30, 21/35 |
Kısmi deşarj ≤ 10 pC, 1,73U₀'da |
|
26/35 |
Kısmi deşarj ≤ 10 pC, 1,73U₀'da |
Tek damarlı kablolar için izin verilen bükülme yarıçapı \(20\times(d+D)\pm5\%\) şeklindedir.
Çok damarlı kablolar için izin verilen bükülme yarıçapı \(15\times(d+D)\pm5\%\) şeklindedir.
D = Kablonun gerçek dış çapı (mm)
d = İletkenin gerçek çapı (mm)
0°C'nin altına döşenirken ön ısıtma zorunludur. Yalıtım veya kılıfın mekanik hasar görmesi riskini azaltmak için kablo, geçerli düşük sıcaklıkta döşeme prosedürüne göre kullanılmalı ve kurulmalıdır.
Verilen teknik bilgilere göre dikey döşeme yükseklik farkı konusunda herhangi bir kısıtlama yoktur. Dikey rotalar planlanırken kurulum yöntemi, sabitleme düzeni ve kablo ağırlığı yine de dikkate alınmalıdır.
|
Hava sıcaklığı |
||||||||||||||||
|
Çalışma sıcaklığı(°C) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Toprak sıcaklığı |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Alüminyum XLPE Alçak Gerilim Güç Kablosu, fabrika atölyeleri, depolar ve diğer endüstriyel binalarda sabit alçak gerilim dağıtımı için kullanılabilir. Tipik yönlendirme, kablo kanallarını ve duvara monte kablo sistemlerini içerir. İletken boyutu seçilirken bağlanan yük, tesisat düzeni, ortam sıcaklığı ve gerekli gerilim düşümü birlikte kontrol edilmelidir.
Dış mekan sabit kurulumları için kablo, proje spesifikasyonunun izin verdiği durumlarda uygun yapılar, elektrik direkleri veya diğer destek sistemleri boyunca yönlendirilebilir. Kılıf, normal dış mekan maruziyetine karşı koruma sağlarken, kurulum sırasında uzun süreli güneş ışığı, sıcaklık değişiklikleri, nem ve mekanik yükleme dikkate alınmalıdır.
Kablo kanalları ve hizmet tünelleri, sabit güç dağıtım devreleri için ortak yollar sağlar. Kurulum yeterli ısı dağılımına izin vermeli ve uygun destek ve koruma sağlamalıdır. Kapalı veya gruplandırılmış kurulumlarda, hava nominal akımını doğrudan uygulamak yerine, hacim düzeltme faktörleri ve gerçek ortam koşulları dikkate alınmalıdır.
Kablo yapısının, toprak koşullarının ve mekanik korumanın proje gereksinimlerini karşıladığı durumlarda doğrudan gömme düşünülebilir. Gömme derinliği, drenaj, dış yükleme ve gelecekteki kazı olasılığı kurulumdan önce gözden geçirilmelidir. Aşındırıcı topraklarda veya önemli mekanik kuvvetlere maruz kalan yerlerde koruyucu önlemlerin alınması gerekebilir.
Kablo, kırsal elektrik şebekesi yenileme ve benzeri altyapı işlerinde sabit alçak gerilim dağıtımı için düşünülebilir. Alüminyum iletkenler kablo ağırlığını azaltır; bu da uzun kablo yollarının önemli miktarda nakliye ve kurulum işi gerektirdiği durumlarda faydalı olabilir. İletken boyutlandırması beklenen yüke, güzergah uzunluğuna, gerilim düşümü gereksinimine ve kurulum koşullarına uygun olmalıdır.
C: Genel düşük voltajlı güç dağıtımı için nominal voltaj 0,6/1 kV'dir. İnşaat ve proje koşullarına bağlı olarak kurulum yöntemleri, dış mekan havai yönlendirmeyi, kablo kanallarını ve belirli doğrudan gömülü uygulamaları içerebilir. Dış mekan kullanımında güneş ışığı, yağmur, sıcaklık, mekanik koruma ve belirtilen kılıf özellikleri dikkate alınmalıdır.
C: Tek damarlı kablolar için belirtilen bükülme gereksinimi \(20\times(d+D)\pm5\%\), çok damarlı kablolar için gereksinim ise \(15\times(d+D)\pm5\%\) şeklindedir. Döşeme ortam sıcaklığı 0°C'nin altında olduğunda ön ısıtma gereklidir. PVC veya diğer polimerik kılıf malzemeleri daha az esnek hale gelebileceğinden, kablo düşük sıcaklıklarda zorla bükülmemeli veya çekilmemelidir.
C: Sağlanan teknik tablo 1,5 mm²'den 1000 mm²'ye kadar nominal kesitleri kapsamaktadır. Kullanılabilirlik gerekli spesifikasyona ve üretim programına bağlıdır. Proje siparişleri için boy kesme gereksinimleri ve kablo işaretlemesi tartışılabilir; miktar, iletken boyutu ve gerekli teslimat tarihi üretimden önce onaylanır.
C: Alüminyumun yoğunluğu bakırdan daha düşüktür, bu da kablo ağırlığını azaltır ve birçok kurulumda nakliyeyi ve taşımayı kolaylaştırır. İletken malzeme aynı zamanda birçok uygulamada daha düşük malzeme maliyetine sahiptir. Ancak iletken seçimi yalnızca malzeme fiyatına göre yapılmamalı; akım taşıma kapasitesi, gerilim düşümü, güzergah uzunluğu, bağlantı yöntemi ve montaj koşulları kontrol edilmelidir.
C: Ürün spesifikasyonuna ve sipariş gereksinimlerine göre ilgili fabrika denetim kayıtları ve elektrik test belgeleri temin edilebilir. Yurt dışı proje incelemesi veya gümrük dokümantasyonu için gerektiğinde İngilizce dokümantasyon hazırlanabilir. Kesin sertifikalar, test raporları ve belge formatı, hedef pazar ve proje kabul gereksinimlerine göre onaylanmalıdır.
C: Doğrudan gömme yalnızca kablo yapısı ve saha koşullarının geçerli gereklilikleri karşıladığı durumlarda gerçekleştirilmelidir. Kablonun güçlü toprak korozyonuna, yüksek neme, araç yüklemesine, kazı faaliyetine veya diğer mekanik risklere maruz kaldığı durumlarda koruyucu kılıflar veya borular düşünülebilir. Kurulum planına uygun gömme derinliği ve drenaj da dahil edilmelidir.
C: Teslim süresi iletken kesitine, kablo yapısına, sipariş miktarına, üretim kapasitesine, paketleme ve dokümantasyon gereksinimlerine bağlıdır. Standart özellikler, malzeme ve kapasite mevcut olduğunda daha kısa üretim programlarına sahip olabilir. Üretim ve sevkiyatın proje takvimine göre koordine edilebilmesi için özel veya büyük hacimli siparişlerin fabrika ile önceden teyit edilmesi gerekir.
C: İzin verilen akım ortam sıcaklığına göre değişir çünkü çevre sıcaklığı arttıkça veya düştükçe ısı dağıtım koşulları değişir. Bu nedenle iletken boyutu ve kurulum yöntemi seçilirken teknik tabloda verilen düzeltme katsayıları dikkate alınmalıdır. Kablo gruplaması, havalandırma, toprak sıcaklığı ve gömme koşulları da izin verilen gerçek akımı etkileyebilir.
Proje sorgulamalarında uygun spesifikasyonların ve teknik belgelerin doğrulanabilmesi için gerekli gerilim, iletken kesiti, kablo uzunluğu, montaj yöntemi, ortam koşulları ve miktarı sağlanmalıdır.
