Bakır PVC Alçak Gerilim Güç Kablosu, PVC izolasyonlu bakır iletkenler kullanan alçak gerilim güç kablosu yapısıdır. Qiancheng, bina güç dağıtımı, ekipman bağlantıları ve diğer sabit alçak gerilim devreleri için bu tür kabloları farklı iletken boyutlarında ve konfigürasyonlarında üretmektedir. Gerekli iletken kesiti, kurulum yöntemi, kablo uzunluğu ve çalışma ortamı üretimden önce doğrulanmalıdır.

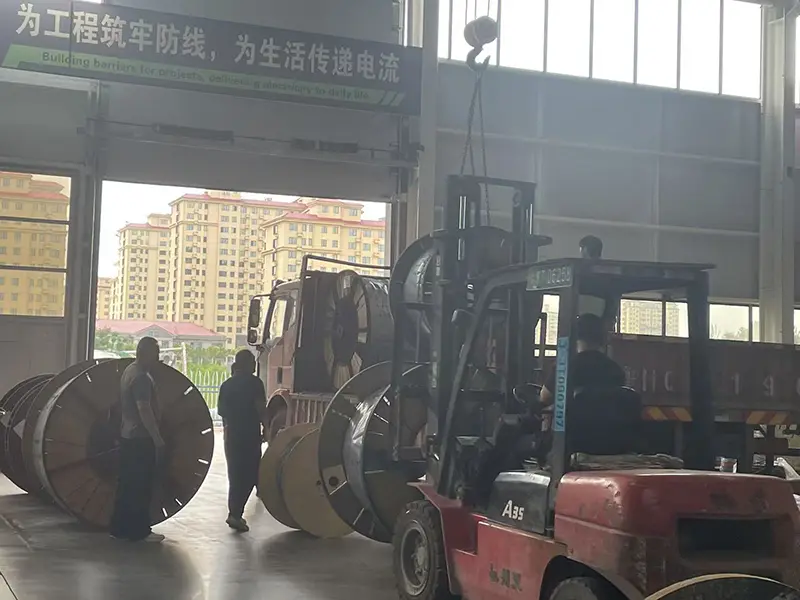

Qiancheng, gerekli iletken kesitine, kablo uzunluğuna, miktarına ve kablo yapısına göre üretim düzenleyebilir. Yaygın iletken boyutları, küçük dal devrelerinden yüksek akımlı düşük voltaj dağıtımına kadar uygulamaları kapsar. Proje siparişleri için spesifikasyonlar, paketleme, kılıf işaretleme ve teslimat gereksinimleri üretim öncesinde teyit edilebilir.
Mevcut özellikler, gerekli iletken boyutuna ve kurulum koşullarına göre seçilebilir. Belirli kablo uzunlukları veya tanımlama bilgileri gerektiren projeler için boy kesme beslemesi ve kılıf tanımlaması tartışılabilir.

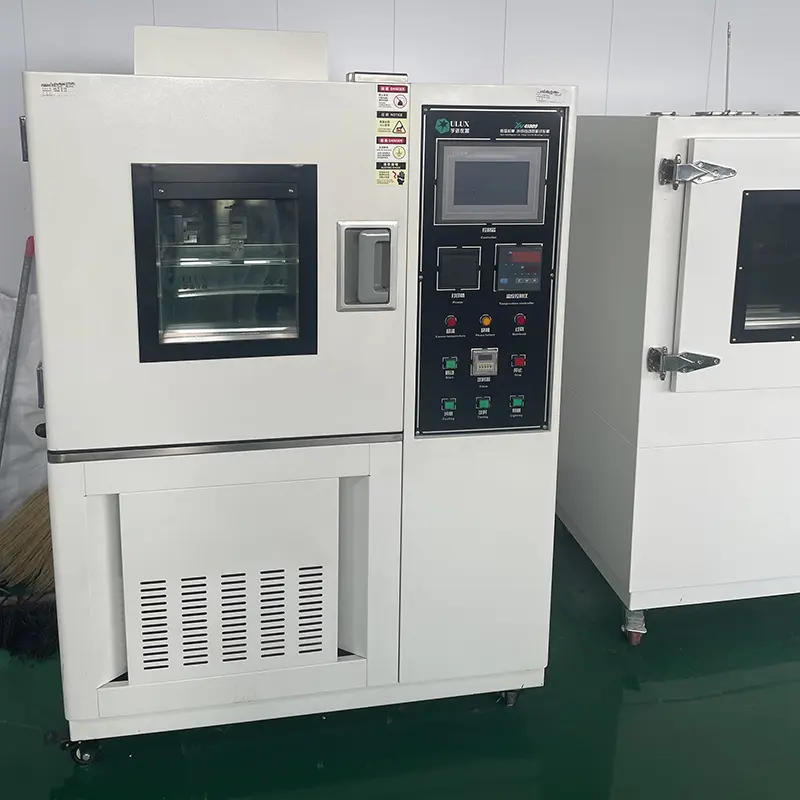

Bitmiş kablolar iletken direnci, yalıtım durumu, boyutsal tutarlılık ve diğer geçerli gereksinimler açısından incelenebilir. Ürün spesifikasyonuna ve proje gereksinimlerine göre muayene kayıtları ve teknik belgeler sağlanabilir.

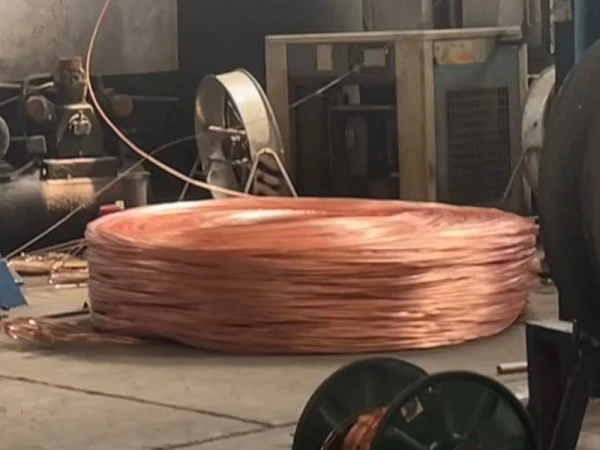

Üretim kontrolü, iletken işlemeyi, PVC izolasyon ekstrüzyonunu ve bitmiş kablo muayenesini kapsar. İletken çapı, yalıtım kalınlığı ve bitmiş dış çap gibi temel boyutlar, üretim partileri arasında tutarlılığın sağlanması için geçerli teknik gereksinimlere göre kontrol edilir.
İletken boyutu ve yapısı, beklenen yük, voltaj seviyesi, döşeme yöntemi, ortam sıcaklığı ve mekanik koşullarla uyumlu olmalıdır. Sabit iç mekan kabloları, kablo kanalları, ekipman bağlantıları ve diğer düşük voltaj uygulamaları, nominal voltaj aynı olsa bile farklı özellikler gerektirebilir.
|
Nominal bölüm (mm²) |
Minimum iletken tel sayısı |
İletken dış çapı (mm) |
Nominal PVC izolasyon kalınlığı/mm |
Yalıtımın yaklaşık dış çapı/mm |
20°C(Ω/km)'de maksimum iletken direnci bakır |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1.5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Bakır iletkenler akımın taşınmasını sağlarken, PVC izolasyon iletkeni çevre ortamdan ayırır. Gerçek akım taşıma kapasitesi ve izin verilen çalışma sıcaklığı iletken boyutuna, kurulum yöntemine, ortam koşullarına ve geçerli kablo özelliklerine bağlıdır.
PVC bileşikleri, seçilen malzeme formülasyonuna ve geçerli ürün standardına bağlı olarak alev geciktirici özellikler sağlayabilir. Bir projede belirli bir alev geciktirici sınıflandırması belirtildiğinde, gerekli kalite yalnızca PVC malzemeden varsayılmak yerine kablonun teknik belgelerine göre onaylanmalıdır.
PVC yalıtım ve kılıf, uygun kurulum sırasında karşılaşılan normal kullanım ve çevresel etkilere karşı koruma sağlar. İnşaat sırasında kablonun yine de aşırı çekme kuvvetinden, keskin kenarlardan, ezilmelerden ve belirtilen sınırların ötesinde bükülmekten korunması gerekir.
Seçilen PVC yapı çevre koşullarına uygun olduğunda kablo, ortak iç ve dış mekan alçak gerilim kurulumları için düşünülebilir. Normal bina kablolama koşulları dışındaki kurulumlarda nem, sıcaklık, güneş ışığı, kimyasallara maruz kalma ve mekanik yükleme değerlendirilmelidir.
Güvenli çalışma için doğru iletken boyutu, devre koruması ve kurulum yöntemi önemlidir. Kablo seçiminde beklenen yük akımı, voltaj düşüşü, ortam sıcaklığı, gruplandırma koşulları ve izin verilen kurulum yöntemi dikkate alınmalıdır. Gizli kurulum aynı zamanda geçerli yerel elektrik kurallarına da uygun olmalıdır.
Bakır PVC Alçak Gerilim Güç Kablosu, aydınlatma, priz ve ekipman branşman devreleri dahil olmak üzere evlerde, apartmanlarda ve diğer binalardaki alçak gerilim devreleri için belirtilebilir. Elektrik tasarımına göre kablo kanalı tipi, iletken boyutu ve montaj koşulları doğrulanmalıdır.
Tipik uygulamalar arasında düşük voltajlı güç devrelerinin gerekli olduğu mağazalar, ofisler, oteller, okullar, hastaneler ve diğer ticari veya kamu binaları yer alır. Kablo özellikleri devre yüküne, yönlendirme yöntemine ve yerel elektrik gereksinimlerine uygun olmalıdır.
Kablo şantiyelerde, prefabrik binalarda ve şantiye tesislerinde uygun geçici veya kalıcı alçak gerilim devreleri için kullanılabilir. Kabloların tekrarlanan harekete, darbeye veya sürüklenmeye maruz kaldığı durumlarda bunun yerine özellikle esnek hizmet için tasarlanmış bir yapı düşünülmelidir.
Atölyeler, depolar, lojistik tesisler ve diğer hafif endüstriyel ortamlardaki düşük voltaj devreleri, aydınlatma, ekipman bağlantıları ve güç dağıtımı için bu tür kabloları kullanabilir. Uygun kılıf ve kurulum yöntemi belirlenirken toz, sıcaklık, yağ ve kimyasallara maruz kalma durumu gözden geçirilmelidir.
Uygulamalar kırsal binaları, tarımsal tesisleri, çiftlik aydınlatmasını ve diğer düşük voltajlı altyapıyı içerebilir. Dış mekan veya nemli yerler, neme karşı koruma, UV'ye maruz kalma, mekanik koruma ve geçerli kurulum yöntemine dikkat edilmesini gerektirir.
Kablo, topluluklarda, park alanlarında, parklarda ve diğer belediye ortamlarında aydınlatma, izleme ekipmanı ve elektrik tesislerini desteklemek için uygun düşük voltaj devrelerinde kullanılabilir. Seçilen spesifikasyon, gerçek güzergah ve çevre koşullarına uygun olmalıdır.
Yurtdışı projeler için kablo yapısı ve dokümantasyonu, hedef pazarda geçerli olan elektrik standartları ve sertifika gerekliliklerine göre kontrol edilmelidir. İletken boyutu, voltaj değeri, yalıtım ve kılıf özellikleri, paketleme, işaretleme ve test belgeleri sevkiyattan önce onaylanabilir.
Kablo aynı zamanda uygun alçak gerilim ekipman bağlantıları, branşman devreleri ve destekleyici elektrik sistemleri için de düşünülebilir. Sürekli hareket, yüksek mekanik stres, yüksek sıcaklık veya özel yangın performansı gereksinimleri içeren uygulamalar, farklı bir kablo yapısı gerektirebilir.
C: İletken kesiti, beklenen yük akımına, izin verilen voltaj düşüşüne, kurulum yöntemine, ortam sıcaklığına ve devre uzunluğuna göre seçilmelidir. Teknik tabloda listelenen değerler iletken boyutlarını ve direnç verilerini sağlar ancak belirli bir kurulum için izin verilen akımı belirlemek için tek başına kullanılmamalıdırlar.
C: Teknik tablo, 1,5 mm², 2,5 mm², 4 mm² ve 6 mm² gibi bazı daha küçük iletken boyutları için hem katı hem de çok damarlı yapıları içerir. Uygun yapı gerekli esnekliğe, kurulum yöntemine ve geçerli spesifikasyona bağlıdır.
C: Tipik inceleme öğeleri, geçerli ürün standardına ve satın alma spesifikasyonuna göre iletken DC direncini, yalıtım durumunu, boyut ölçümlerini ve gerilim dayanım testini içerebilir. Bir proje özel denetim raporları veya test kayıtları gerektiriyorsa, bu gereksinimler üretimden önce onaylanmalıdır.
C: Yurtdışı siparişler, hedef pazarın voltajına, kablo standardına, işaretlemeye, paketlemeye ve dokümantasyon gereksinimlerine göre incelenebilir. Alçak gerilim kablo gereksinimleri pazarlar arasında farklılık gösterdiğinden geçerli standart önceden belirtilmelidir.
C: Kablo uzunluğu, tanımlama işareti ve paketleme, üretim spesifikasyonuna ve sipariş miktarına göre tartışılabilir. Özel gereksinimler için gerekli işaretleme bilgileri, uzunluk toleransı, paketleme yöntemi ve teslimat miktarı üretimden önce onaylanmalıdır.
C: Gerekli iletken kesitini, kablo yapısını, voltaj değerini, toplam uzunluğu, sipariş miktarını, uygulamayı, kurulum yöntemini ve teslimat yerini sağlayın. Proje siparişlerinde gerekli standart, muayene belgeleri, kılıf işaretlemesi ve paketleme spesifikasyonlarının da eklenmesi gerekmektedir.
C: Standart PVC alçak gerilim güç kablosu yapıları genellikle belirtilen kurulum yöntemlerine göre seçilir. Kablonun sürekli sürüklenmeye, tekrarlanan bükülmeye veya burulmaya maruz kalacağı durumlarda, özellikle mobil hizmet için tasarlanmış esnek bir kablo düşünülmelidir.
C: Kablo modelini, iletken boyutunu, voltaj değerini, kablo uzunluğunu ve geçerli standardı proje spesifikasyonuna göre doğrulayın. Kurulum sırasında gerekli bükülme yarıçapına ve çekme koşullarına uyun ve kabloyu aşırı mekanik kuvvetten, keskin kenarlardan ve uygun olmayan çevresel etkilerden koruyun.
Bakır PVC Alçak Gerilim Güç Kablosu teklifi için gerekli iletken boyutunu, voltaj seviyesini, miktarını, kablo uzunluğunu, kurulum yöntemini ve varış yerini belirtin. Qiancheng, sipariş vermeden önce spesifikasyonu inceleyebilir ve geçerli üretim ve dokümantasyon gerekliliklerini onaylayabilir.
