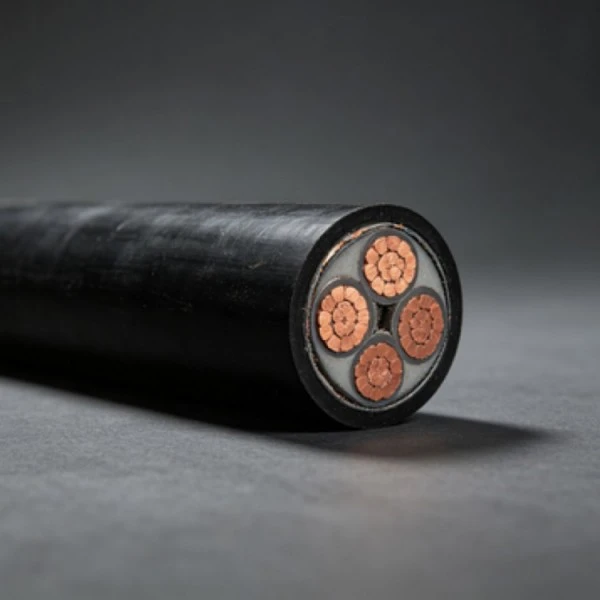

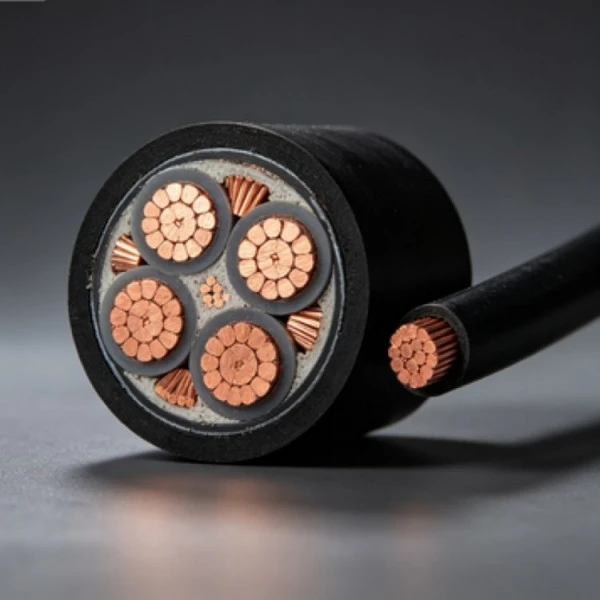

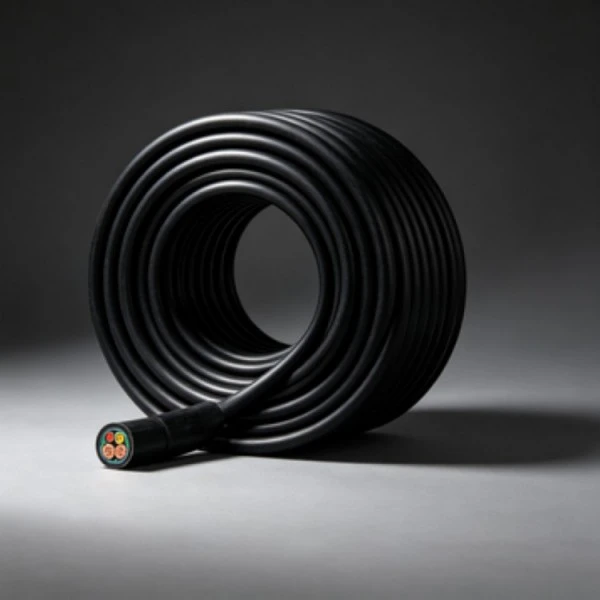

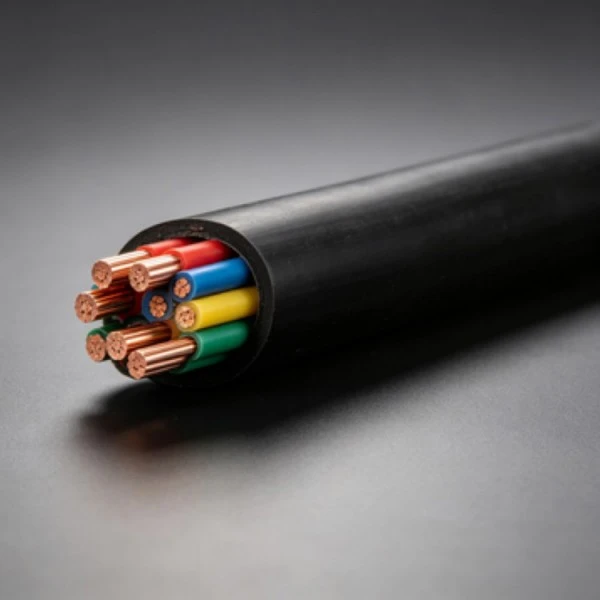

Bakır XLPE Alçak Gerilim Güç Kablosu, alçak gerilim güç iletimi ve dağıtımı için bakır iletkenleri çapraz bağlı polietilen (XLPE) yalıtımla birleştirir. Mevcut iletken boyutları, listelenen spesifikasyonlara dahil olan katı ve çok damarlı iletken yapıları ile ortak bina, ekipman ve dağıtım uygulamalarını kapsar. Kablo boyutu, montaj yöntemi ve proje gereksinimleri üretimden önce teyit edilmelidir.
| Nominal kesit (mm²) | Min. iletken teller | İletken dış çapı (mm) | XLPE yalıtım kalınlığı (mm) | Yaklaşık. yalıtım dış çapı (mm) | Maks. 20°C'de iletken direnci (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
İletken, kablonun ana akım taşıma yolunu sağlar. Tedarik edilen spesifikasyonlar, daha küçük kesitlerde hem katı hem de çok telli yapıları içerirken, daha büyük boyutlarda çok telli çok telli iletkenler kullanılır. 20°C'deki iletken direnç değerleri, spesifikasyon doğrulaması için teknik tabloda listelenmiştir.
Çapraz bağlı polietilen, bakır iletkenin etrafındaki birincil elektrik yalıtımını sağlar. Sıradan termoplastik polietilen ile karşılaştırıldığında XLPE, daha yüksek termal kapasite ve kararlı yalıtım özelliklerinin gerekli olduğu güç kabloları için yaygın olarak seçilir. Gerçek çalışma sıcaklığı sınırları geçerli ürün özelliklerine uygun olmalıdır.
İletken çapı, yalıtım kalınlığı ve yaklaşık yalıtım çapı, nominal kesite göre değişir. Bu değerler kablonun terminaller, kablo kanalları, kablo kanalları ve diğer kurulum bileşenleriyle uyumluluğunu kontrol ederken önemlidir.
Yalıtım, kablo kurulumu sırasında normal kullanıma karşı koruma sağlar. Bununla birlikte, kurulumun sürekli hareket, ciddi mekanik darbe, aşırı çekme kuvveti veya diğer özel koşullar gerektirdiği durumlarda kablo, özel esnek veya zırhlı yapının yerine geçmemelidir.
Bakır iletken ve XLPE yalıtımının birleşimi, elektrik dağıtımı için geleneksel bir düşük voltajlı güç kablosu yapısı sağlar. İletken direnci, yalıtım boyutları ve gerilim dayanım gereksinimleri, kabul edilmeden önce geçerli standart ve proje spesifikasyonuna göre doğrulanmalıdır.
Bakır XLPE Alçak Gerilim Güç Kablosu, yalnızca nominal akıma dayalı bir kesit seçmek yerine, elektrik yüküne, kurulum ortamına ve gerekli iletken yapısına göre belirlenebilir.
Bitmiş kablo boyutları geçerli ürün spesifikasyonuna göre kontrol edilmelidir. Sağlanan AC voltaj testi gereksinimi için kablo,5 dakika boyunca 3,5 kVortam sıcaklığında bozulmadan. Geçerli test prosedürü ve kabul kriterleri, sipariş edilen kablo için ilgili standarda göre doğrulanmalıdır.
Sürekli tanımlama, geçerli işaretleme gereksinimlerine göre üreticinin adını, ürün modelini ve nominal voltajı içerebilir. Kablo denizaşırı veya projeye özel bir uygulama için tedarik edildiğinde, üretimden önce özel işaretleme içeriği doğrulanabilir.
Muayene iletken direncini, boyut ölçümlerini, yalıtım durumunu ve belirtilen elektrik testlerini kapsayabilir. Projenin fabrika denetim kayıtlarını veya ek test belgelerini gerektirdiği durumlarda, bu gereksinimler sipariş verildiğinde onaylanmalıdır.
Kablo kanalları bina, fabrika, bodrum ve benzeri tesislerde enerji dağıtımı amacıyla kullanılabilir. Güç ve kontrol kabloları, elektrik tasarımına göre, ısı dağıtımı ve inceleme erişimi için yeterli boşluk bırakılarak düzenlenmelidir. Destekler, sabitleme aralıkları ve kablo ayırma, geçerli kurulum spesifikasyonuna uygun olmalıdır.
Doğrudan gömme için proje tasarımına göre kablo güzergahı, gömme derinliği, toprak koşulları ve mekanik koruma belirlenmelidir. Döşeme sırasında keskin nesnelerden ve aşırı mekanik stresten kaçınılmalıdır. Kurulumun kazıya veya dış etkilere maruz kalabileceği durumlarda ek mekanik koruma dikkate alınmalıdır.
Boru tesisatı, bölme duvarlarında, zemin yapılarında ve diğer korunan yollarda gizli kablolama için kullanılabilir. Borunun içi pisliklerden ve keskin kenarlardan arındırılmış olmalı ve kablo çekme işlemi izin verilen mekanik sınırlar dahilinde kalmalıdır. Kablo bağlantıları gizli boru bölümleri yerine erişilebilir bağlantı kutularına veya dağıtım ekipmanına yerleştirilmelidir.
Yüksek katlı dikey kurulumlar, kablonun ağırlığına ve sabitleme düzenine dikkat edilmesini gerektirir. Kablolar tüm ağırlıklarının tek bir bağlantı noktasına etki etmesine izin vermek yerine uygun aralıklarla desteklenmelidir. Sabitleme sistemi aynı zamanda servis sırasında aşırı hareketi ve mekanik stresi de önlemelidir.
Dış mekan kurulumu güneş ışığı, sıcaklık, nem, mekanik koruma ve kablo kılıfı yapısının dikkate alınmasını gerektirir. Havai yönlendirme için uygun destekler ve açıklıklar sağlanmalıdır. Kablonun nominal uygulama aralığı dışındaki koşullara maruz kaldığı durumlarda alternatif bir kılıf veya kablo yapısı gerekli olabilir.
Listelenen özellikler 1,5 mm² ila 400 mm² arasındadır. Daha küçük boyutlar katı ve çok telli iletken seçeneklerini içerirken, daha büyük boyutlar çok telli çok telli yapılar kullanır. Gerekli boyut, yük akımına, voltaj düşüşüne, kurulum yöntemine ve geçerli elektrik gereksinimlerine göre seçilmelidir.
Katı iletkenler tek bir iletken tel kullanırken, çok telli yapılar birden fazla telden oluşur. Katı iletkenler, esnekliğin önemli bir gereklilik olmadığı sabit kablolama için uygun olabilir. Örgülü iletkenler, kablonun ekipmanın etrafından veya daha karmaşık kurulum yollarından geçirilmesinin gerektiği durumlarda daha kolay kullanım sağlar.
İletken kesitini, iletken yapısını, nominal voltajı, gerekli kablo uzunluğunu, miktarını, kurulum yöntemini ve teslimat yerini belirtin. Proje siparişleri için geçerli standart, muayene belgeleri, işaretleme gereklilikleri ve paketleme spesifikasyonları da onaylanmalıdır.
Özel kablo uzunlukları ve tanımlama işaretleri, üretim spesifikasyonuna ve sipariş miktarına göre tartışılabilir. Özel siparişler için gerekli uzunluğu, toleransı, işaretleme içeriğini, paketleme yöntemini ve teslimat programını sağlayın; böylece bu ayrıntılar üretimden önce incelenebilir.
Geçerli ürün standardına ve satın alma spesifikasyonuna bağlı olarak muayene, iletken direncini, boyut ölçümlerini, yalıtımla ilgili kontrolleri ve AC voltaj dayanım testini içerebilir. Bir proje belirli bir fabrika test raporu veya denetim formatı gerektiriyorsa, bu durum üretimden önce belirtilmelidir.
Seçilen kablo konstrüksiyonu ve kılıfı kurulum ortamına uygun olduğunda dış mekan veya yer altı uygulamaları için düşünülebilir. Spesifikasyon onayından önce toprak koşulları, nem, güneş ışığı, mekanik yükleme ve kurulum sıcaklığı gözden geçirilmelidir.
Standart bir düşük voltajlı güç kablosu yapısı, sürekli sürükleme, tekrarlanan bükülme veya burulma hareketi için otomatik olarak belirlenmemelidir. Bu gereksinimlere sahip ekipmanlar normalde özellikle mobil servis için tasarlanmış esnek bir kablo yapısı gerektirir.
Ürün modelini, iletken kesitini, iletken yapısını, yalıtım boyutlarını, kablo uzunluğunu, işaretlemeyi ve geçerli standardı doğrulayın. Tekrarlanan projeler için bu spesifikasyonların tutarlı tutulması, üretim partileri arasındaki farkların azaltılmasına yardımcı olur ve gelen denetimleri basitleştirir.
Gerekli iletken boyutunu, yapısını, kablo uzunluğunu, miktarını, kurulum yöntemini ve varış yerini sağlayın.Qianchengüretimden önce teknik gereksinimleri inceleyebilir ve mevcut spesifikasyonları ve belgeleri doğrulayabilir.
