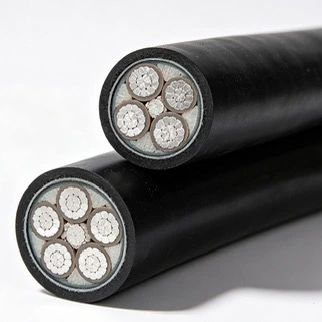

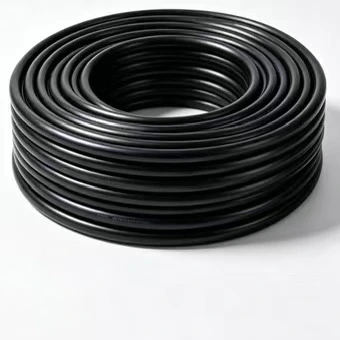

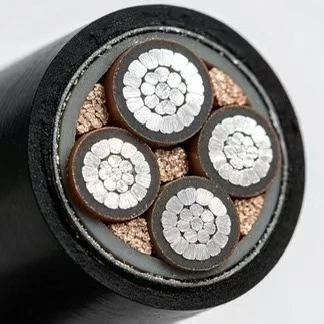

Qiancheng Alüminyum XLPE LSZH Alçak Gerilim Güç Kablosu, güvenilir güç iletimi için ısıya ve neme dayanıklı yapıya sahiptir. Alev geciktiricidir, az dumanlıdır ve toksik değildir ve yangın sırasında aşındırıcı duman üretmez. Hafif tasarım proje maliyetini azaltır. Kamu binaları, demiryolu taşımacılığı ve yer altı alanları gibi yüksek yangın güvenliği ve çevre koruma gereksinimleri olan güç dağıtım senaryoları için uygundur.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
Al İletkenin DC Direnci (Ω/km) |
Test Gerilimi (kV/5 dak) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Qiancheng Alüminyum XLPE LSZH Alçak Gerilim Güç Kablosu, halojen içermeyen hammaddeleri kullanır. Toksik aşındırıcı gaz olmadan yanma sırasında yüksek duman geçirgenliği sağlayarak personelin tahliyesini kolaylaştırır. Destekleyici kanıt olarak yurtdışı kamu inşaat projelerinin çok sayıda kabul kaydıyla birlikte demiryolu taşımacılığı, hastaneler vb. için yüksek dereceli yangın güvenliği spesifikasyonlarını karşılamaktadır.
Aynı spesifikasyona sahip bakır damarlı kablolarla karşılaştırıldığında, kendi ağırlığı yakl. Hammadde, deniz taşımacılığı ve elle döşeme maliyetlerinde %30 düşüş. Uzun mesafeli belediye ana hat projeleri için dikkate değer avantajlar göstermektedir. Piyasadaki kalitesiz alüminyum kablolardan farklı olarak bu ürün, geri dönüştürülmüş saf olmayan alüminyumun neden olduğu aşırı direnç ve aşırı ısınma risklerini ortadan kaldıran yepyeni, yüksek saflıkta alüminyum çubuk kullanır.
XLPE yalıtımı, 90°C'lik uzun süreli çalışma sıcaklığına izin verir. Yaşlanma direnci, asit-alkali direnci ve nem direnci özelliklerine sahiptir. Açık havada veya kablo kanallarında uzun süreli döşeme için çatlamaya ve eskimeye karşı dayanıklıdır, PVC yalıtımlı kablolardan daha iyi performans gösterir ve daha sonraki aşamadaki bakım-değiştirme masraflarını azaltır.

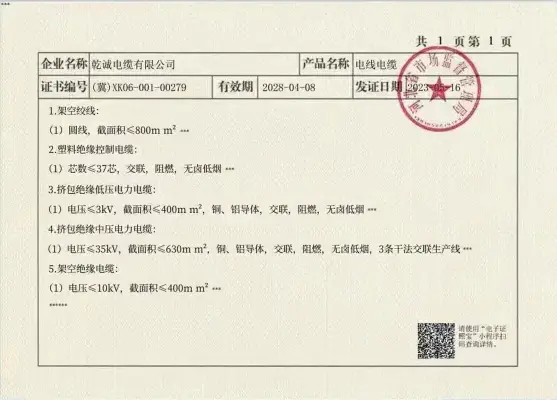

Qiancheng Alüminyum XLPE LSZH Alçak Gerilim Güç Kablosunun her partisi için yanma testi, gerilime dayanıklılık testi ve direnç testini içeren test arşivleri 5 yıl boyunca saklanır. Müşteri yerinde numune alma yeniden testi desteklenir. CNAS onaylı bir laboratuvarımız var; tüm testler dış kaynak kullanılmadan şirket içinde tamamlanır.
Halojen içermeyen ve ağır metal içermeyen yapı. Yangında yüksek derecede toksik aşındırıcı gaz olmadan yalnızca küçük miktarda hafif duman üretilir, bu da yangın mahallinin tahliyesi için görünürlüğü korur ve boğulma ve zehirlenme riskini azaltır. Alevin kablolar boyunca sürekli yayılmasını engellemek ve yangının hızlı bir şekilde tırmanmasını önlemek için alev geciktiricidir.
Standartlara uygun 20°C DC dirençli, yüksek saflıkta alüminyum iletkenin kararlı direnci. Uzun süreli çalışma sırasında sıcaklık artışı kontrol edilebilir. Tekdüze kalınlıktaki XLPE izolasyonu, tüm bitmiş kablolar için güç frekansı gerilim dayanım testlerini geçmiştir. Yalıtım performansı, nemli kablo kanalları ve yer altı hizmet tünelleri gibi karmaşık ortamlarda istikrarlı kalarak elektrik kaçağı ve kısa devre riskini azaltır. Birden fazla denizaşırı belediye projesinden elde edilen gerçek ölçümler, standart olmayan kablolara göre çok daha düşük arıza oranı göstermektedir.
Esnek ve aşınmaya dayanıklı kılıf, elektrik çarpması tehlikelerini azaltmak için inşaat sırasında sürüklenme ve bükülmeden kaynaklanan hasarlara karşı dayanıklıdır. Hammaddeler kapalı alanlarda kurulum için keskin bir kokuya sahip hiçbir zararlı halojen madde içermediğinden yoğun nüfuslu tesisler için uzun vadeli güvenli güç kaynağı sağlar.
Metro tünelleri, hafif raylı platformlar ve yer altı geçitleri için alçak gerilim enerji dağıtımı.
Hastaneler ve sağlık merkezlerindeki koğuşlar ve acil durum alanları için güç dağıtım devreleri.
Sergi merkezleri, yüksek katlı ofis binaları, okullar ve alışveriş merkezleri için yangın güvenliği ve genel güç dağıtımı.
Kapsamlı hizmet tünelleri, yer altı otoparkları ve sivil hava savunma projeleri.
Yeni kentsel bölgeler ve endüstriyel parklar için dış mekan hafif çevre dostu enerji dağıtım ana hatları.
Minimum ortam döşeme sıcaklığı 0°C'den düşük olmayacaktır. Kılıfın kırılgan çatlamasını önlemek için düşük sıcaklık koşullarında inşaatlarda kabloların önceden ısıtılması önerilir.
Minimum bükülme yarıçapı ≥ kablo dış çapının 15 katı. Yalıtım tabakasının çizilmesini önlemek için keskin kenar ve köşelerden uzak durun.
İç mekan kablo kanalı yönlendirmesi, dış mekan havai kurulumu ve kablo kanalı döşemesi için uygundur. Uzun süreli suya daldırma yasaktır.
Alüminyum iletkenli bağlantılar için özel alüminyum terminaller kullanılmalı ve bağlantı noktaları için uygun yangın koruma aksesuarları kullanılmalıdır.
Kablo servis ömrünü uzatmak için kabloları yüksek sıcaklıktaki ısı kaynaklarından mümkün olduğunca uzak tutun.

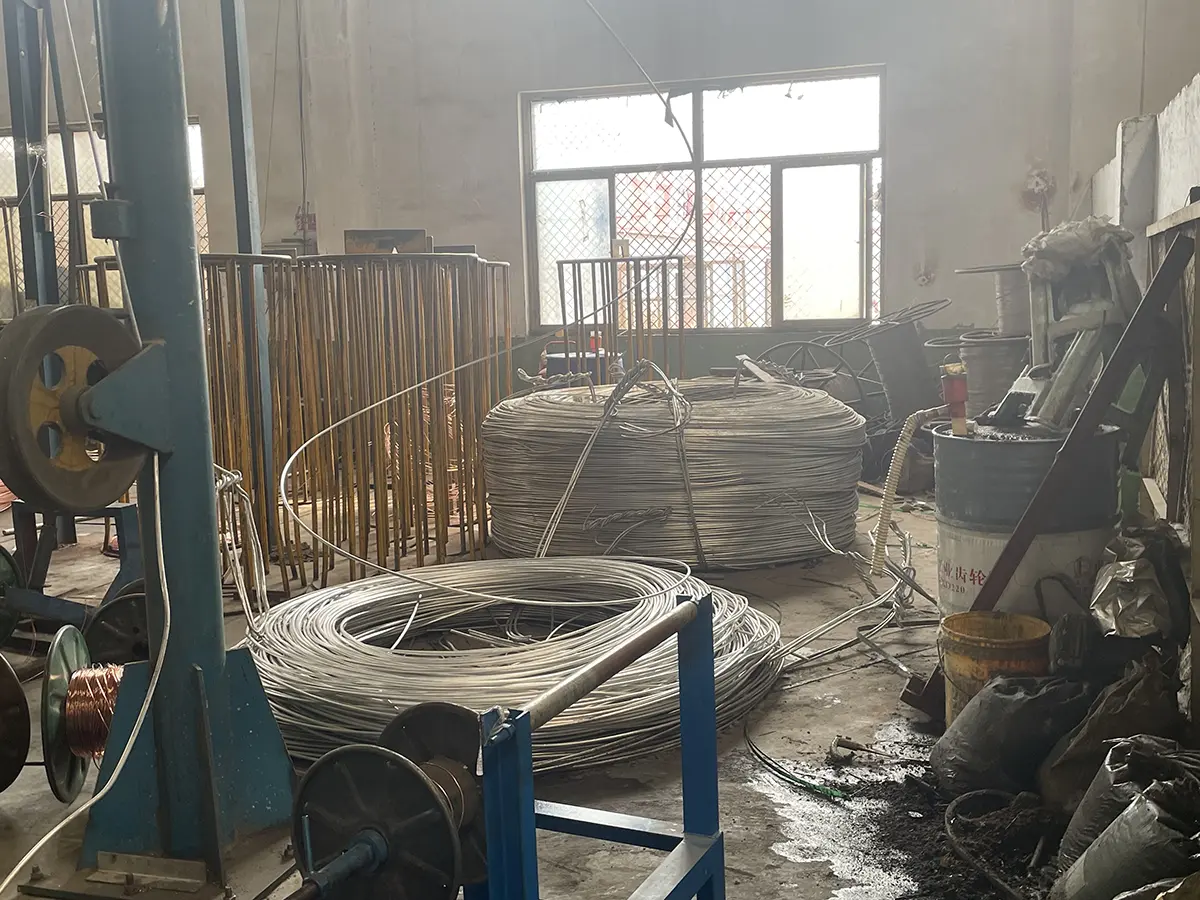

Qiancheng büyük ölçekli bir fiziksel kablo üreticisidir. Fabrika tesisleri, üretim hatları ve test laboratuvarları hakkındaki bilgiler doğrulanabilir. Yurt dışında çok sayıda altyapı projesine imza attık. Qiancheng Alüminyum XLPE LSZH Alçak Gerilim Güç Kablosu, uzunluk kesmeyi ve özel kablo işaretlemeyi destekler. Proje kabulüne ve gümrük işlemlerine yardımcı olmak için eksiksiz Çince-İngilizce test sertifikaları mevcuttur.
C: Bu ürün, demiryolu taşımacılığına yönelik yüksek dereceli yangın güvenliği spesifikasyonlarını karşılamaktadır. Çok sayıda yurt dışı kamu inşaatı demiryolu-transit projesinin kabul vakaları var. Eksiksiz test belgeleri sağlanır ve projenin sorunsuz kabulünü kolaylaştırmak için üçüncü taraf yeniden test desteklenir.
C: Alüminyum çekirdek, uzun mesafeli ana hatlara uygun, daha hafif ve malzeme, deniz taşımacılığı ve döşeme açısından daha düşük maliyetlere sahiptir. Ancak akım taşıma kapasitesi bakır çekirdeğe göre daha düşüktür. Yüksek akımlı kısa mesafeli döngüler için bakır çekirdekli varyantlar tercih edilir.
C: Sıradan bakır terminallerin doğrudan kullanılması önerilmez. Alüminyum-iletken bağlantılarında özel alüminyum terminaller kullanılmalı, zayıf temastan kaynaklanan aşırı ısınma arızalarını önlemek için birleşim yerlerine yangından korunma aksesuarları takılmalıdır.
C: XLPE yalıtımı neme ve asit-alkaliye dayanıklıdır. Tamamlanan tüm kablolar, güç frekansı voltaj dayanım testlerinden geçer ve şebeke tüneli koşulları altında istikrarlı yalıtım performansı sunar. Bununla birlikte, uzun süreli suya daldırma kesinlikle yasaktır; aksi takdirde kılıfın yaşlanması yine de hızlanacaktır.
C: Döşeme ortam sıcaklığı 0°C'nin altına düşmemelidir. Düşük sıcaklıktaki çalışma koşullarında kabloları önceden ısıtın. Düşük sıcaklıkta kılıfın kırılgan çatlama hasarını önlemek için zorla sürükleme ve bükme yasaktır.
C: Kılıfın ve yalıtımın çizilmesini önlemek için kabloları bileşenlerin keskin kenarlarından uzak tutun. Bu arada servis ömrünü uzatmak için kabloları yüksek sıcaklıktaki ısı kaynaklarından uzak tutun.
