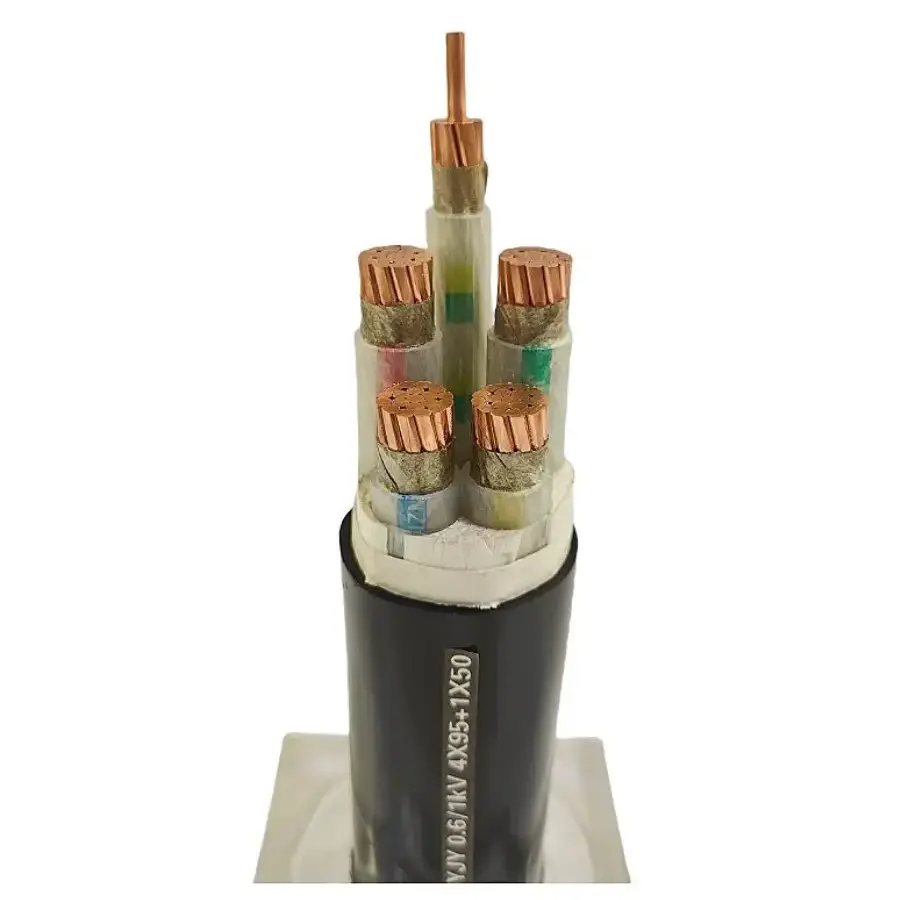

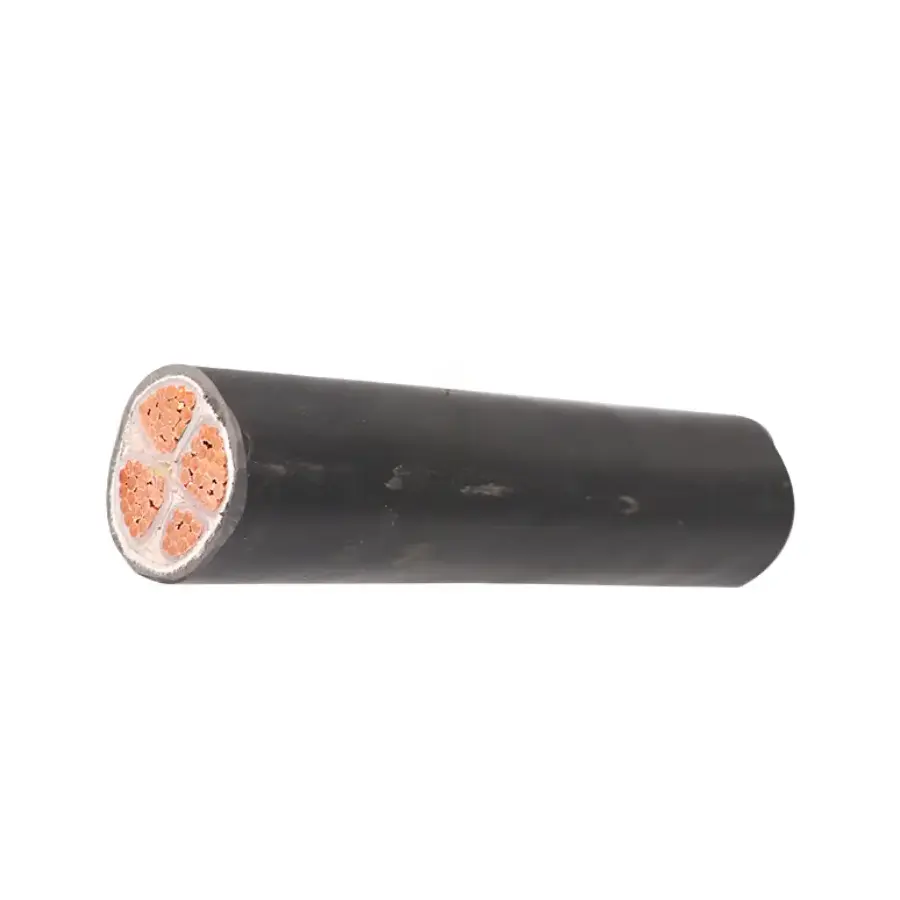

XLPE Yalıtımlı Madencilik Güç Kablosu

Modeli: MYJV, MYJV22.

XLPE Yalıtımlı Madencilik Güç Kablosu, yüksek saflıkta oksijensiz bakır iletkenler, XLPE çapraz bağlı yalıtım ve alev geciktirici PVC kılıf ile MT/T 818.13-2009'a uygundur. Nominal voltaj aralığı 0,6/1kV ile 8,7/10kV arasındadır ve uzun süreli çalışma sıcaklığı 90°C'dir. Kablo, yer altı ve açık ocak kömür madenlerinde sabit güç dağıtımı için tasarlanmıştır. Statik kurulum içindir ve sürekli sürükleme veya tekrar tekrar bükme gerektiren mobil ekipmanlarda kullanılmamalıdır.

Ürün Özellikleri ve Teknik Parametreler Tablosu

Temel Yapı Özellikleri

1. Daha Yüksek Çalışma Sıcaklıkları için XLPE Yalıtım

XLPE yalıtımı, 250°C'ye kadar kısa süreli kısa devre sıcaklığıyla birlikte, 90°C'lik belirli bir uzun vadeli çalışma sıcaklığına sahiptir. PVC izolasyonla karşılaştırıldığında XLPE, iletken yükü ve ortam koşullarının birlikte dikkate alınması gereken sabit güç devreleri için daha yüksek bir sıcaklık derecesi sağlar.

2. Bakır İletken ve Elektriksel Performans

İletken, yüksek saflıkta, oksijensiz bakırdan yapılmıştır ve kablo özelliklerine göre katı veya çok damarlı yapıda mevcuttur. İletken kesiti, damar düzeni ve nominal gerilim, bağlı yük, iletim mesafesi ve kurulum koşullarıyla uyumlu olmalıdır. DC iletken direnci geçerli MT 818 veya GB/T 3956 gerekliliklerine göre kontrol edilir.

3. Alev Geciktirici PVC Kılıf

Dış kılıf, kablonun harici korumasını sağlar ve madencilik uygulamaları için alev geciktirici özellikler içerir. Sağlanan spesifikasyon aynı zamanda yağa ve asit-alkali maruziyetine karşı direnci de tanımlar. Uygun kılıf yapısını onaylarken gerçek kimyasal maruziyet, su koşulları, sıcaklık ve mekanik stres dikkate alınmalıdır.

4. İsteğe Bağlı Çelik Bant Zırhı

Ek mekanik korumanın gerekli olduğu kurulumlar için çelik bantlı zırhlı yapı mevcuttur. MYJV22 bu nedenle zırhsız MYJV yapısından zırh katmanıyla ayrılır. Nihai yapı, döşeme yöntemine, mekanik riske ve geçerli proje spesifikasyonuna göre seçilmelidir.

Kurulum ve Uygulama Koşulları

Bu kablo serisi sürekli mobil hizmetten ziyade sabit güç dağıtımına yöneliktir. Tipik uygulamalar arasında yer altı ana yolları, elektromekanik odalar, sabit pompa sistemleri, havalandırma ekipmanları, konveyör güç devreleri ve diğer sabit maden güç dağıtım noktaları yer alır.

1. Yeraltı Sabit Güç Dağıtımı

Yeraltı kurulumları için kablo özellikleri, nominal gerilim, yük akımı, kurulum yolu, ortam sıcaklığı, neme maruz kalma ve mevcut mekanik korumaya göre kontrol edilmelidir. Kablonun darbe veya sıkışma riskinin daha yüksek olduğu alanlardan geçirildiği durumlarda zırhlı bir yapı düşünülebilir.

2. Açık Ocak Maden Güç Sistemleri

Açık ocak madenlerindeki sabit devreler, dış mekana maruz kalma, toz, yağmur ve sıcaklık değişikliklerini içerebilir. Kablo seçiminde gerekli voltaj seviyesi, iletken boyutu ve döşeme düzeniyle birlikte bu çevresel koşullar dikkate alınmalıdır.

3. Kömür Yıkama ve Destekleme Tesisleri

Kömür yıkama tesisleri, pompa odaları, havalandırma sistemleri ve diğer destek tesisleri için sabit güç devreleri, ekipman yüküne ve dağıtım mesafesine göre belirlenebilir. Tüm maden tesislerine tek bir spesifikasyon uygulamak yerine, kablo yapısı gerçek ortama göre kontrol edilmelidir.

Teknik Seçim ve Denetim

Sipariş vermeden önce gerekli nominal gerilim, iletken kesiti, damar sayısı, zırh yapısı, kablo uzunluğu ve montaj yöntemi onaylanmalıdır. Daha uzun güç kaynağı yolları için, beklenen yükle birlikte voltaj düşüşü ve iletken direnci de dikkate alınmalıdır.

Gelen inceleme için ürün modeli ve kablo yapısı satın alma spesifikasyonuna göre kontrol edilebilir. Proje gereksinimlerine bağlı olarak dokümantasyon ve test kayıtları arasında iletken direnci, izolasyonla ilgili testler, gerilim dayanım sonuçları ve alev geciktirici test kayıtları yer alabilir. Madene özel sertifikasyon veya ek denetim belgelerinin gerekli olduğu durumlarda, bunlar üretim ve sevkiyattan önce onaylanmalıdır.

SSS

S1: Bu madencilik güç kablosu için hangi standart geçerlidir?

C: Ürün, MT/T 818.13-2009'a göre belirtilmiştir; iletken gereklilikleri geçerli olduğu yerde GB/T 3956'ya atıfta bulunulmaktadır. Bir proje için gereken tam standart ve belgeler, seçilen modele ve nominal gerilime göre doğrulanmalıdır.

S2: Hangi voltaj ve iletken boyutları mevcut?

C: Listelenen nominal voltaj aralığı 0,6/1 kV ile 8,7/10 kV arasındadır, teknik tabloda ise 2,5 mm² ile 300 mm² arasındaki iletken kesitleri listelenmektedir. Çekirdek konfigürasyonu, seçilen kablo spesifikasyonuna bağlı olarak tam kombinasyonla 3 çekirdekli veya 3+1 çekirdekli olabilir.

S3: MYJV ile MYJV22 arasındaki fark nedir?

C: MYJV, XLPE yalıtımlı, PVC kılıflı yapıyı ifade ederken MYJV22, çelik bant zırhlama ekler. Kurulumun ek mekanik koruma gerektirdiği durumlarda zırhlı versiyon dikkate alınır. Uygun yapı, kablo güzergahına ve döşeme koşullarına bağlıdır.

S4: Bu kablo kömür kesicilerde veya diğer mobil madencilik ekipmanlarında kullanılabilir mi?

C: Hayır. Bu kablo statik kurulum ve sabit güç dağıtımı için tasarlanmıştır. Sürekli sürüklemeyi, tekrarlanan bükmeyi veya diğer mobil hizmetleri içeren ekipman, normal olarak, söz konusu çalışma koşulu için özel olarak belirlenmiş esnek bir madencilik kablosu gerektirir.

S5: Teklif talebinde bulunurken hangi bilgiler sağlanmalıdır?

C: Gerekli bilgiler normalde nominal voltajı, iletken kesitini, damar konfigürasyonunu, kablo uzunluğunu, miktarını, kurulum yöntemini ve uygulama ekipmanını içerir. Projenin özel sertifikasyon, denetim kayıtları, paketleme gereklilikleri veya teknik belgeler gerektirmesi durumunda bunların da talepte belirtilmesi gerekir.

S6: Sevkiyat veya saha kabulü öncesinde nelerin kontrol edilmesi gerekir?

C: Kablo modelini, nominal voltajı, iletken boyutunu, çekirdek konfigürasyonunu, zırh tipini ve kablo uzunluğunu satın alma spesifikasyonuna göre kontrol edin. Projeye bağlı olarak kabul öncesinde ilgili elektrik test sonuçlarını, iletken direnç verilerini, gerilim dayanım kayıtlarını, alev geciktirici dokümantasyonu ve gerekli sertifikaları inceleyin.

Sabit maden güç dağıtım sistemleri için XLPE İzoleli Maden Güç Kablosu, elektrik yüküne, nominal gerilime, kurulum yöntemine ve çevre koşullarına göre seçilmelidir. Sürekli hareket içeren uygulamalar için kablo yapısı, ekipmanın mekanik gereksinimlerine uyacak şekilde ayrı ayrı gözden geçirilmelidir.
