Bakır PVC Yangına Dayanıklı Alçak Gerilim Güç Kablosu, bakır iletkenler, PVC yalıtım ve kılıf ve mika yangına dayanıklı katman içeren düşük voltajlı bir kablo yapısıdır. Acil durum gücü, yangından korunma ve güvenlikle ilgili diğer elektrik sistemleri de dahil olmak üzere, belirli bir yangın koşulu sırasında güç sürekliliğinin gerekli olduğu devreler için tasarlanmıştır. Qiancheng, kabloyu kontrollü iletken, yalıtım, yangına dayanıklılık ve bitmiş ürün test süreçleriyle üretmektedir.
|
Nominal kesit (mm²) |
Minimum iletken tel sayısı |
İletken dış çapı (mm) |
Nominal PVC izolasyon kalınlığı/mm |
Yalıtımın yaklaşık dış çapı/mm |
20°C'de (Ω/km) maksimum iletken direnci bakır |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1.5(B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Yüksek saflıkta elektrolitik bakır çubuklar, çoklu kalıp çekme ekipmanı aracılığıyla gerekli iletken çapına çekilir. Sürekli tavlama, iç gerilimi azaltmak ve gerekli mekanik özellikleri korumak için kullanılır. İletken direnci üretim sırasında belirtilen elektrik gereksinimlerine göre kontrol edilir.

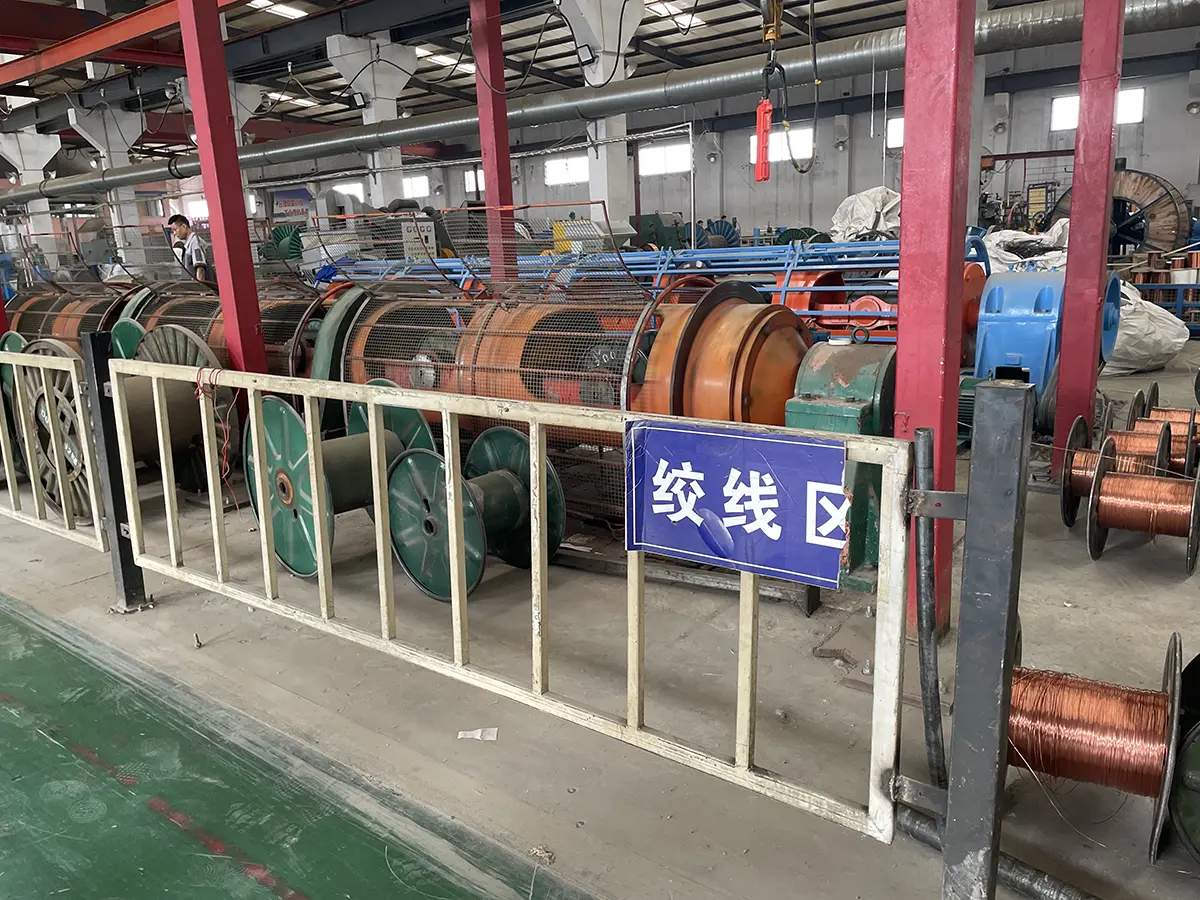

Çok telli yapılar için, bireysel bakır teller belirtilen iletken yapısına göre düzenlenir ve bükülür. Süreç, kablo kurulumu için gereken esnekliği korurken döşeme uzunluğunu ve iletken geometrisini kontrol eder.
Yangına dayanıklı katman, belirlenen yapıya göre iletken veya kablo çekirdeğinin etrafına mika bant sarılarak oluşturulur. Yangına dayanıklı katmanın korunan bölüm etrafında sürekli kalması için üretim sırasında örtüşme ve kaplama kontrol edilir.
Alev geciktirici PVC izolasyon iletkenin etrafına ekstrüde edilmiştir. Belirtilen kalınlığı korumak ve aşırı eksantrikliğin neden olduğu lokal elektrik stresini azaltmak için üretim sırasında yalıtım boyutları ve eşmerkezlilik izlenir.
Çevrimiçi bir kıvılcım test cihazı, ekstrüzyon sırasında yalıtım bütünlüğünü kontrol eder. Bir yalıtım hatası tespit edildiğinde, bir sonraki üretim aşamasından önce inceleme ve düzeltici eylem için etkilenen konum belirlenebilir.
Çok damarlı yapılar için yalıtımlı damarlar belirtilen dolgu malzemeleriyle birlikte kablolanır. İşlem, amaçlanan kablo geometrisini korur ve dış kılıf için tutarlı bir temel sağlar.
Seçilen kablo yapısına göre dış kılıf olarak alev geciktiricili PVC ekstrüde edilir. Ürün tanımı, kurulum ve inceleme için gerekli olan ilgili model ve spesifikasyon bilgileri dahil olmak üzere kılıfın üzerine işaretlenebilir.
Bitmiş kablolar ilgili teknik spesifikasyona göre kontrol edilir. Denetim, gerektiğinde yangına dayanıklılık testini, güç frekansı dayanım voltajı testini, yalıtım direnci ölçümünü, iletken direncini ve düşük sıcaklıkta bükülme testlerini içerebilir.

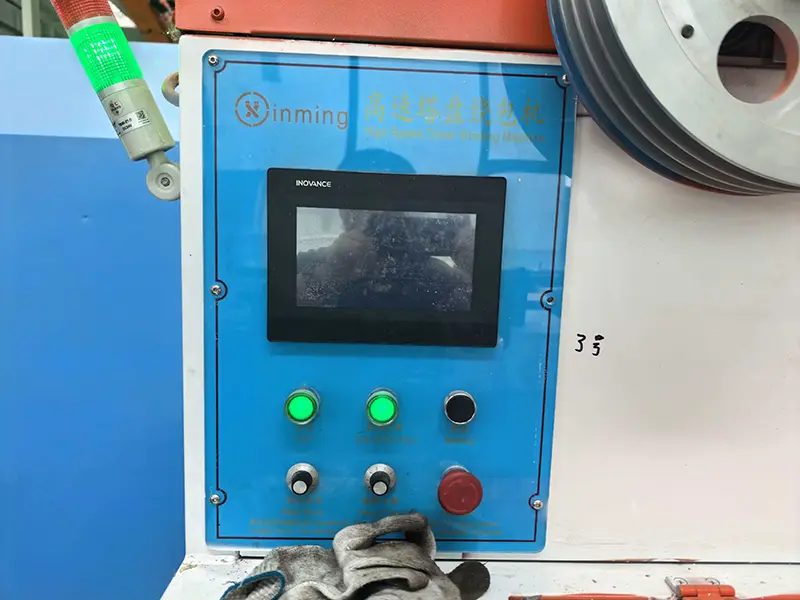

Qiancheng'in kablo üretim ekipmanları arasında tek halatlar, altı diskli çapraz halatlar, mikrobilgisayar kontrollü halatlar, yüksek hızlı sarma makineleri, PVC izolasyon ve kılıf ekstrüzyon hatları, kablolama ekipmanları, entegre markalama ve ekstrüzyon ekipmanları ve otomatik sarma ve sarma sistemleri yer alıyor.
Oksijensiz bakır çubuklar, mika yangına dayanıklı bant ve alev geciktirici PVC bileşikleri gibi gelen malzemeler üretime girmeden önce incelenebilir. Malzeme muayene kayıtları daha sonraki parti izlenebilirliği ve proses kontrolü için referans sağlar.
Temel işlem parametreleri arasında mika-bant örtüşmesi, yalıtım kalınlığı, iletken boyutları ve ekstrüzyon koşulları yer alır. Kablonun nihai ürün aşamasına ulaşmasından önce boyut veya süreç sapmalarını belirlemek için üretim sırasında devriye denetimi gerçekleştirilir.

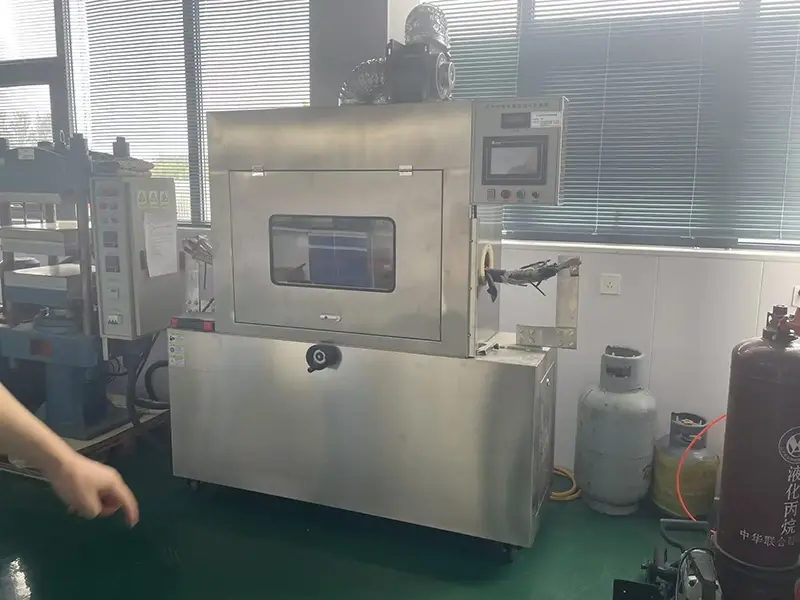

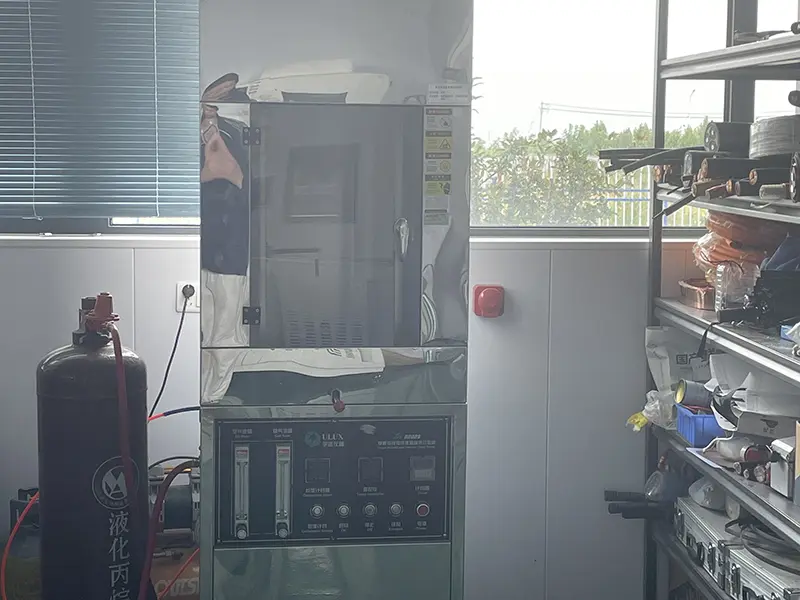

Uygulanabilir yangına dayanıklı yapı için yangına maruz kalma testi, belirtilen test koşulları altında yapılabilir. Sağlanan üretim bilgileri, GB/T 19216'ya göre 90 dakikalık süreli 750°C'lik bir yangın testine atıfta bulunmaktadır. Gerçek test yöntemi, numune yapımı ve kabul kriterleri, geçerli standart ve ürün spesifikasyonuna göre doğrulanmalıdır.
Elektrik muayenesi, güç frekansı dayanım voltajı testini, yalıtım direnci ölçümünü ve iletken DC direncini içerebilir. Sağlanan veriler, geçerli ürün spesifikasyonu için 5 dakika süreyle 3,5 kV güç frekansı dayanım voltajı testini ve ≥100 MΩ/km yalıtım direncini belirtir.
Ürün spesifikasyonuna bağlı olarak çevresel değerlendirme, düşük sıcaklıkta bükme, UV hava koşulları ve asit-alkali korozyon testini içerebilir. Uygulanabilir test sıcaklığı, süresi ve kabul kriterleri, sipariş gerekliliklerine göre onaylanmalıdır.
Sevkiyattan önce bitmiş kablolar görünüm, ürün işaretleri, kablo yapısı ve makara bilgileri açısından kontrol edilebilir. Sipariş ve proje gereksinimlerine göre fabrika muayene kayıtları ve gerekli diğer teknik belgeler temin edilebilir.
Mika yangına dayanıklı katman, yüksek sıcaklığa maruz kaldığında iletkenin etrafında yalıtkan bir bariyer oluşturur. Alev geciktirici PVC yalıtım ve kılıfla birleştirilen yapının, alev yayılımını basitçe sınırlamak yerine, belirtilen test süresi boyunca devre bütünlüğünü koruması amaçlanmaktadır.
Bakır PVC Yangına Dayanıklı Alçak Gerilim Güç Kablosu, düzgün, eksantrik olmayan yalıtım katmanı kalınlığına sahiptir. Tamamlanan tüm kablolar suya daldırma dayanım voltajı testinden geçerek nemli yeraltı ortamlarında elektrik kaçağı ve kısa devre risklerini ortadan kaldırır. Geri dönüştürülmüş malzemelerden üretilen standart dışı kablolarla karşılaştırıldığında arıza-arıza oranı %98 oranında azalır.
Kablo yapısı bakır iletkenleri, mika yangına dayanıklı malzemeyi ve alev geciktirici PVC izolasyonu ve kılıfı birleştirir. Montaj sırasında kablonun aşırı çekilmesinden, keskin kenarlardan ve yangına dayanıklı katmanın zarar görmesinden korunmalıdır. Tesisat tasarımının gerektirdiği yerlerde uygun yangına dayanıklı birleştirme aksesuarları seçilmelidir.
Qiancheng Cable, Hengshui, Hebei'deki üretim tesisinde güç ve kontrol kablosu ürünleri üretmektedir. Siparişe göre fabrika denetimi, teknik dokümantasyon ve projeye özel ürün bilgileri sağlanabilmektedir. Yurt dışı projelerde, tedarik edilen belgelerin varış yeri ve proje gereklilikleriyle eşleşmesi için gerekli sertifikalar, test raporları ve belgeler üretimden önce onaylanmalıdır.
Kablo, acil durum aydınlatması, yangın alarmı ve diğer güvenlikle ilgili sistemler de dahil olmak üzere, belirli bir yangın koşulu sırasında elektriksel sürekliliğin korunmasının proje gerekliliğinin bir parçası olduğu düşük voltajlı devreler için düşünülebilir.
Hastaneler, okullar, ticari binalar ve diğer kamu tesisleri, seçilen acil durum ve yangından korunma devreleri için yangına dayanıklı kablo yapıları belirleyebilir. Gerekli yangın süresi ve test standardı proje şartnamesinden teyit edilmelidir.
Ürün, kablo yapım ve montaj koşullarının uyumlu olduğu kablo kanalları, hendekler ve diğer korumalı yönlendirme sistemlerinde kullanılabilir. Kablo yönlendirmesi, mekanik hasara ve aşırı bükülmeye karşı uygun koruma sağlamalıdır.
Endüstriyel tesisler, altyapı tesisleri ve diğer alçak gerilim dağıtım sistemleri, kritik ekipmanlar için yangına dayanıklı devreler gerektirebilir. İletken boyutu, damar konfigürasyonu, kurulum yöntemi ve yangın performansı gereksinimleri, spesifikasyondan önce onaylanmalıdır.
C: Alev geciktirici bir kablo öncelikle alevin yayılmasını sınırlarken, yangına dayanıklı bir yapı, tanımlanmış yangın testi koşulları altında belirli bir süre boyunca devre bütünlüğünü korumayı amaçlayan yangına dayanıklı bir katman içerir. Uygulanabilir yangın süresi ve test sıcaklığı, ürün spesifikasyonuna ve standarda bağlıdır.
Cevap: İletken bakırdan yapılmıştır. Sağlanan üretim bilgilerinde, başlangıç malzemesi olarak yüksek saflıkta elektrolitik bakır çubuk, ardından çekme ve tavlama işlemleri belirtilmektedir. İletken DC direnci geçerli teknik gereksinimlere göre kontrol edilir.
C: Belirtilen yapıya bağlı olarak testler, yangına dayanıklılık, güç frekansı dayanım gerilimi, yalıtım direnci, iletken direnci ve düşük sıcaklıkta bükülmeyi içerebilir. Sipariş verirken gerekli test raporu ve muayene belgeleri onaylanabilir.
C: Proje ve sipariş gereksinimlerine göre İngilizce teknik dokümanlar hazırlanabilir. Dokümantasyon gereksinimleri varış noktasına, projeye ve geçerli standarda göre değişiklik gösterdiğinden, gerekli sertifika, test raporu ve muayene-belge listesi önceden onaylanmalıdır.
A: Kablo uzunluğu ve özellikleri siparişe göre tartışılabilir. Fiyat teklifi istenirken gerekli iletken kesiti, yapısı, miktarı, makara uzunluğu, işareti ve diğer teknik detaylar sağlanmalıdır.
C: Tipik kurulum ortamları arasında kablo kanalları, kablo kanalları ve diğer korumalı düşük voltajlı yönlendirme sistemleri bulunur. Proje gerekliliklerine bağlı olarak kamu binaları, altyapı ve endüstriyel tesislerdeki acil durum güç, yangından korunma ve kritik alçak gerilim devreleri için düşünülebilir.
C: Fabrika ziyaretleri ve üçüncü taraf denetimi, proje ve denetim düzenlemesine göre tartışılabilir. Bağımsız numune alma veya test gerekiyorsa, numune alma yöntemi, muayene kapsamı ve geçerli test standardı sevkiyattan önce kararlaştırılmalıdır.
C: Gerekli iletken kesitini, damar konfigürasyonunu, kablo uzunluğunu, nominal voltajı, kurulum yöntemini, yangına dayanıklılık gereksinimini ve varış yerini sağlayın. Proje belirli standartlar, sertifikalar veya test raporları gerektiriyorsa, ürün ve belgelerin birlikte kontrol edilebilmesi için bu gereksinimleri sorgulamaya ekleyin.
Bir proje teklifi için, soruşturma aşamasında kablo spesifikasyonlarının, gerekli yangına dayanıklılık süresinin, kurulum yönteminin ve dokümantasyon gerekliliklerinin sağlanması, Qiancheng'in uygun inşaat ve denetim kapsamını onaylamasına yardımcı olur.
