Bakır XLPE FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, alev yayılma kontrolünün ve belirli yangın koşulları altında sürekli güç kaynağının gerekli olduğu düşük voltajlı devreler için tasarlanmıştır. Yapısı, bakır iletken, XLPE izolasyonu, mika yangına dayanıklı bant, alev geciktirici dolgu ve yangın acil durum güç dağıtımı ve tanımlanmış yangın performansı gereksinimlerine sahip diğer düşük voltajlı kurulumlar için koruyucu bir dış kılıfı birleştirir.
|
Nominal kesit (mm²) |
Minimum iletken tel sayısı |
İletken dış çapı (mm) |
XLPE yalıtımın nominal kalınlığı /mm |
Yalıtımın yaklaşık dış çapı /mm |
20°C'de (Ω/km) maksimum iletken direnci bakır |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1.5(B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5(B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6(B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

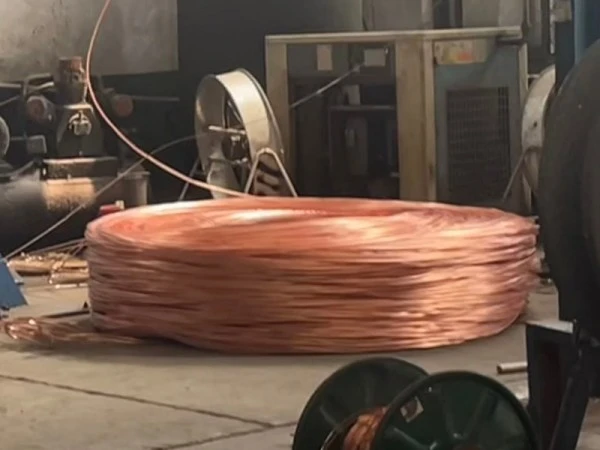

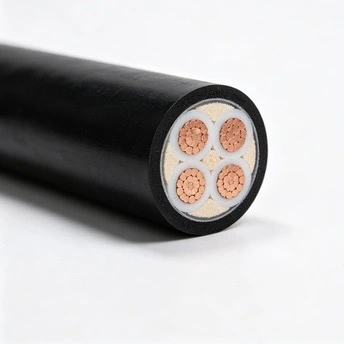

İletken elektrolitik bakırdan yapılmıştır ve belirtilen kesite göre tek telli ve çok damarlı yapılarda mevcuttur. Yukarıdaki tabloda yer alan iletken direnç değerleri elektrik seçimi için doğrudan referans sağlar. Örgülü iletkenler ayrıca kablo yolunun bükümler, tepsiler veya kanallar içerdiği yerlerde daha fazla esneklik sağlayabilir.

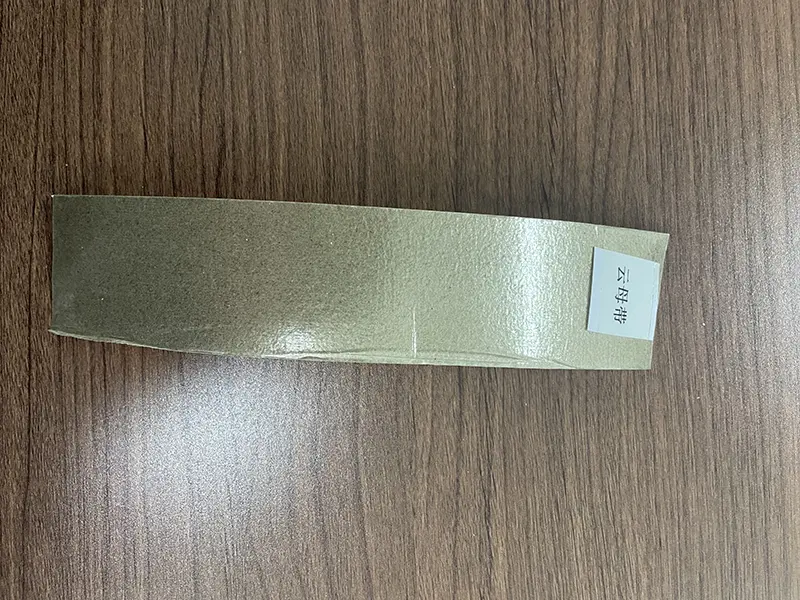

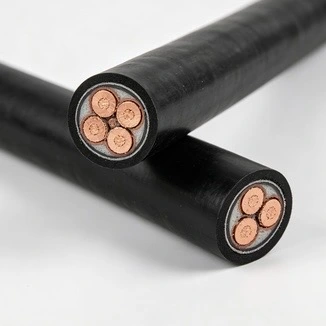

Yangına dayanıklı birincil bariyer olarak iletken düzeneğinin etrafına çift katmanlı mika bant uygulanır. Belirli bir yangın testi altında mika katmanı, iletken ve yalıtım sisteminin doğrudan ısıya maruz kalmaktan korunmasına yardımcı olur ve gerekli test süresi boyunca devre bütünlüğünü destekler. Yangına dayanıklılık performansı, yalnızca sıcaklığa göre değil, geçerli ürün standardına ve test raporuna göre değerlendirilmelidir.
XLPE iletken etrafındaki ana elektrik yalıtımını sağlar. Yaygın olarak belirtilen sürekli çalışma sıcaklığı, geçerli kablo tasarımına ve standarda bağlı olarak 90 OC'dir. Geleneksel PVC yalıtımıyla karşılaştırıldığında XLPE daha yüksek termal kapasiteye ve yaşlanmaya ve birçok kimyasal ortama karşı iyi bir dirence sahiptir; bu da onu yüksek çalışma sıcaklıklarına maruz kalan güç devreleri için uygun kılar.
Alev geciktirici dolgu, kablo bileşenleri arasındaki iç boşlukları doldurmak ve amaçlanan kablo geometrisini korumak için kullanılır. Görevi aynı zamanda kablo yangına maruz kaldığında alevin iç boşluklardan yayılmasını sınırlamaktır.
Dış kılıf mekanik koruma sağlar ve alev yayılma kontrolüne katkıda bulunur. Dış mekan veya hendek kurulumları için, UV ışınlarına maruz kalma, nem ve toprak koşullarına karşı gerçek direnç, belirtilen kılıf malzemesi ve proje gereksinimlerine göre kontrol edilmelidir.
Uygulanabilir üretim ve test gereksinimleri, kablo yapısına, nominal gerilime, yangın performansı sınıflandırmasına ve hedef pazara bağlıdır. İhracat projeleri için gerekli GB, IEC veya hedef ülke gereklilikleri, kablo konfigürasyonunun ve dokümantasyonun proje spesifikasyonuna uyması için üretimden önce onaylanmalıdır.

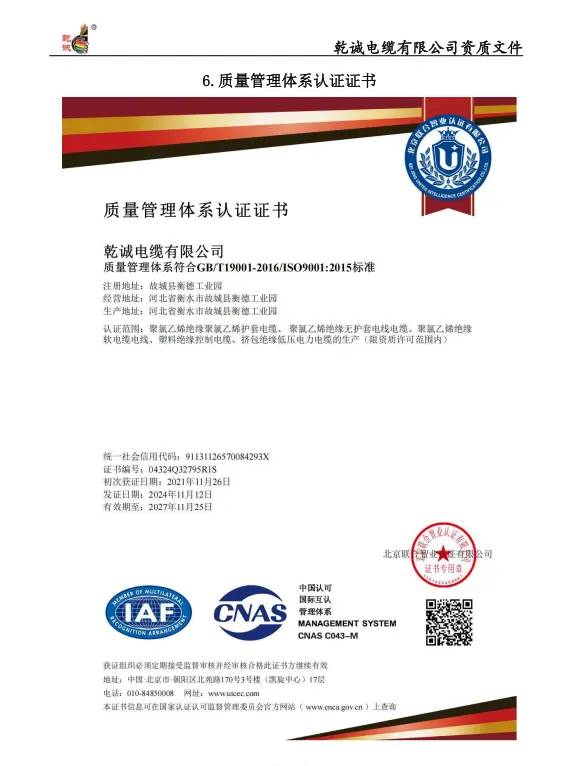

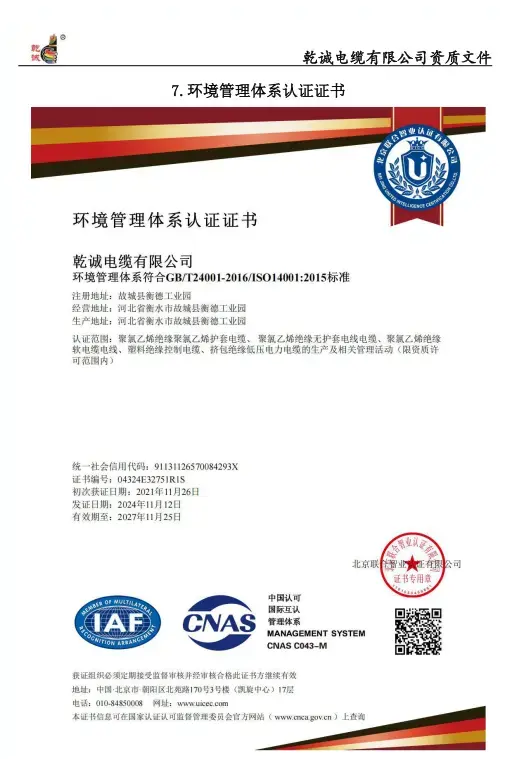

Mevcut kalite belgeleri, geçerli üretim nitelikleri ve ürün test belgeleriyle birlikte ISO 9001 Kalite Yönetimi, ISO 14001 Çevre Yönetimi ve ISO 45001 İş Sağlığı ve Güvenliği sertifikalarını içerebilir.
Yangın performansı gereksinimleri için, belirtilen ürün yapısına uygun olduğu durumlarda ilgili yangına dayanıklılık ve alev geciktiricilik test raporları sağlanabilir. Seriye ilişkin üretim ve denetim kayıtları, sipariş ve kalite kontrol gerekliliklerine göre izlenebilirlik amacıyla da muhafaza edilebilir.
Bakır XLPE FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, yangınla ilgili farklı işlevler için ayrı yapı katmanları kullanır. Alev geciktirici malzemelerin alevin yayılmasını sınırlaması amaçlanırken, mika yangına dayanıklı katman, belirtilen yangın testi sırasında sürekli devre çalışmasını destekler. Bunlar farklı performans gereksinimleridir ve ilgili test yöntemleri ve raporlarla doğrulanmalıdır.
XLPE izolasyonu, ilgili spesifikasyona göre 90 °C'ye kadar sürekli iletken çalışma sıcaklığı için tasarlanmıştır. İzin verilen gerçek akım, iletken boyutuna, kurulum yöntemine, ortam sıcaklığına, gruplamaya ve diğer düzeltme faktörlerine bağlıdır. Bu nedenle kablo seçimi, yalnızca yalıtım sıcaklığı yerine tüm kurulum durumuna göre yapılmalıdır.
Bakır iletkenler, düşük voltajlı güç iletimi için elektrik yolunu sağlar. Gerilim düşümü, iletken ısınması ve devre tasarımı kontrol edilirken teknik tabloda listelenen maksimum direnç değerleri kullanılabilir. Bitmiş kablo muayenesi, geçerli üretim ve proje gereksinimlerine göre iletken direnci, yalıtım ve dayanım gerilimi testini içerebilir.
İletken boyutları, yalıtım kalınlığı ve bitmiş kablo özellikleri üretim sırasında kontrol edilebilir. Denetim kayıtları ve ürün belgeleri, izlenebilirliğin gerekli olduğu durumlarda ilgili üretim partisi veya kablo makarasıyla ilişkilendirilebilir. Bu, gelen denetim, proje kabulü ve daha sonraki bakım için pratik bir temel sağlar.
İletken kesitini tasarım akımına, izin verilen gerilim düşüşüne, montaj yöntemine, ortam sıcaklığına ve kablo grubuna göre seçin. Teknik tablodaki değerler iletken boyutlarını ve direncini tanımlar ancak bunlar bağımsız bir akım kapasitesi tablosu olarak değerlendirilmemelidir.
Sipariş vermeden önce projenin alev geciktirici performans, belirli bir süre yangına dayanıklılık veya her ikisini birden gerektirip gerektirmediğini onaylayın. Yangına dayanıklılık derecesinin gerekli olduğu durumlarda gerekli test sıcaklığı, süre, devre durumu ve geçerli standart, kablonun test belgeleriyle eşleştirilmelidir.
Üreticinin belirlediği minimum kurulum sıcaklığının altındaki inşaatlarda, ürün spesifikasyonuna göre uygun taşıma ve ön ısıtma prosedürleri izlenmelidir. Bu XLPE yalıtımlı yapı için maksimum sürekli iletken çalışma sıcaklığı genellikle 90 OC olarak belirtilir. Kurulum sırasında ısı kaynakları, kablo gruplaması ve ortam koşulları da dikkate alınmalıdır.
Kablo, belirtilen minimum bükülme yarıçapını aşmayacak şekilde döşenmelidir. Bu ürün için sağlanan değerler için referans minimum bükülme yarıçapı, tek damarlı kablolar için ≥10 × kablo dış çapı ve çok damarlı kablolar için ≥15 × kablo dış çapıdır. Gerçek kurulum gereksinimi geçerli ürün spesifikasyonuna uygun olmalıdır.
1. Kapalı alan yangın acil durum devreleri:Yangından korunma güç dağıtımı, ekipman güç devreleri ve kablo kanalı kurulumları gibi belirli yangın koşullarında sürekli güç kaynağının gerekli olduğu uygulamalar için uygundur.
2. Ticari ve kamu binaları:Seçilen kablo projenin yangın performansı ve elektrik gereksinimlerini karşıladığında kablo kanalları, şaftlar ve diğer alçak gerilim dağıtım yolları dikkate alınabilir.
3. Dış mekan ve kablo hendeği kurulumları:Kılıf yapısının beklenen UV, nem ve mekanik koşullara uygun olduğu durumlarda kurulum düşünülebilir.
4. Doğrudan gömme:Doğrudan gömme yalnızca kablo yapısı ve kılıfı kurulum sahasındaki toprak, nem, mekanik ve kimyasal koşullara göre belirlendiğinde kullanılmalıdır.
Yangın acil durum devrelerinde ara bağlantılar en aza indirilmelidir. Bir ek veya branşman bağlantısının gerekli olduğu durumlarda, birleştirme sistemi kablonun elektriksel değeri ve gerekli yangın performansı ile uyumlu olmalıdır. Yangına dayanıklı birleştirme veya sonlandırma bileşenleri yalnızca kabloya bağlı kalmak yerine komple bir sistem olarak seçilmelidir.
Denetimi ve gelecekteki bakımı desteklemek için kablo tanımlaması her iki uçta ve uygun güzergah noktalarında tutulmalıdır. Çekme ve döşeme sırasında izolasyona veya yangına dayanıklı katmanlara zarar verebilecek aşırı çekme kuvvetinden, keskin kenarlardan ve kontrolsüz bükülmelerden kaçının.
Kablo, yangına dayanıklı ve alev geciktirici katmanlarını fabrikada üretilen yapıya entegre ederek kablo gövdesi boyunca ayrı bir yangından korunma işlemine olan ihtiyacı azaltır. Bununla birlikte, yangına dayanıklı yapılardaki sonlandırmalar, bağlantılar, destekler ve geçişler, tüm kurulumun gerekli elektrik ve yangın performansı özelliklerini korumak için hâlâ uyumlu kurulum sistemleri gerektirir.
C: Alev geciktirici performans, ateşlemeden sonra alev yayılımının sınırlandırılmasıyla ilgilidir; yangına dayanıklılık performansı ise tanımlanmış yangın koşulları altında belirtilen devre bütünlüğünün korunmasıyla ilgilidir. Projeye bağlı olarak gereksinimlerden birini veya her ikisini birden karşılamak için bir kabloya ihtiyaç duyulabilir.
C: XLPE, bu tür yapılar için tipik olarak 90 ° C'lik sürekli çalışma sıcaklığına sahip elektrik yalıtımı sağlar. Termal kapasitesi ve yaşlanma direnci, onu çalışma sıcaklığı ve servis koşullarının dikkate alınması gereken düşük voltajlı güç devreleri için uygun kılar.
A: Yük akımını, iletken kesitini, izin verilen voltaj düşüşünü, kurulum yöntemini, ortam sıcaklığını, kablo gruplamasını, güzergah uzunluğunu ve gerekli yangın performansı seviyesini doğrulayın. Bu faktörler belirli bir büyüklüğün ve yapının projeye uygun olup olmadığını belirler.
C: Kablo yapısına ve sipariş gereksinimlerine göre ilgili ürün özellikleri, muayene kayıtları ve geçerli test raporları temin edilebilir. İhracat projeleri için gerekli standart ve hedef pazar belgelerinin üretim öncesinde teyit edilmesi gerekmektedir.
C: Kurulum sıcaklığına, bükülme yarıçapına, çekme gerilimine, ısı kaynaklarına, kablo gruplamasına ve mekanik korumaya dikkat edin. Bağlantılar ve sonlandırmalarda ayrıca gerekli elektrik ve yangın performansı spesifikasyonlarına uygun bileşenler kullanılmalıdır.
C: Kılıf ve komple kablo yapısının gerçek UV, nem, toprak, mekanik ve kimyasal koşullara uygun olması bu uygulamalar için düşünülebilir. Yalnızca kablonun yangın derecesine bakılarak doğrudan gömüldüğü varsayılmamalıdır.
