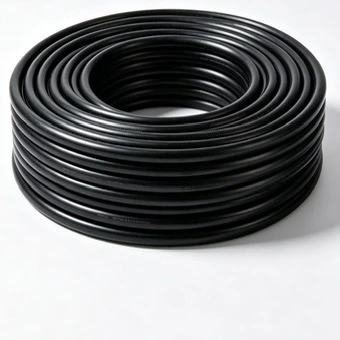

Qiancheng Alüminyum PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, alev geciktirici ve yangına dayanıklı performansın gerekli olduğu düşük voltajlı güç dağıtımı için tasarlanmıştır. Alüminyum iletken yapısı bina hizmetleri, acil durum güç devreleri, endüstriyel tesisler ve iletken ağırlığının, kurulum koşullarının ve yangın performansı gereksinimlerinin birlikte dikkate alınması gereken diğer projeler için belirtilebilir.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
Al İletkenin DC Direnci (Ω/km) |
Test Gerilimi (kV/5 dak) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kablo, düşük voltajlı güç iletimi için alüminyum iletken kullanır. Alüminyum yapı, eşdeğer kesit alanında bakıra kıyasla iletken ağırlığını azaltabilir ancak iletken seçiminde direnç, izin verilen akım, voltaj düşüşü, bağlantı yöntemi ve kurulum koşulları da dikkate alınmalıdır. Teknik tablodaki değerler proje düzeyinde kablo seçimi için başlangıç noktası sağlar.
Yangına dayanıklı yapının, belirtilen yangın testi koşulları altında devre sürekliliğinin korunmasına yardımcı olması amaçlanmaktadır. Gerekli yangına dayanıklılık seviyesi geçerli ürün standardından ve proje spesifikasyonundan doğrulanmalıdır. Yangına dayanıklılık ve alev geciktirme farklı performans özellikleridir ve ilgili test gereklilikleri kullanılarak değerlendirilmelidir.
Belirtilen konstrüksiyonda izolasyon ve dış kılıf olarak alev geciktiricili PVC kullanılmıştır. Rolü, belirtilen test koşulları altında alev yayılımını sınırlamaktır. Gerçek performans seviyesi, yalnızca malzeme adından çıkarılmak yerine, ilgili ürün test raporu aracılığıyla doğrulanmalıdır.
Ürün spesifikasyonuna göre iletken kesit alanı arttıkça izolasyon ve kılıf kalınlığı da artar. Bu boyutlar genel kablo çapını, kurulum alanını ve mekanik koruma gereksinimlerini etkiler; dolayısıyla nihai kablo boyutu mevcut tepsi, kanal veya hendek düzenlemesine göre kontrol edilmelidir.

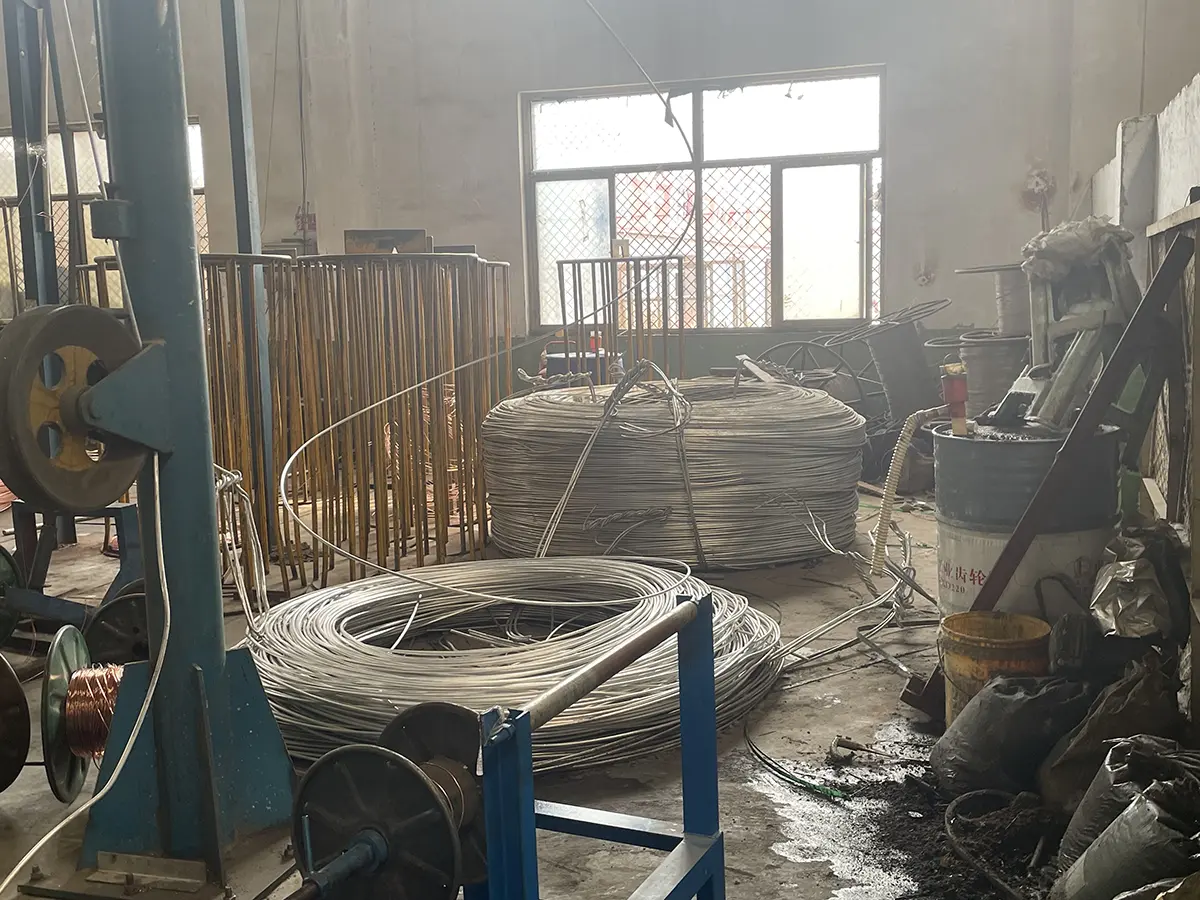

Qiancheng, kabloyu iletken işleme, yangına dayanıklı katman uygulaması, izolasyon ekstrüzyonu ve kılıf ekstrüzyonu yoluyla üretiyor. Üretim denetimi, üzerinde anlaşılan spesifikasyona göre iletken direncini, boyut kontrollerini, yalıtım performansını ve ilgili yangın performansı testlerini içerebilir.
Gelen iletken ve yalıtım malzemeleri, işlenmeden önce geçerli üretim gereksinimlerine göre kontrol edilir. Alüminyum iletken direnci ve boyutsal tutarlılık önemli kalite kontrol noktalarıdır çünkü elektriksel performansı ve bitmiş kablo uygunluğunu doğrudan etkilerler.
Üretim sırasında iletken işleme, yangına dayanıklı katman uygulaması ve ekstrüzyon parametreleri kontrol edilmektedir. Üretim partileri arasındaki boyut farklılığını azaltmak için yalıtım ve kılıf kalınlığı ürün spesifikasyonuna göre kontrol edilir.
Üretim ve denetim kayıtları ilgili kablo grubu ve makara tanımlamasıyla ilişkilendirilebilir. Mühendislik siparişleri için, proje dosyalama ve kabulünü desteklemek amacıyla gerekli denetim belgeleri, test kayıtları ve makara bilgileri üretim öncesinde kararlaştırılabilir.
Satın alma spesifikasyonunun gerektirdiği durumlarda üçüncü taraf fabrika denetimi, numune alma veya tanıklı testler düzenlenebilir. İlgili numunelerin, test ekipmanının ve üretim kayıtlarının mevcut olması için muayene kapsamı önceden teyit edilmelidir.
Yangına dayanıklı yapı, belirli bir yangına maruz kalma sırasında elektrik fonksiyonunun devam etmesinin proje gerekliliğinin bir parçası olduğu devreler için tasarlanmıştır. Gerekli test süresi, alev sıcaklığı, mekanik koşullar ve devre bütünlüğü kriterleri ilgili standart ve proje spesifikasyonundan doğrulanmalıdır.
Alev geciktirici performans, tanımlanmış test koşulları altında kablo boyunca alev yayılımının sınırlandırılmasıyla ilgilidir. IEC 60332, bireysel kablolar ve gruplandırılmış kablo düzenlemeleri için dikey alev yayılım yöntemleri de dahil olmak üzere, yangın koşulları altında elektrik ve fiber optik kablolara ilişkin testleri kapsar.
Yangın güvenliği kabul gereksinimleri olan projeler için geçerli test raporunda test edilen kablo yapısı, iletken boyutu, test yöntemi ve sonucu belirtilmelidir. Bu, yalnızca yangına dayanıklı veya alev geciktirici gibi genel tanımlara güvenmekten ziyade teknik inceleme için daha kullanışlıdır.
Yangın sırasında devre bütünlüğünü korumak için gereken düşük voltajlı kablolar için IEC 60331, tanımlanmış yangın koşulları altında test yöntemleri sağlar. Standardın farklı bölümleri, kablo çapına ve test düzenlemesine göre uygulanır; bu nedenle, kesin test yöntemi, kablo yapısı ve proje gereksinimlerine göre eşleştirilmelidir.

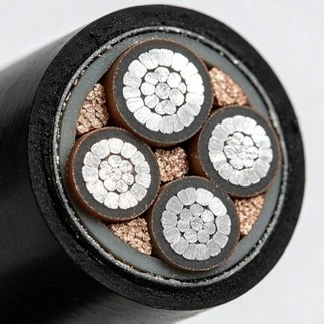

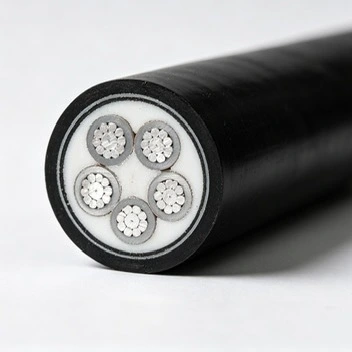

Kablo yapısı alüminyum iletkeni, yangına dayanıklı katmanı, yalıtımı ve dış kılıfı birleştirir. Her katman farklı bir işlevi yerine getirir, bu nedenle seçimde tek başına iletken malzeme yerine yapının tamamı dikkate alınmalıdır.
İletken, alçak gerilim devresi için elektrik yolunu sağlar. Kesit alanı tasarım akımına, izin verilen voltaj düşüşüne, kurulum koşullarına ve geçerli elektrik gereksinimlerine göre seçilmelidir.
Yangına dayanıklı katman, belirtilen yangına maruz kalma sırasında iletken çevresinde termal koruma sağlar. Performansı normal çalışma sıcaklığı verileri yerine geçerli yangına dayanıklılık testiyle değerlendirilir.
Yalıtım, enerji verilen iletkeni diğer iletken veya harici bileşenlerden ayırır. Üniform yalıtım kalınlığı, üretim sırasında elektriksel bütünlük ve boyutsal tutarlılık açısından önemlidir.
Dış kılıf, harici kurulum ortamına karşı koruma sağlar ve kablonun alev geciktirici performansına katkıda bulunur. Açık havada kurulumun gerekli olduğu durumlarda, kılıf malzemesi ve çevresel direnç, gerçek maruz kalma koşullarına göre doğrulanmalıdır.
Alüminyum PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, hastaneler, okullar, alışveriş merkezleri, ofis binaları ve yangın performansı gereksinimlerinin geçerli olduğu diğer kamu tesislerinde seçilen düşük voltajlı devreler için belirtilebilir. Tipik devreler acil durum gücünü, yangınla ilgili ekipmanı ve diğer belirlenmiş düşük voltajlı yükleri içerebilir.
Endüstriyel tesisler ve üretim tesisleri, seçilen acil durum veya temel güç devreleri için yangına dayanıklı düşük voltajlı kablolar kullanabilir. Kablo boyutu ekipman yüküne, başlatma akımına, kurulum düzenine ve gerekli gerilim düşümü sınırlarına göre belirlenmelidir.
Kablo, alüminyum iletkenlerin elektrik tasarımına ve belirtilen yangın performansı gereksinimlerine uygun olduğu alçak gerilim dağıtım ve yenileme projeleri için düşünülebilir. Kurulum, projeye bağlı olarak kablo kanalları, hendekler veya diğer korumalı yönlendirme sistemlerini içerebilir.
Yeraltı kablo yolları nem, mekanik hasar, korozyon, drenaj ve bakım için erişimin dikkate alınmasını gerektirir. Doğrudan gömme yalnızca kablo yapısı ve proje spesifikasyonunun buna izin verdiği durumlarda kullanılmalı ve saha koşulları gerektirdiğinde ilave koruma uygulanmalıdır.
Tepsi veya dikey kurulumdan önce mühendisler kablo ağırlığını, bükme gerekliliklerini, destek aralığını, ısı dağılımını ve birlikte kurulan devre sayısını doğrulamalıdır. Alüminyum iletkenler, kablo ağırlığının önemli bir kurulum unsuru olduğu durumlarda faydalı olabilir, ancak elektriksel boyutlandırma birincil seçim faktörü olmaya devam etmektedir.
Kesit alanı tasarım akımına göre seçilmeli ve izin verilen gerilim düşümü, montaj koşulları, ortam sıcaklığı ve kablo gruplamasına göre kontrol edilmelidir. Tablodaki hacim değerleri, evrensel alan değerleri olarak kullanmak yerine, gerçek proje kurulum koşullarıyla birlikte yorumlanmalıdır.
Yangına dayanıklılık ve alev geciktiricilik, satın alma belgelerinde ayrıca belirtilmelidir. Bir proje, yangın sırasında devrenin sürekli çalışmasını gerektiriyorsa, gerekli yangına dayanıklılık test yöntemi ve süresi açıkça belirtilmelidir. Proje yalnızca alev yayılmasının sınırlandırılmasını gerektiriyorsa uygulanabilir alev geciktirici test tanımlanmalıdır.
İç mekan, dış mekan, yer altı ve kablo kanalı kurulumları, dış kılıf ve destekleyici kurulum sistemi açısından farklı gereksinimler gerektirebilir. Nem, kimyasal maddelere maruz kalma, güçlü güneş ışığı veya yüksek mekanik risk içeren projelerde, kablo konstrüksiyonunu tamamlamadan önce kurulum koşulları gözden geçirilmelidir.
İhracat ve altyapı siparişleri için satın alma spesifikasyonu iletken direncini, yalıtım boyutlarını, test voltajını, yangın performansı testini, denetim kapsamını ve dokümantasyon gerekliliklerini tanımlayabilir. Bu öğelerin üretimden önce kabul edilmesi, satın alma belgeleri ile nihai kabul kriterleri arasındaki farklılıkların önlenmesine yardımcı olur.
Fiyat teklifi veya teknik inceleme için müşteriler, nominal voltajı, iletken kesitini, gerekli kablo uzunluğunu, kurulum yöntemini, proje uygulamasını ve geçerli standardı sağlayabilir. Qiancheng bu ayrıntıları inceleyebilir ve gerekli teknik belgelerle birlikte uygun Alüminyum PVC FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu yapısını onaylayabilir.
Yangına dayanıklı devreleri içeren projeler için gerekli yangına dayanıklılık test yöntemini, alev geciktirici test seviyesini, iletken direnci gerekliliklerini ve üretim öncesi muayene prosedürünü belirtmek de yararlı olacaktır. Bu bilgi, üretim ve kalite kontrol ekiplerinin tanımlanmış bir teknik spesifikasyona göre çalışmasına olanak tanır.

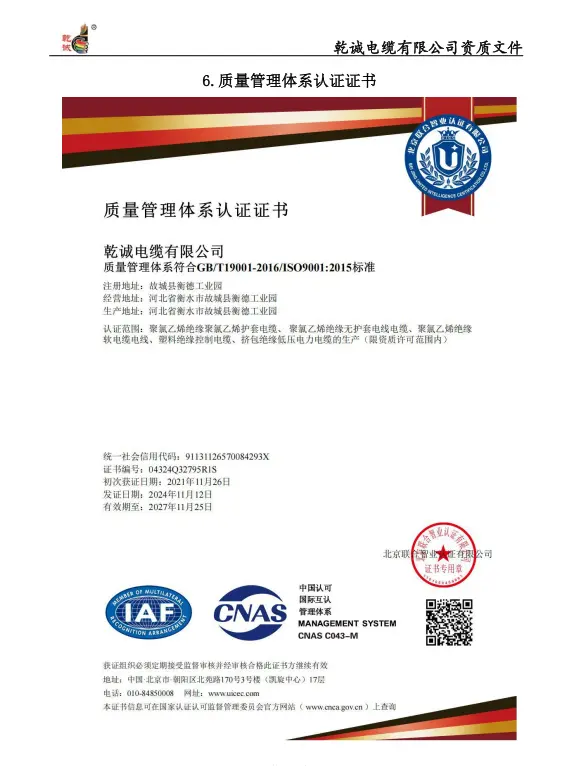

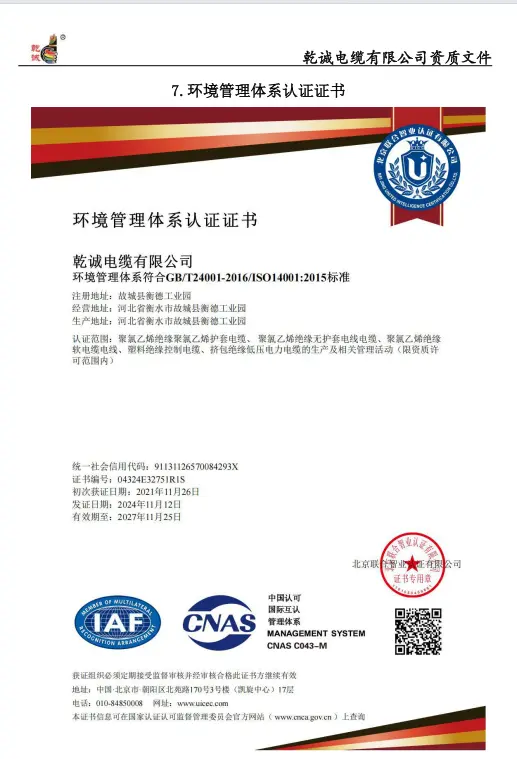

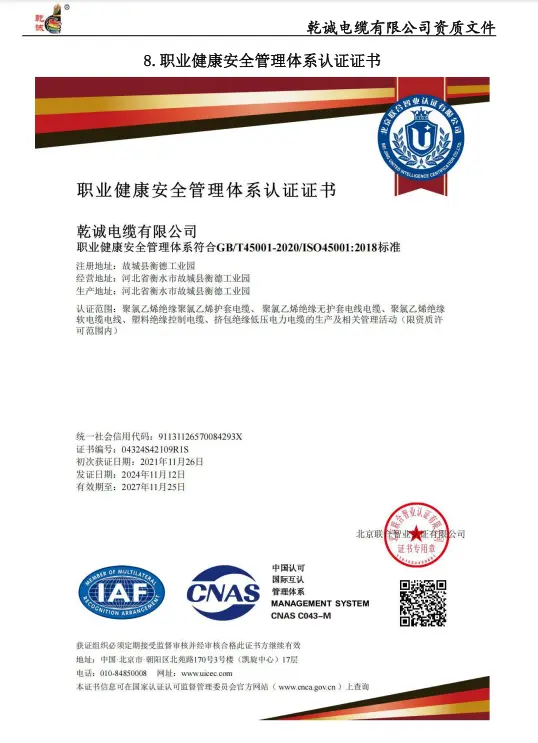

Projeye uygun olduğu durumlarda Qiancheng, ISO9001, ISO14001 ve ISO45001 sertifikaları da dahil olmak üzere kalite, çevre ve iş sağlığı ve güvenliği yönetim sistemleriyle ilgili belgeleri sağlayabilir.
Ürün, hedef pazar ve proje gereksinimlerine göre üretim lisansları ve ürüne özel yeterlilik belgeleri temin edilebilmektedir. Müşteriler, sipariş vermeden önce yerel düzenleme veya proje kabulü için gerekli olan sertifikaları tam olarak doğrulamalıdır.
Yangına dayanıklılık ve alev geciktiricilik test raporları, test edilen yapıya ve geçerli test yöntemine göre sağlanabilir. Teknik inceleme için rapor, sipariş edilen kablo yapısına, iletken boyutuna ve gerekli performans düzeyine göre kontrol edilmelidir.
Yurtdışı siparişler için teknik belgeler, satın alma sözleşmesine dahil edildiğinde İngilizce spesifikasyonları, muayene kayıtlarını, fabrika kabul belgelerini, paketleme bilgilerini ve parti izlenebilirlik kayıtlarını içerebilir.
C: Farklı yangın performansı özelliklerine hitap ediyorlar. Alev geciktirici kablo, tanımlanmış test koşulları altında alev yayılımını sınırlamak için tasarlanırken, yangına dayanıklı kablo, geçerli yangın testi koşulları altında belirli bir süre boyunca devre bütünlüğünü koruyacak şekilde tasarlanmıştır. Gerekli performans proje şartnamesinde belirtilmelidir.
C: Alüminyum, aynı nominal kesit alanında bakırla karşılaştırıldığında iletken ağırlığını azaltabilir. Bu nedenle kablo ağırlığının, kurulum işleminin ve malzeme maliyetinin önemli faktörler olduğu projeler için düşünülebilir. İletken boyutu yine de akım kapasitesine, voltaj düşüşüne ve geçerli elektrik gereksinimlerine göre seçilmelidir.
C: Seçimde tasarım akımı, kurulum yöntemi, ortam sıcaklığı, kablo gruplaması, devre uzunluğu, voltaj düşüşü ve kısa devre koşulları dikkate alınmalıdır. Tablodaki hacim değerleri referans verileri sağlar ancak son seçimin gerçek kurulum düzenlemesine göre kontrol edilmesi gerekir.
C: Projenin ilgili yangına dayanıklı yapıyı gerektirdiği alçak gerilim devreleri için düşünülebilir. Yangın pompaları, acil durum aydınlatması veya diğer can güvenliği ekipmanları için, gerekli devre bütünlüğü süresi ve geçerli yerel veya proje standardı, kablo seçiminden önce onaylanmalıdır.
C: Dış mekan kullanımı, kılıfın yapısına, çevreye maruz kalmaya ve kurulum yöntemine bağlıdır. Kablonun uzun süre güneş ışığına, neme, kimyasallara veya mekanik hasara maruz kaldığı durumlarda proje, gerekli çevre koruma ve kurulum sistemini belirtmelidir.
C: Doğrudan gömme yalnızca kablo spesifikasyonu ve proje tasarımı izin verdiğinde kullanılmalıdır. Doğrudan gömmeyi seçmeden önce toprağın nemi, korozyon, mekanik koruma, drenaj ve beklenen hizmet koşulları değerlendirilmelidir. Zorlu ortamlarda boru veya diğer koruyucu önlemlerin alınması gerekebilir.
C: Evet. Fabrika denetimi, numune alma ve tanıklı testler, üzerinde anlaşılan denetim planına göre düzenlenebilir. Gerekli test öğeleri, numune alma yöntemi, dokümantasyon ve kabul kriterleri üretimden önce onaylanmalıdır.
C: Yararlı bilgiler arasında iletken boyutu, kablo uzunluğu, voltaj seviyesi, kurulum yöntemi, uygulama, hedef ülke, geçerli standart ve gerekli yangın performansı seviyesi yer alır. Kablo spesifikasyonu henüz tamamlanmadıysa, ilk teknik inceleme için proje yükü ve kurulum koşulları sağlanabilir.
