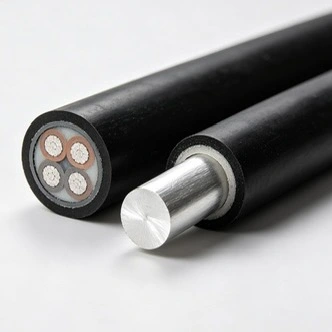

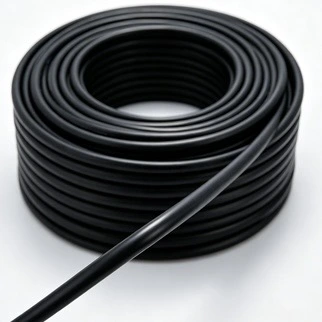

Alüminyum XLPE Yangına Dayanıklı Güç Kablosu, tanımlanmış yangın sürekliliği gereksinimlerine sahip düşük voltajlı güç devreleri için alüminyum iletken, XLPE izolasyonu, yangına dayanıklı mika katmanı ve koruyucu PVC kılıf kullanır. Yapı, bina dağıtımı, dış mekan yolları, kablo kanalları ve hem elektrik performansının hem de yangın performansının dikkate alınması gereken diğer kurulumlar için belirlenebilir.
Ürün yelpazesi 1,5 mm²'den 1000 mm²'ye kadar nominal iletken kesitlerini kapsamaktadır. Aşağıdaki teknik tablo, havaya ve doğrudan gömülü toprağa kurulum için ilgili yalıtım ve kılıf kalınlığını, yaklaşık dış çapı, iletken DC direncini, test voltajını ve referans kapasite değerlerini sağlar.
|
Nominal kesit (mm²) |
Yalıtım kalınlığı (mm) |
Kılıf kalınlığı (mm) |
Yaklaşık kablo dış çapı (mm) |
İletken DC direnci (Ω/km)Al |
Test voltajı (kV/5 dak) |
Havadaki genişlik (A) (A)-Al |
Doğrudan gömülü toprakta hacim (A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Kablo, her katmanın farklı bir elektriksel veya çevresel amaca hizmet ettiği çeşitli işlevsel katmanlar kullanır. İletken normal çalışma sırasında akımı taşır, XLPE elektrik yalıtımı sağlar, mika tabakası yangına dayanıklılık için kullanılır ve PVC kılıf harici mekanik ve çevresel koruma sağlar. Belirli bir kurulum için kablo seçildiğinde bu işlevler birlikte değerlendirilmelidir.
İletken alüminyumdan yapılmıştır ve çok çeşitli nominal kesitlerde mevcuttur. Bakırla karşılaştırıldığında alüminyumun yoğunluğu daha düşüktür, bu da kablo ağırlığını azaltabilir ve daha uzun kablo yollarında kullanımı kolaylaştırabilir. Elektriksel direnç ve sonlandırma özellikleri bakırdan farklı olduğundan kablo seçimi sırasında iletken boyutu, izin verilen gerilim düşümü ve bağlantı şekli kontrol edilmelidir.

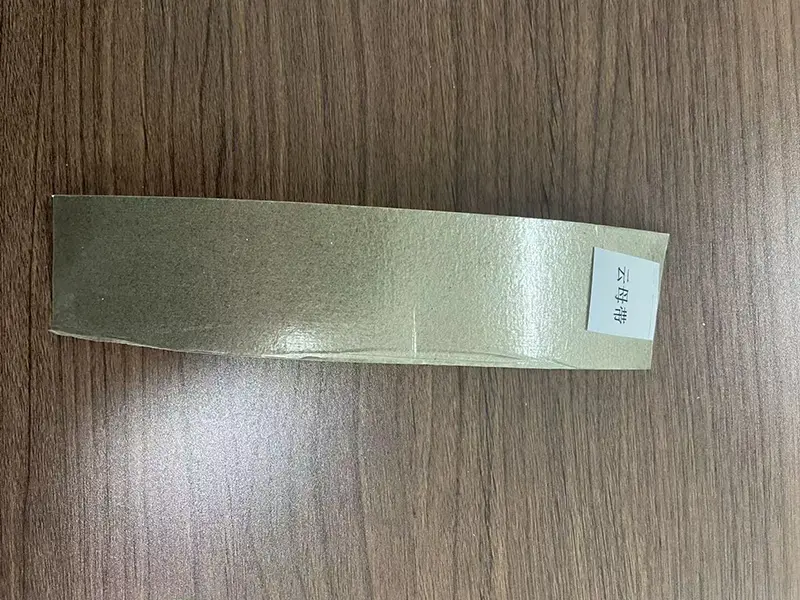

Mika bant kablo yapısının yangına dayanıklı kısmını oluşturur. Belirtilen yangın testi koşulları altında inorganik mika malzemesi, iletken çevresinde ısıya dayanıklı bir bariyer sağlar ve dış polimerik malzemeler yüksek sıcaklığa maruz kaldığında elektrik yalıtımının korunmasına yardımcı olur. Gerçek yangına dayanıklılık performansı, geçerli ürün test raporuna ve test yöntemine göre doğrulanmalıdır.
İletkenin etrafındaki birincil yalıtım olarak XLPE veya çapraz bağlı polietilen kullanılır. Sağlanan ürün spesifikasyonu, 90 °C'lik maksimum uzun vadeli iletken çalışma sıcaklığını verir. XLPE, geleneksel PVC izolasyona kıyasla daha yüksek çalışma sıcaklığı kapasitesi ve termal yaşlanmaya karşı direncin gerekli olduğu güç kabloları için yaygın olarak seçilir.
Dış PVC kılıf, taşıma, döşeme ve normal servis sırasında iç kablo katmanlarını korur. Dış mekan uygulamaları için kılıf formülasyonu gerekli UV, nem ve çevresel maruziyete uygun olmalıdır. Yeraltı kurulumunda, tüm gömme ortamlarının eşdeğer olduğunu varsaymak yerine toprak koşulları, mekanik koruma ve suya maruz kalmanın da dikkate alınması gerekir.
Yangınla ilgili güç devreleri için ilgili performans alevin yayılmasıyla sınırlı değildir. Yangına dayanıklı bir kablo, tanımlanmış bir yangın testi altında devrenin elektriksel sürekliliği sağlayıp sağlayamayacağına göre değerlendirilir. Normal elektriksel özellikler, yalıtım performansı, iletken direnci ve kurulum koşulları günlük kullanım sırasında önemini korur.
Sağlanan ürün bilgileri, 90 dakika boyunca 750 °C'lik bir yangına dayanıklılık testi koşulunu belirtir. Bu, her yangında kablo davranışının evrensel bir tahmini yerine, ürüne özel bir test koşulu olarak ele alınmalıdır. Kablo bir inşaat projesi için sunulduğunda ilgili yangın testi raporu, test yöntemi ve gerekli devre bütünlüğü süresi proje spesifikasyonuna göre kontrol edilmelidir.
Teknik tablo, geçerli alüminyum iletken boyutları için DC direnç değerlerini listeler ve havaya ve doğrudan gömülü toprağa kurulum için ayrı hacim değerleri sağlar. Bu değerler ortam sıcaklığı, kablo gruplaması, toprağın termal koşulları, montaj derinliği, güzergah uzunluğu ve izin verilen voltaj düşüşü ile birlikte yorumlanmalıdır.
Listelenen test voltajı, sağlanan ürün verilerine göre 5 dakika boyunca 3,5 kV'dir. Dayanım gerilimi testi, kablo yalıtım sisteminin tanımlanmış bir kontrolünü sağlar. Geçerli üretim standardı ve proje test gereksinimleri, nihai onaydan önce onaylanmalıdır.
Kablo seçimi, yalnızca nominal iletken boyutundan ziyade elektrik yükü ve kurulum ortamıyla başlamalıdır. Acil durum veya yangınla ilgili devreler için gerekli yangına dayanıklılık süresi ve geçerli bina veya elektrik gereksinimleri de siparişten önce belirlenmelidir.
İletken kesiti çalışma akımına, gerilim düşümüne, güzergah uzunluğuna ve montaj koşullarına göre kontrol edilmelidir. Daha uzun yollar için, hesaplanan akım kapasitesi yeterli olsa bile gerilim düşüşü gerekli iletken boyutunu belirleyebilir. Teknik tablodaki değerler ürün referans verileridir ve geçerli kablo boyutlandırma yöntemiyle birlikte kullanılmalıdır.
Kablo kanallarına, şaftlara veya benzeri yollara monte edilirken kablo aralığı, bükülme yarıçapı, ortam sıcaklığı ve mekanik koruma dikkate alınmalıdır. Çekme sırasında kablo, kılıfa veya iç yangına dayanıklı katmanlara zarar verebilecek keskin kenarlardan ve aşırı mekanik kuvvetten korunmalıdır.
Dış mekan havai rotaları için kılıf, beklenen UV maruziyetine ve hava koşullarına uygun olmalıdır. Kurulum sırasında destek aralığı, kablo ağırlığı, mekanik yükleme ve ortam sıcaklığı dikkate alınmalıdır. Kablonun mekanik darbeye veya sahaya özgü diğer tehlikelere maruz kalması durumunda ek koruma gerekebilir.
Kablo inşaatı ve proje spesifikasyonu uyarınca doğrudan gömmeye izin verildiği durumlarda, hendek derinliği, toprağın termal özellikleri, drenaj, kablo aralığı ve mekanik koruma gözden geçirilmelidir. Tablodaki doğrudan gömülü hacim değerleri referans değerlerdir ve projeye özel kablo hesaplamasının yerine geçmemelidir.
Alüminyum iletkenler, alüminyum iletkenlere ve belirtilen elektrik yüküne uygun terminaller, pabuçlar veya konektörler gerektirir. Doğru sıyırma, iletken hazırlama, sıkıştırma ve bağlantı noktası koruması önemlidir çünkü kötü hazırlanmış bir bağlantı, kontak direncini artırabilir ve bölgesel ısınmaya neden olabilir. Sonlandırma yöntemi, konektör üreticisinin kurulum gereksinimlerine uygun olmalıdır.
Alüminyum XLPE Yangına Dayanıklı Güç Kablosu, belirli bir yangın koşulu sırasında sürekli elektrik işleminin proje gereksiniminin bir parçası olduğu alçak gerilim devreleri için düşünülebilir. Tipik uygulamalar arasında acil durum güç dağıtımı, seçilmiş yangınla ilgili yükler, kamu binaları, endüstriyel tesisler ve yer altı dağıtım yolları yer alır.
Uygulamalar, belirlenmiş acil durum güç devrelerini, yangın pompalarını, acil durum aydınlatmasını ve elektrik ve yangından korunma tasarımıyla tanımlanan diğer yükleri içerebilir. Gerekli yangına dayanıklılık süresi yalnızca ürün adından seçilmek yerine proje şartnamesinden onaylanmalıdır.
Hastaneler, okullar, alışveriş merkezleri, ofis binaları ve diğer kamu tesisleri, tanımlanmış yangın performansı özellikleri gerektiren devreler içerebilir. Kablo tipi, iletken boyutu ve yangın derecesi binanın elektrik tasarımına, tahliye stratejisine ve geçerli yerel düzenlemelere göre seçilmelidir.
Alüminyum iletken seçeneği, endüstriyel tesislerde, belediye projelerinde ve iletken ağırlığının mühendislik açısından önemli olduğu diğer tesislerde daha uzun alçak gerilim dağıtım yolları için düşünülebilir. Kabloyu belirtmeden önce yük akımı, gerilim düşümü, güzergah koşulları ve montaj yöntemi kontrol edilmelidir.
Ürün tablosunda listelenen daha büyük iletken boyutları, yer altı dağıtım güzergahlarını değerlendirirken referans olarak kullanılabilir. Kablo kanalları ve gömülü kurulumlar toprak koşullarına, drenaja, mekanik korumaya ve termal yayılıma dikkat edilmesini gerektirir. Özel ürün onayı olmadan uzun süreli suya batırmanın kabul edilebilir olduğu varsayılmamalıdır.

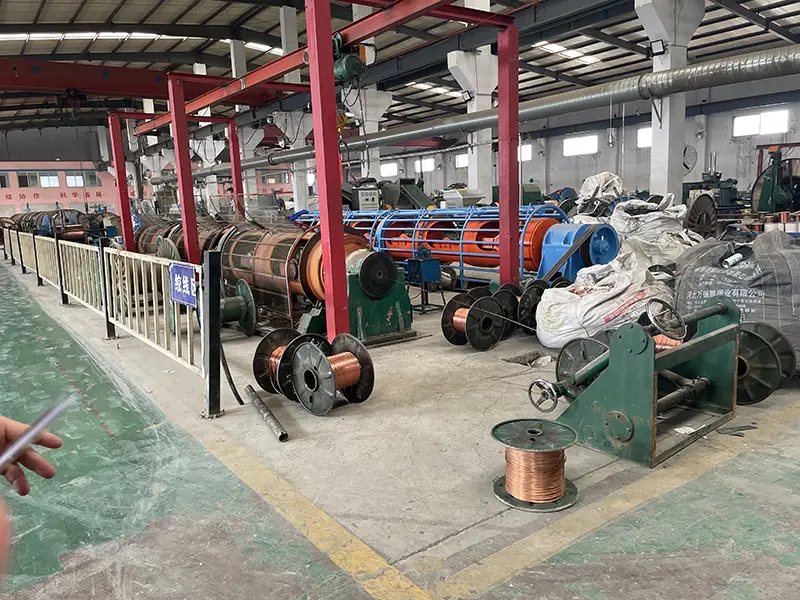

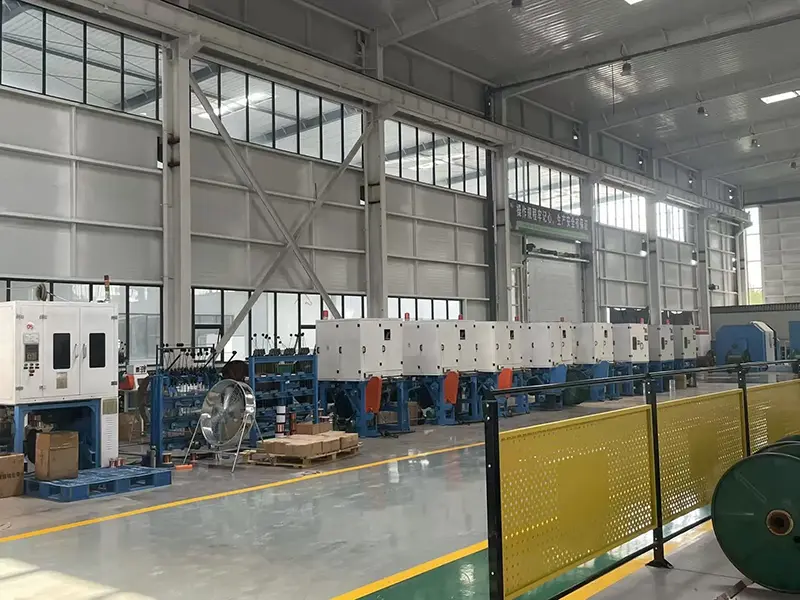

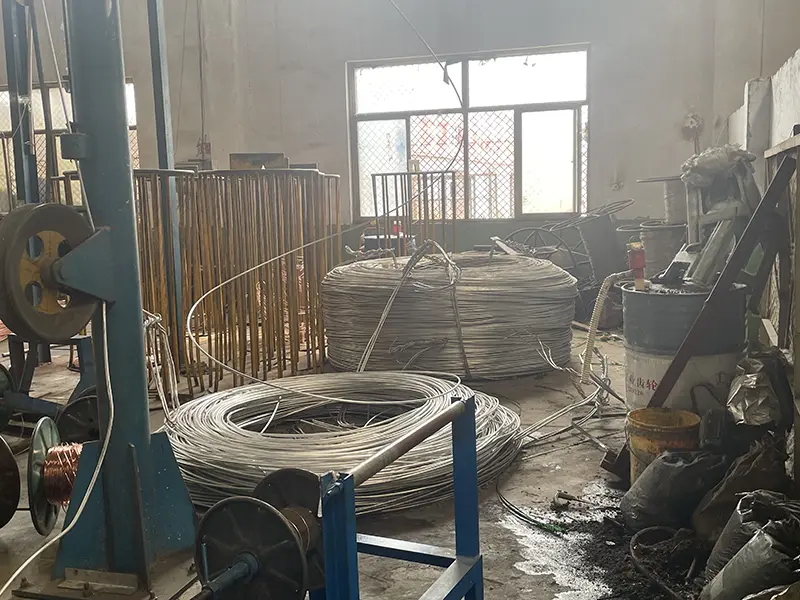

Qiancheng Cable, kabloyu kendi üretim tesisleri aracılığıyla üretiyor ve ürün denetimi için test yeteneklerini sürdürüyor. İlgili üretim aşamaları arasında iletken işleme, izolasyon ekstrüzyonu, yangına dayanıklı katmanın uygulanması ve dış kılıf ekstrüzyonu yer alır. Üretim ve denetim kayıtları, parti tanımlaması ve ürün doğrulaması için destekleyici bilgiler sağlayabilir.

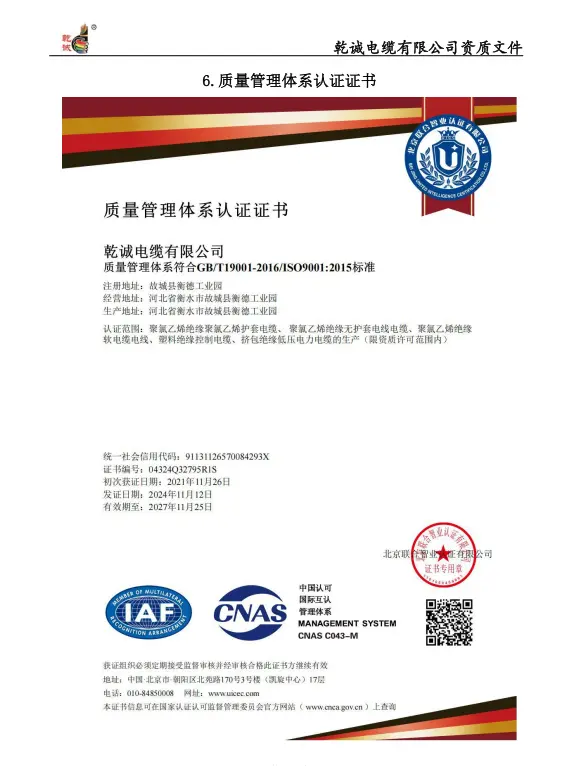

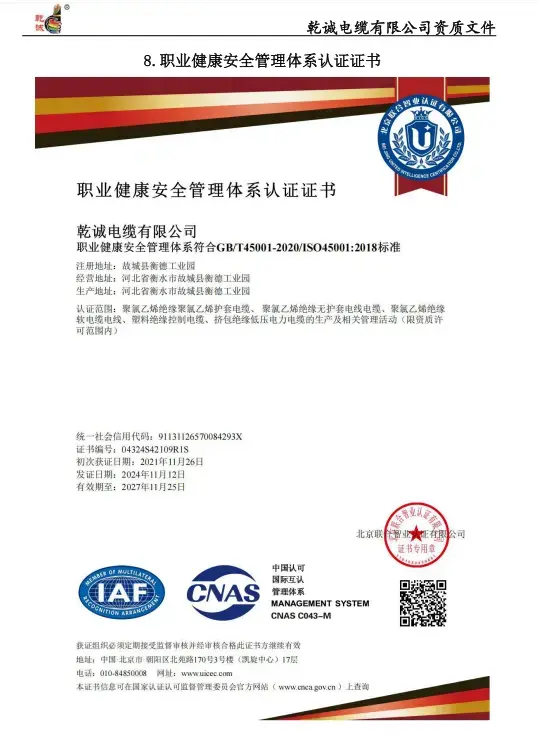

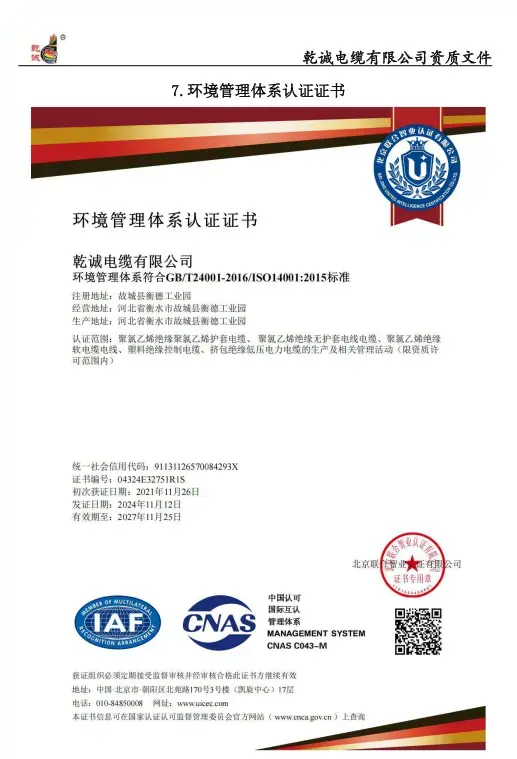

Mevcut şirket belgeleri arasında ISO 9001 kalite yönetimi, ISO 14001 çevre yönetimi ve ISO 45001 iş sağlığı ve güvenliği sertifikaları ile ilgili üretim nitelikleri yer almaktadır. Ürüne özel yangın test raporları ve elektriksel test kayıtları, amaçlanan projenin gereksinimlerine göre gözden geçirilmelidir.
Geçerli standart, kablo yapısına, nominal gerilime, yangın performansı gereksinimlerine ve hedef pazara bağlıdır. Sağlanan ürün bilgilerinde güç kablosu yapısı için GB/T 12706, yangına dayanıklılık testi için GB/T 19216, düşük voltajlı güç kabloları için IEC 60502-1 ve devre bütünlüğü testi için IEC 60331 referansları bulunmaktadır. Onay için gönderilmeden önce belirli bir ürün için tam standart sürüm ve test konfigürasyonu onaylanmalıdır.
İhracat projeleri için, varış ülkesine ve proje spesifikasyonuna bağlı olarak ek gereksinimler geçerli olabilir. Gerektiğinde, ilgili teknik belgeler ve uygunluk belgeleri sevkıyattan önce incelenerek, geçerli bölgesel gereksinimlere göre üretim ve testler düzenlenebilir.
Fiyat teklifi veya teknik inceleme için gerekli iletken kesitini, çalışma voltajını, tahmini yük akımını, kablo uzunluğunu, kurulum yöntemini, ortam veya toprak koşullarını, kablo gruplamasını ve izin verilen voltaj düşüşünü sağlamak yararlı olacaktır. Yangınla ilgili devreler için gerekli yangın testi sıcaklığı, süresi ve geçerli test standardı da belirtilmelidir.
Proje onayının gerekli olduğu durumlarda, alıcı, tedarik edilen kabloya ilişkin ürün özelliklerini, teknik verileri, elektriksel test kayıtlarını, yangın testi belgelerini ve şirket yeterlilik sertifikalarını talep edebilir. Bu belgelerin üretim öncesinde gözden geçirilmesi, seçilen yapının proje gereksinimlerine uygun olmasını sağlamaya yardımcı olur.
Alev geciktiricilik esas olarak alevin kablo boyunca yayılmasını sınırlamakla ilgilidir. Yangına dayanıklılık, belirli bir kablo yapısının belirli bir yangın testi altında belirli bir süre boyunca elektrik devresi bütünlüğünü koruyabilme yeteneği ile ilgilidir. Bu iki özelliğin birbirinin yerine geçebileceği düşünülmemelidir.
Sağlanan ürün bilgileri, 90 dakika süreyle 750 °C'de yangın testini belirtir. Bu, belirtilen kablo yapısı için tanımlanmış bir test koşuludur. Proje onayından önce test yöntemini, kablo konfigürasyonunu ve devre bütünlüğü gerekliliklerini doğrulamak için geçerli test raporu kontrol edilmelidir.
Alüminyumun yoğunluğu bakırdan daha düşüktür, bu da kablo ağırlığını azaltabilir ve daha uzun yollarda veya kurulum işleminin dikkate alındığı durumlarda faydalı olabilir. Daha yüksek elektrik direnci, iletken boyutunun ve voltaj düşüşü hesaplamalarının alüminyumun özelliklerini hesaba katması gerektiği anlamına gelir.
Ürün, kablo yapısının ve proje gerekliliklerinin bu yöntemlere izin verdiği durumlarda dış mekan havai yolları, kablo kanalları ve belirli doğrudan gömme kurulumları için düşünülebilir. Gerçek kurulum için UV maruziyeti, toprak koşulları, drenaj, mekanik koruma ve termal dağılım değerlendirilmelidir.
Alüminyum iletkenler için onaylanmış ve çalışma yüküne uygun terminalleri, pabuçları veya konnektörleri kullanın. Temas direncini ve bölgesel ısınmayı kontrol etmek için uygun sıyırma, hazırlama, sıkıştırma ve bağlantı yeri koruması önemlidir.
Ürün spesifikasyonuna ve proje gereksinimlerine bağlı olarak teknik veriler, elektriksel test kayıtları, yangın testi dokümantasyonu ve şirket yeterlilik sertifikaları inceleme için sunulabilir. Geçerli belgeler, gerçek kablo yapısına ve gerekli test standardına uygun olmalıdır.
