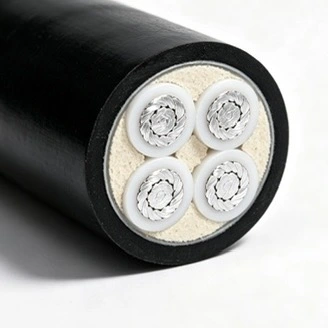

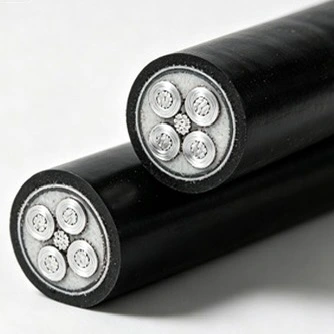

Qiancheng Alüminyum XLPE FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, yangına dayanıklılık, alev geciktirici performans ve kurulum ağırlığının birlikte dikkate alınması gereken düşük voltajlı güç dağıtımı için tasarlanmıştır. Kablo, bina güç sistemleri, kablo kanalları, belediye ağları ve endüstriyel tesisler gibi uygulamalar için alüminyum iletken, XLPE izolasyonu, mika yangına dayanıklı katman ve alev geciktirici dış kılıf kullanır.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
Al İletkenin DC Direnci (Ω/km) |
Test Gerilimi (kV/5 dak) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
İletken, akım taşıyan malzeme olarak alüminyum kullanır. Eşdeğer elektrik tasarımına sahip bir bakır iletkenle karşılaştırıldığında alüminyum, kablo kütlesini azaltabilir; bu da uzun kablo mesafeleri, kablo tepsisi yükleme ve kurulum işlemleri için uygun olabilir. İletken kesiti akım taşıma kapasitesine, gerilim düşümüne, montaj şartlarına ve geçerli elektrik standardına göre seçilmelidir.
Çapraz bağlı polietilen, iletkenin etrafındaki birincil elektrik yalıtımını sağlar. Geleneksel PVC yalıtımıyla karşılaştırıldığında XLPE genellikle daha yüksek izin verilen çalışma sıcaklığı ve termal yaşlanmaya karşı direnci nedeniyle seçilir. Gerçek çalışma sıcaklığı, kısa devre koşulları ve servis ortamı geçerli ürün özelliklerine ve kurulum standardına uygun olmalıdır.
Tanımlanmış yangın koşullarına maruz kaldığında yalıtımın ve devre bütünlüğünün korunmasına yardımcı olmak için kablo yapısına mika bazlı yangına dayanıklı bir katman eklenmiştir. Yangına dayanıklılık ve alev geciktirme ayrı performans özellikleridir, dolayısıyla gerekli test yöntemi, süre ve kabul kriterleri proje spesifikasyonuna ve mevcut test belgelerine göre doğrulanmalıdır.
Dış kılıf mekanik koruma sağlar ve alev geciktirici performansa katkıda bulunur. Dış mekan veya hendek kurulumuna uygunluğu, belirtilen kılıf bileşiğine, ultraviyole maruziyetine, neme, sıcaklığa ve mekanik koşullara bağlıdır. Kablonun ciddi çevresel veya mekanik strese maruz kaldığı durumlarda kurulum koruması dikkate alınmalıdır.
Alüminyum XLPE FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, alüminyum iletkeni XLPE izolasyonu, yangına dayanıklı katman ve alev geciktirici kılıfla birleştirir. Bu yapı, projenin elektrik, ısıl ve yangın performansı gereksinimlerinin tek bir malzeme özelliğine dayanmak yerine ayrı ayrı ele alınmasına olanak sağlar.
Yangına dayanıklı yapının, belirtilen yangın testi koşulları altında devre sürekliliğini desteklemesi amaçlanmaktadır. Doğrulanan süre ve sıcaklık, her yangın senaryosu için genel bir çalışma garantisi olarak ele alınmak yerine ilgili test raporundan alınmalıdır.
Alev geciktiricilik, kablo yapısının belirli bir test altında alev yayılımını sınırlama yeteneği ile ilgilidir. Belirli yangın koşullarında belirli bir süre boyunca devre bütünlüğünün korunmasıyla ilgili olan yangına dayanıklılıktan farklıdır. Proje kabulü için her iki gereksinimin de geçerli standartlara ve test belgelerine göre kontrol edilmesi gerekir.

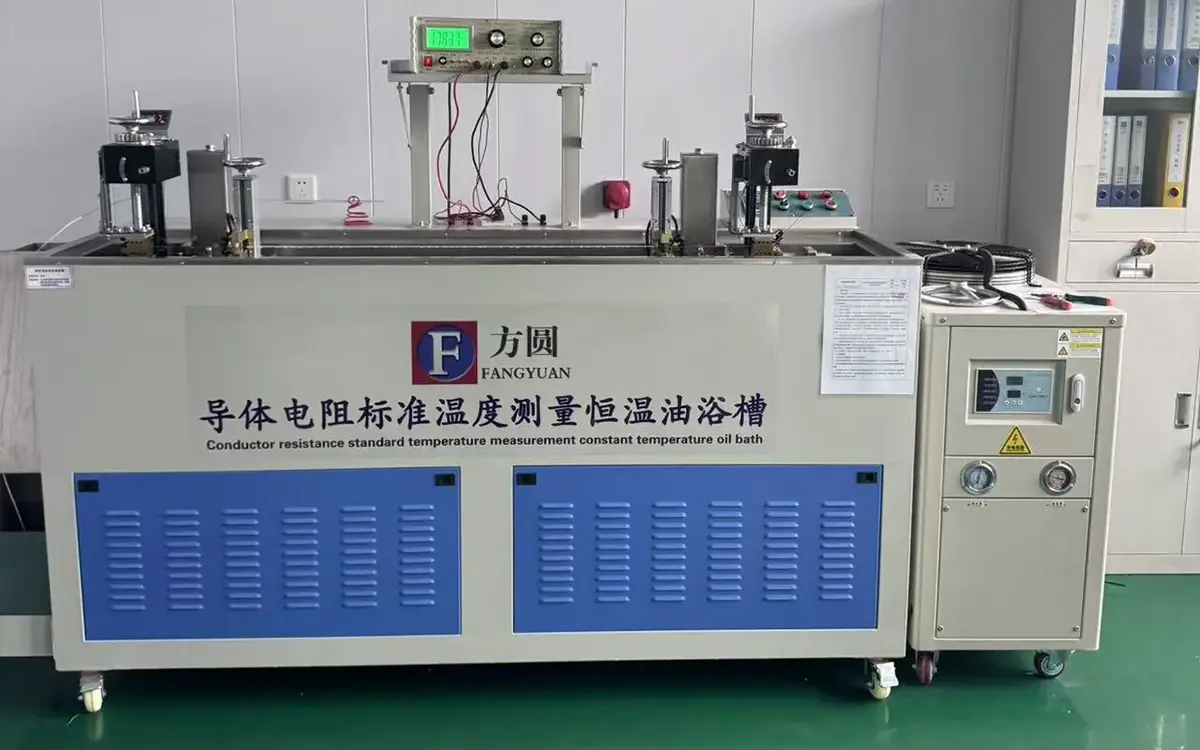

XLPE yalıtımı, iletkeni dış koruyucu katmanlardan ayırır ve normal çalışma sırasında elektriksel yalıtım sağlar. Bitmiş kablo muayenesi, sipariş edilen spesifikasyona ve geçerli test gereksinimlerine göre boyut kontrollerini, iletken direncini, yalıtımla ilgili testleri ve gerilime dayanıklılık testlerini içerebilir.

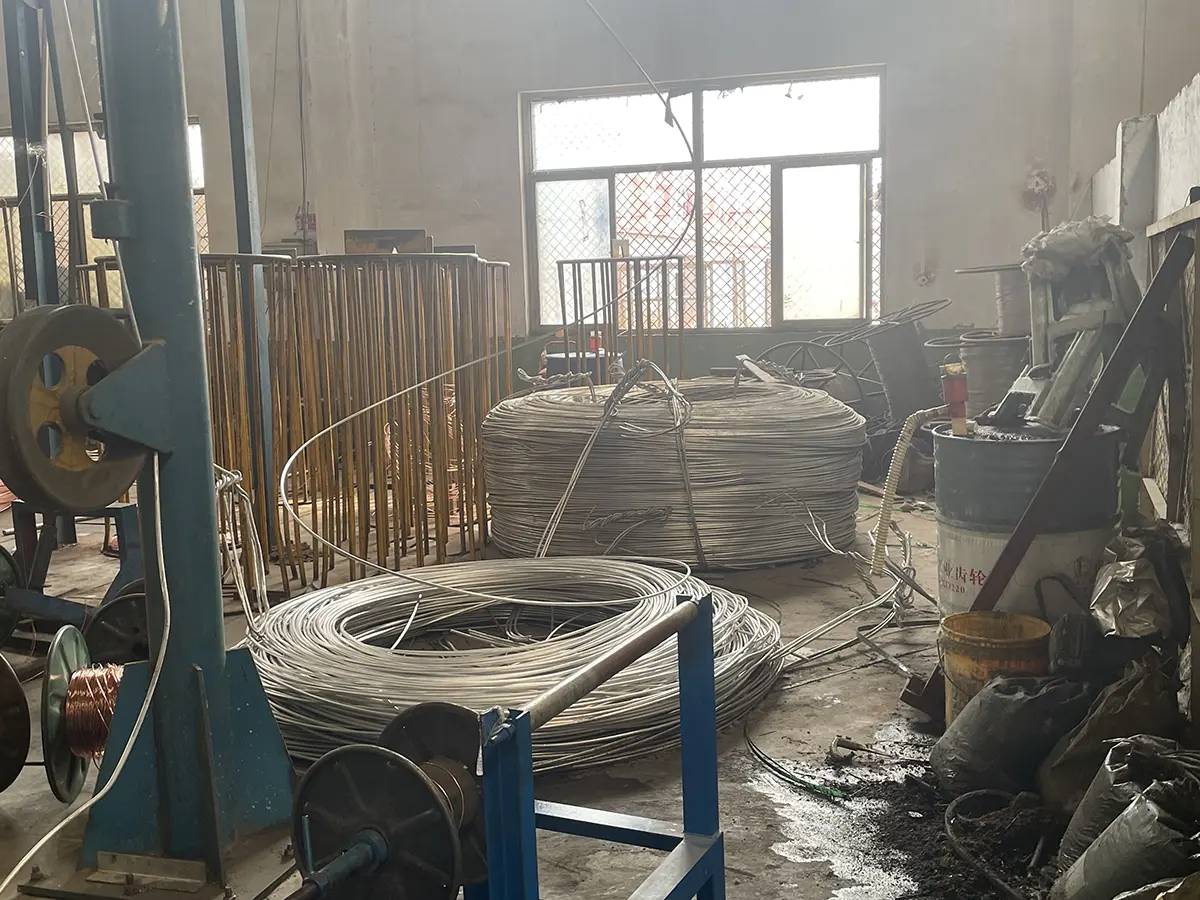

Kablo üretiminden önce alüminyum iletken malzemesinin gerekli elektriksel ve boyutsal özellikleri kontrol edilmelidir. Üretim kayıtları ve bitmiş kablo test sonuçları, parti izlenebilirliği için bir temel sağlar. Bir proje sözleşmesinin gerektirdiği durumlarda, üzerinde anlaşmaya varılan denetim kapsamına göre fabrika denetimi veya üçüncü taraf numune alımı düzenlenebilir.
Kablo seçiminde yük akımı, kurulum yöntemi, ortam sıcaklığı, kablo gruplaması, voltaj düşüşü ve kısa devre koşulları dikkate alınmalıdır. Tablodaki hacim değerleri, listelenen konfigürasyonlar için referans verileridir; nihai iletken boyutu, proje standardının gerektirdiği hesaplama yöntemi ve düzeltme faktörleri kullanılarak doğrulanmalıdır.
PVC izolasyonlu, PVC kılıflı veya halojensiz alev geciktirici kılıflı kablolar için tesisat ortam sıcaklığı 0°C'den düşük olmayacaktır. Düşük sıcaklıkta kurulum yalnızca kablo yapısı ve kurulum prosedürü buna izin verdiğinde yapılmalıdır.
|
Öğe |
Tek damarlı Kablo |
|
Çok çekirdekli Kablo |
|
|
|
Zırhsız |
Zırhlı |
Zırhsız |
Zırhlı |
|
Kurulum sırasında minimum bükülme yarıçapı |
20 gün |
15 gün |
15 gün |
12 boyutlu |
|
Bağlantı kutuları ve terminallerin yakınında minimum bükülme yarıçapı (bükülme, örneğin kılavuz plakalar oluşturularak dikkatlice kontrol edilecektir) |
15 gün |
12 boyutlu |
12 boyutlu |
10 gün |
Kablo döşenmesi tamamlandıktan sonra 3,5 kV test geriliminde 15 dakika süreyle gerilim dayanım testi yapılacaktır.
Alüminyum XLPE FR Yangına Dayanıklı Alçak Gerilim Güç Kablosu, hastanelerde, okullarda, ticari binalarda, endüstriyel tesislerde, belediye boru ağlarında ve benzeri projelerde alçak gerilim yangın güvenliği güç dağıtımı için düşünülebilir. Seçim gerekli yüke, gerilime, kurulum yöntemine, çevresel koşullara ve yangın performansı gereksinimlerine göre yapılmalıdır.
Yangın performansı gerekliliklerinin proje spesifikasyonunun bir parçasını oluşturduğu iç mekan kablo kanallarına monte edilen düşük voltajlı güç devreleri için uygundur. Kurulum sırasında kablo destek aralığı, gruplandırma ve ısı dağılımı dikkate alınmalıdır.
Kablo, kılıf yapısı ve çevre koşulları uygun olduğunda dış mekan havai tesisatlarda ve kablo kanallarında kullanılabilir. Kurulumdan önce UV maruziyeti, nem, sıcaklık değişiklikleri ve mekanik koruma değerlendirilmelidir.
Kablo yapısının ve proje gereksinimlerinin izin verdiği durumlarda, doğrudan hafif gömme düşünülebilir. Kurulum yöntemi onaylanmadan önce toprak koşulları, nem, korozyon, gömme derinliği ve mekanik koruma değerlendirilmelidir.
Uzun süreli su altı daldırma döşemesi yasaktır. Sürekli suya maruz kalan, ciddi kimyasal kirlenmeye sahip, istisnai mekanik yüklemeye sahip veya diğer özel koşullara sahip yerler için, bu koşullar için özel olarak tasarlanmış bir kablo yapısı seçilmelidir.
Qiancheng, kablo üretimi ve bitmiş ürün testleri için üretim ve denetim kayıtlarını tutar. Ürün konfigürasyonuna ve proje gereksinimlerine bağlı olarak belgeler, ürün özelliklerini, fabrika test kayıtlarını, gerilime dayanıklılık test sonuçlarını, yangın performansı test raporlarını ve parti izlenebilirlik bilgilerini içerebilir.
İhracat projeleri için müşteriler gerekli iletken boyutunu, kablo uzunluğunu, kurulum yöntemini, yangın performansı gerekliliklerini ve geçerli standartları önceden sağlayabilir. Bu bilgi, üretim öncesinde uygun kablo yapısının ve dokümantasyon paketinin belirlenmesine yardımcı olur.
Sözleşmenin gerektirdiği durumlarda müşteri fabrika ziyaretleri, mutabakata varılan denetim prosedürleri ve bağımsız üçüncü taraf numune alma işlemleri düzenlenebilir. Boy kesme ve yüzey işaretleme de sipariş spesifikasyonuna göre tartışılabilir.
C: Benzer elektriksel tasarım koşulları altında alüminyum, bakırla karşılaştırıldığında iletken kütlesini azaltır. Kablo ağırlığı ve maliyetindeki gerçek fark iletken boyutuna, kablo yapısına, kurulum yöntemine ve proje gereksinimlerine bağlıdır. İletken boyutlandırması yalnızca ağırlığa göre yapılmamalıdır.
C: Mika tabakası iletkenin etrafında yangına dayanıklı bir bariyer görevi görür. Nitelikli bir yangın testi altında, belirlenen test süresi boyunca elektrik yalıtımının ve devre bütünlüğünün korunmasına yardımcı olur. Doğrulanan performans ilgili test raporundan alınmalıdır.
C: XLPE genellikle daha yüksek çalışma sıcaklığı kapasitesinin ve termal yaşlanmaya karşı direncin gerekli olduğu yerlerde seçilir. Uygun yalıtım sistemi hala voltaj seviyesine, ortam koşullarına, kurulum yöntemine ve geçerli standarda bağlıdır.
C: Seçimde yük akımı, kurulum yöntemi, ortam sıcaklığı, gruplandırma, voltaj düşüşü ve kısa devre koşulları dikkate alınmalıdır. Spesifikasyon tablosunda gösterilen kapasite değerleri, geçerli tasarım hesaplaması ve düzeltme faktörleriyle birlikte kullanılmalıdır.
C: Kurulum sırasında, minimum bükülme yarıçapı, zırhsız tek çekirdekli kablo için 20D, zırhlı tek çekirdekli kablo için 15D, zırhsız çok çekirdekli kablo için 15D ve zırhlı çok çekirdekli kablo için 12D'dir. Bağlantı kutuları ve terminallerin yakınında belirtilen değerler sırasıyla 15D, 12D, 12D ve 10D'dir.
C: Sağlanan kurulum gereksinimlerine göre, 3,5 kV'de 15 dakika süreyle döşendikten sonra gerilime dayanıklılık testi gerçekleştirilecektir. Gerçek test prosedürü, geçerli proje spesifikasyonlarına ve güvenlik gerekliliklerine uygun olmalıdır.
C: Çevre ve kurulum koşulları uygun olduğunda dış mekan havai kurulumu, kablo kanalı kurulumu ve hafif doğrudan gömme düşünülebilir. Uzun süreli su altında kalmak yasaktır. Kurulumdan önce UV maruziyeti, nem, toprak koşulları ve mekanik koruma değerlendirilmelidir.
C: Ürün konfigürasyonuna ve sözleşmeye bağlı olarak mevcut belgeler, ürün spesifikasyonlarını, fabrika test kayıtlarını, gerilime dayanıklılık test sonuçlarını, yangın performansı test raporlarını ve seri izlenebilirlik kayıtlarını içerebilir. Üretimden önce gerekli belgeler teyit edilmelidir.
