Metal Korumalı Kömür Kesici Kauçuk Kablo

Ürün Modeli: MCPT, MCPTJ.

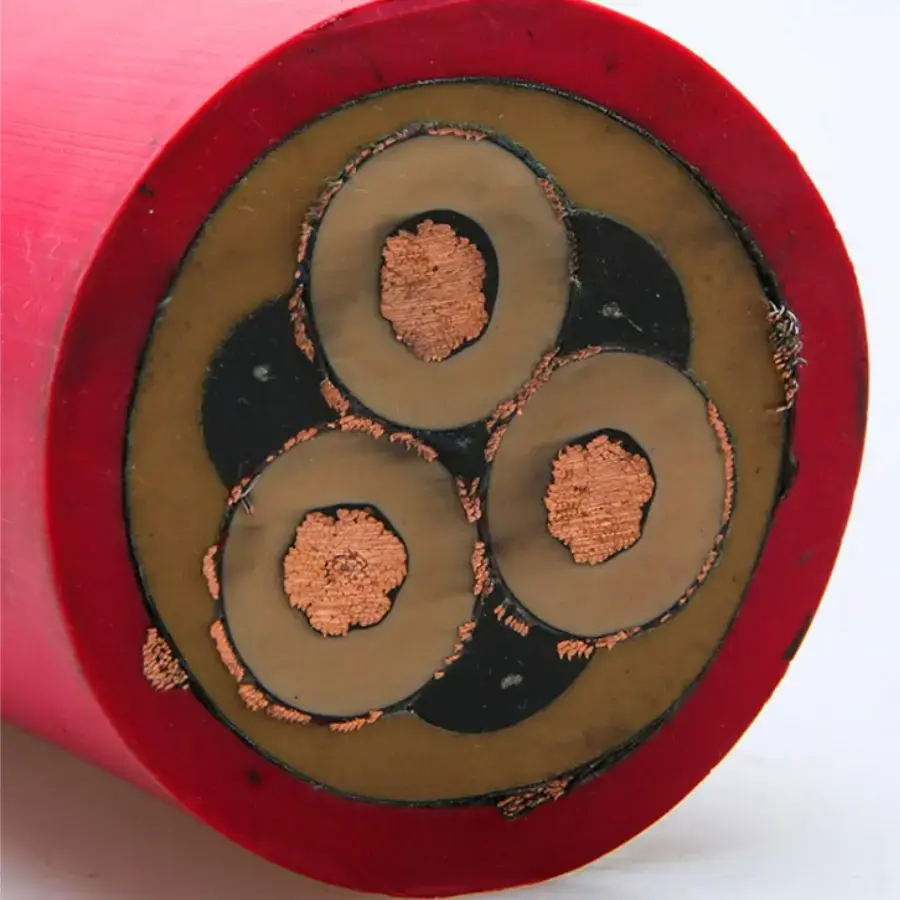

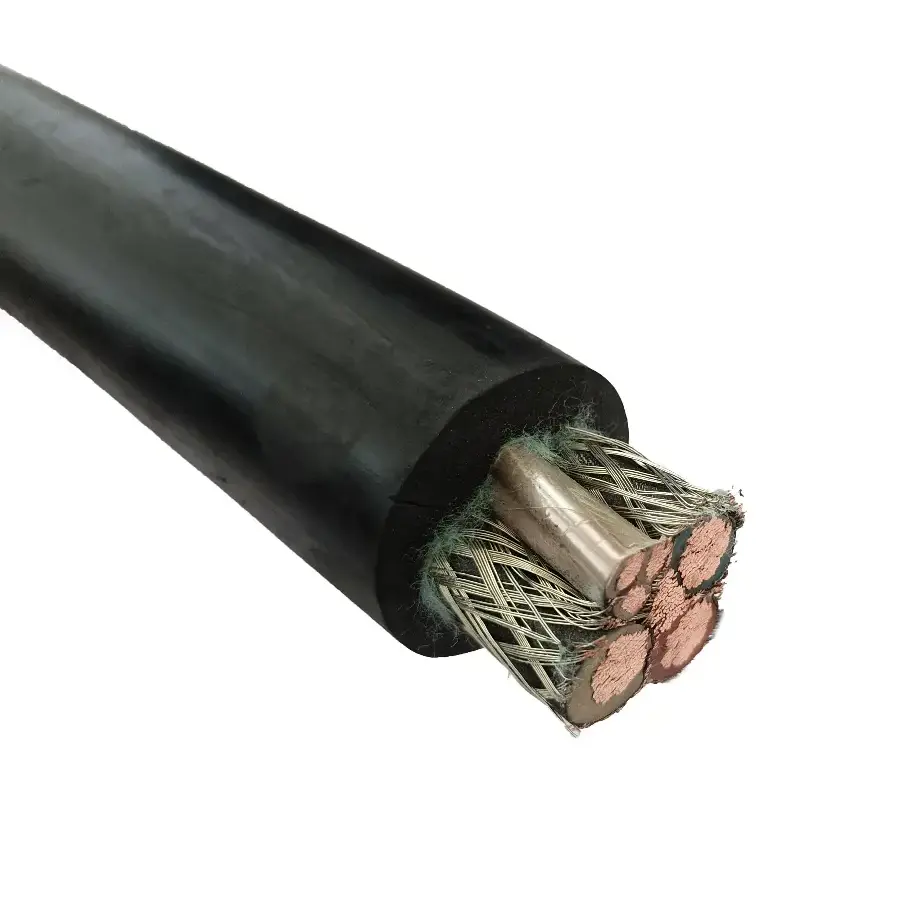

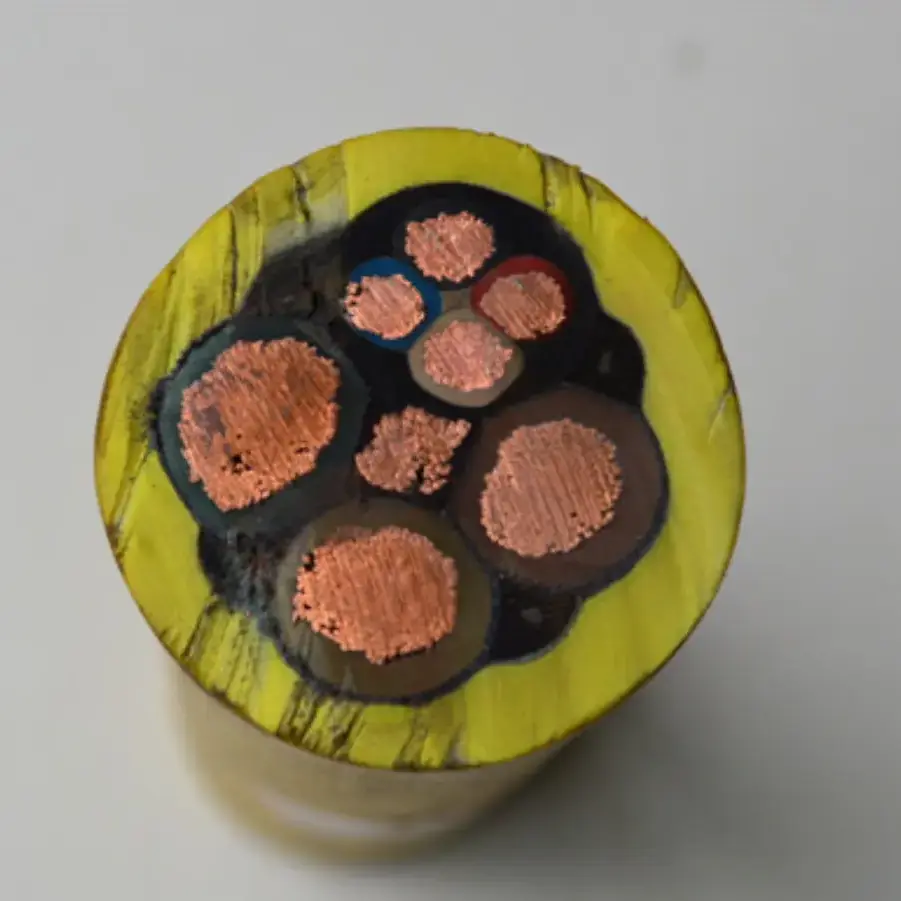

Metal Korumalı Kömür Kesici Kauçuk Kablo, kömür kesicilere yönelik esnek kauçuk kılıflı bir madencilik kablosudur. Sağlanan ürün bilgileri MT/T 818.4-2009'a atıfta bulunmaktadır ve yer altı kömür madenciliği uygulamalarındaki güç kaynağı ve kontrol sinyali iletimini kapsamaktadır. Yapısı, tekrarlanan hareket, sürükleme ve bükme içeren çalışma koşulları için çok telli kalaylı oksijensiz bakır iletken, özel kauçuk yalıtım, bakır tel örgülü koruma ve yüksek mukavemetli kauçuk dış kılıfı birleştirir.

Ürün Özellikleri, Boyutları ve Teknik Parametre Tablosu

Uygulama Senaryoları

1. Büyük ve Orta Ölçekli Yeraltı Kömür Madenlerinde Tam Mekanize Madencilik Yüzeyleri

Metal Korumalı Kömür Kesici Kauçuk Kablo, kömür kesiciler ve diğer mobil madencilik ekipmanlarıyla ilgili güç ve kontrol bağlantıları için kullanılabilir. Esnek iletkeni ve kauçuk kılıflı yapısı, ekipmanın çalışması sırasında kablonun tekrar tekrar hareket ettirildiği kurulumlar için tasarlanmıştır.

2. Yüksek Gazlı ve Patlama Tehlikeli Kömür Madenleri

Özel gaz veya patlama kontrolü gereksinimleri olan yer altı madenleri, geçerli madencilik güvenliği düzenlemelerine uygun kablo yapılarına ihtiyaç duyar. Kablo seçiminde maden sınıflandırması, ekipman voltajı, alev geciktirici gereksinimleri ve projenin kabulü için gereken sertifikalar veya test belgeleri dikkate alınmalıdır.

3. Yeraltı Trafo Merkezleri ve Kömür Kesiciler Arasındaki Mobil Bağlantılar

Mobil trafo merkezleri ve kömür kesiciler arasındaki bağlantılar, tekrarlanan sürükleme, bükme ve bükme ile birlikte nispeten uzun kablo mesafelerini gerektirebilir. Esnek iletken yapısı bu tür mobil güç kaynağı düzenlemesi için tasarlanmıştır; kurulumun belirtilen mekanik sınırlar dahilinde kalması gerekir.

4. Su Püskürtmeli ve Mekanik Etkili Islak Yeraltı Alanları

Su spreyi, toz ve düşen gang, kablo kılıfına ilave mekanik ve çevresel talepler getirebilir. Belirtilen yüksek mukavemetli kauçuk kılıf, aşınmaya, yağa, darbeye ve sürüklenmeye karşı direnç sağlayarak, bu koşullara maruz kalan yer altı kurulumları için kılıfın durumunu önemli bir husus haline getirir.

5. Kömür Madeni Yeniden İnşası ve Otomatik Madencilik Sistemleri

Değişken frekanslı ekipman, izleme devreleri veya diğer elektrikli kontrol sistemlerini içeren madencilik projeleri için metal koruyucu katman, elektromanyetik parazitin kontrol ve sinyal devreleri üzerindeki etkisinin azaltılmasına yardımcı olabilir. Koruma düzenlemesi ve kontrol çekirdeği konfigürasyonu, bağlı ekipmana ve topraklama yöntemine uygun olmalıdır.

Pratik Endüstri Sorunları Çözüldü

1. Yüksek Güçlü Madencilik Ekipmanlarının Çevresindeki Elektromanyetik Parazit

Yüksek güçlü elektrikli ekipmanlar, yakındaki izleme ve kontrol devrelerini etkileyen elektromanyetik girişim oluşturabilir. Bakır tel örgülü metal koruma, tanımlanmış bir koruma katmanı sağlar; sağlanan spesifikasyon, ≥%90'lık bir kapsama oranını gösterir. Genel ekranlama performansını değerlendirirken kablo topraklaması ve kurulum koşulları da dikkate alınmalıdır.

2. Tekrarlanan Sürükleme ve Bükmeden Kaynaklanan Mekanik Stres

Kömür kesici kablolar, ekipmanın çalışması sırasında iletken, yalıtım ve kılıf üzerinde tekrarlanan mekanik strese neden olabilecek harekete maruz kalır. Çok telli esnek bakır iletken ve kauçuk yapı bu tür harekete uyum sağlayacak şekilde tasarlanmıştır. Gerçek bükme performansı, desteklenmeyen sabit çevrim ömrü iddiası yerine geçerli test yöntemi ve kurulum gereksinimleri kullanılarak değerlendirilmelidir.

3. Yeraltı Madenciliği için Alev Geciktirici Gereksinimler

Alev geciktirici performans, yer altı kömür madenlerinde kablo seçiminin önemli bir parçasıdır. Sağlanan teknik veriler, alev geciktirici kalite için MT 386'ya referans vermektedir. Belirli bir maden projesi için gerekli güvenlik sertifikası ve test belgelerinin, gerçek kablo modeli ve uygulamasına göre doğrulanması gerekir.

4. Islak ve Mekanik Olarak Zorlu Koşullarda Kılıf Koruması

Su spreyi, toz, gang etkisi ve tekrarlanan sürükleme, yeraltında çalışma sırasında kılıfın aşınmasına katkıda bulunabilir. Belirtilen dış kılıf aşınmaya dayanıklı, yağa dayanıklı, darbeye dayanıklı ve sürüklenmeye dayanıklı olarak tanımlanmakta olup ilgili çalışma koşulları altında kablo yapısına koruma sağlamaktadır.

5. Kontrol ve İzleme Gereksinimleri

Bazı kablo konfigürasyonları, madencilik ekipmanının elektrik ve izleme gereksinimlerini karşılamak için güç çekirdeklerini kontrol çekirdekleriyle birleştirir. İzleme veya koruma fonksiyonlarının gerekli olduğu durumlarda, gerçek çekirdek düzenlemesi ve bağlantı yöntemi, ekipman üreticisi veya elektrik sistemi tasarımcısı ile onaylanmalıdır.

6. Teknik Parametrelerin ve Madencilik Dokümantasyonunun Doğrulanması

Madencilik projeleri, kablo standartlarının, elektriksel parametrelerin, alev geciktirici performansın ve güvenlikle ilgili belgelerin doğrulanmasını gerektirebilir. Ürün spesifikasyonları, test raporları ve geçerli sertifikalar, proje için sağlanan gerçek modele, voltaj değerine ve kablo konfigürasyonuna uygun olmalıdır.

Kapsamlı Ürün Avantajları

1. İzlenebilir Ürün ve Denetim Bilgileri

Qiancheng, proje gereksinimlerine göre ürün tanımlaması ve ilgili üretim veya denetim belgelerini sağlayabilir. Resmi denetime veya kabule tabi madencilik projeleri için belgeler, gerçek kablo modeli, spesifikasyon ve üretim partisiyle karşılaştırılarak kontrol edilmelidir.

2. Kontrollü Kablo Yapımı

İletken, kauçuk yalıtım, metal koruma ve dış kılıfın her biri kablonun elektriksel ve mekanik özelliklerine katkıda bulunur. Bu üretim aşamaları üzerinde kontrolün sürdürülmesi, bitmiş kablonun belirtilen yapıyla tutarlı kalmasına yardımcı olur. Elektrik ve mekanik inceleme öğeleri, geçerli ürün gereksinimlerine göre düzenlenebilir.

3. Mobil Madencilik Ekipmanlarına Uyarlanmış Yapı

Çok telli bakır iletken, kauçuk yalıtım, örgülü metal koruma ve yüksek mukavemetli kauçuk kılıfın kombinasyonu, mobil kömür madenciliği ekipmanıyla ilgili çeşitli gereksinimleri karşılar. Bunlar arasında tekrarlanan hareket, mekanik temas, elektriksel koruma ve yeraltına çevresel maruz kalma yer alır.

4. Çoklu Gerilim ve İletken Özellikleri

Tedarik edilen ürün yelpazesi, 25mm²'den 150mm²'ye kadar iletken kesitlerini ve 0,66/1,14kV ve 1,9/3,3kV nominal gerilimleri kapsar. Güç çekirdeği ve kontrol çekirdeği konfigürasyonları, ekipman bağlantısına ve kablo modeline göre seçilebilir. Teklif ve üretim detayları gerekli voltaj, iletken boyutu, çekirdek yapısı, uzunluk ve kurulum koşullarından doğrulanabilir.

5. Madencilik Projelerine İlişkin Teknik Dokümantasyon

Proje gereksinimlerine bağlı olarak teknik belgeler ürün özelliklerini, muayene kayıtlarını, test raporlarını ve geçerli madencilik güvenlik sertifikalarını içerebilir. İhracat siparişleri veya resmi maden kabulü için, sağlanan belgelerin nihai kablo spesifikasyonuna uygun olması için gerekli belge listesi üretimden önce onaylanmalıdır.

Soru-Cevap

1. Metal Korumalı Kömür Kesici Kauçuk Kablonuz Hangi Standarda Uygundur?

Sağlanan ürün bilgilerinde MCPT ve MCPTJ modelleri için MT/T 818.4-2009 referansı bulunmaktadır. İlgili standart, sertifikasyon ve test belgeleri, gerekli voltaj ve kablo konfigürasyonuna göre onaylanmalıdır.

2. Hangi İletken Boyutları ve Gerilim Değerleri Mevcuttur?

Sağlanan spesifikasyon, 25mm² ila 150mm² arasındaki iletken kesitlerini ve 0,66/1,14kV ve 1,9/3,3kV nominal gerilimleri kapsar. Güç çekirdeği ve kontrol çekirdeği kombinasyonları, ekipman ve devre gereksinimlerine göre seçilebilir.

3. Bu Madencilik Kablosu Tipik Olarak Nerede Kullanılır?

Yeraltı kömür madenciliği ekipmanı ve ilgili güç veya kontrol bağlantıları, özellikle tekrarlanan sürükleme, bükme, bükme, nem, toz ve mekanik darbe içeren kurulumlar için tasarlanmıştır.

4. Metal Koruyucu Katmanın İşlevi Nedir?

Bakır tel örgülü koruma, kablo damarlarının çevresinde elektromanyetik koruma sağlar. Sağlanan teknik özellikler, ≥%90'lık bir ekranlama kapsamını belirtir. Uygun topraklama ve kurulum aynı zamanda ekranlama sisteminin etkinliğiyle de ilgilidir.

5. Kablo Tekrarlanan Bükme Açısından Nasıl Değerlendirilmelidir?

Çok telli bakır iletken ve kauçuk yapı, esnek mobil uygulamalara yöneliktir. Bükülme yarıçapı, hareket frekansı, sürükleme yöntemi ve kurulum koşulları, geçerli ürün spesifikasyonuna ve test gereksinimlerine göre kontrol edilmelidir.

6. Madencilik Projeleri İçin Teknik Doküman Verilebilir mi?

Proje gereksinimlerine göre teknik özellikler, muayene kayıtları ve geçerli sertifika veya test belgeleri tartışılabilir. İhracat siparişleri veya resmi maden kabulü için gerekli belgelerin sipariş verilmeden önce onaylanması gerekir.
