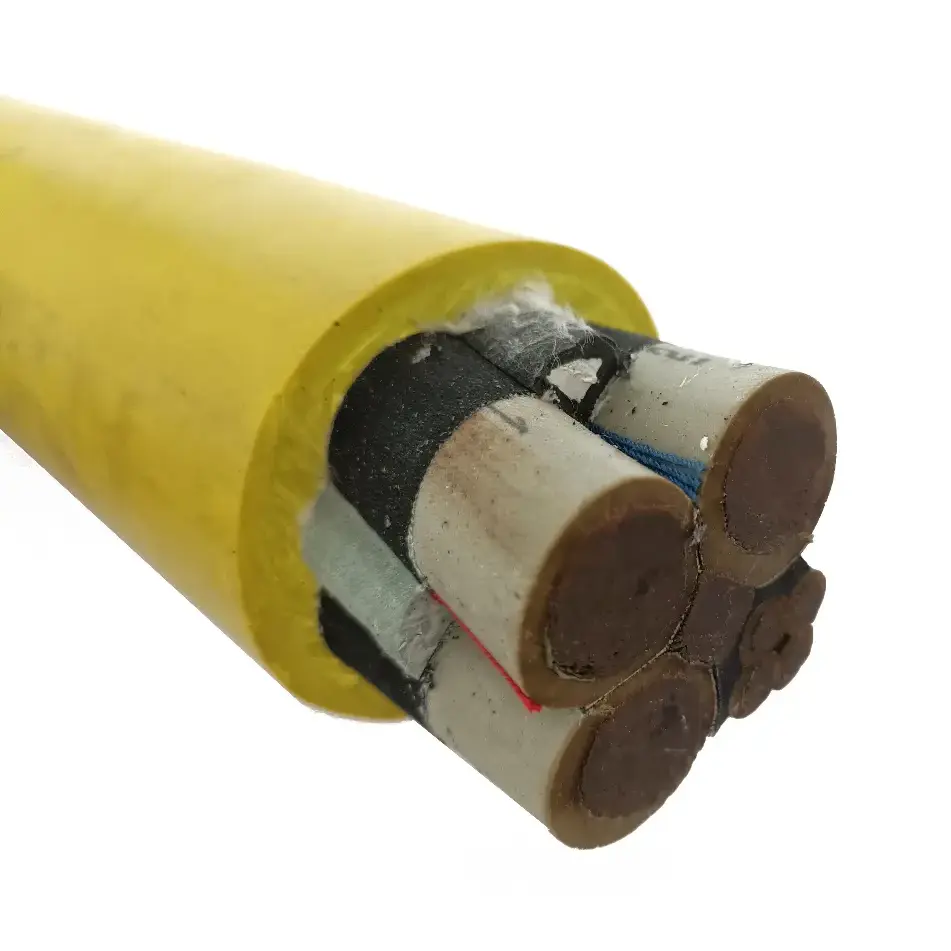

Korumalı Kömür Kesici Kauçuk Kablo

Modeller: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, vb.

Korumalı Kömür Kesici Kauçuk Kablo, kömür kesiciler gibi yer altı kömür madenciliği ekipmanlarında mobil güç kaynağı ve kontrol bağlantıları için kullanılır. Yapısı çok telli oksijensiz bakır iletkeni, özel amaçlı kauçuk yalıtımı, metalik korumayı ve yüksek mukavemetli kauçuk kılıfı birleştirir. Sağlanan spesifikasyonlar, kablonun tekrarlanan harekete, bükülmeye, sürüklenmeye ve mekanik temasa maruz kaldığı uygulamalar için çeşitli voltaj seviyelerini ve iletken kesitlerini kapsar.

Ürün Özellikleri ve Teknik Parametreler Tablosu

Tipik Uygulama Koşulları

Bu kablo tipi, güç kablosunun sürekli harekete ve mekanik gerilime maruz kalabileceği yer altı mobil madencilik ekipmanları için tasarlanmıştır. Gerçek spesifikasyon, ekipman voltajına, akım talebine, iletken kesitine, çekirdek konfigürasyonuna ve kurulum koşullarına göre seçilmelidir.

1. Tam Mekanize Kömür Madenciliği Yüzeyleri

Kömür kesiciler ve diğer mobil ekipmanlar, çalışma yüzeyi boyunca tekrarlanan hareketleri karşılayabilecek kablo yapılarına ihtiyaç duyar. Esnek iletken ve kauçuk kılıf, bükülme, sürüklenme ve çevredeki ekipmanlarla temas gibi kablo yönlendirme koşullarına uygundur.

2. Mobil Yeraltı Elektrik Ekipmanları

Nominal voltajı, çekirdek düzeni ve mekanik gereksinimleri kurulumla eşleştiğinde kablo, diğer mobil madencilik ekipmanlarındaki güç ve kontrol bağlantıları için de düşünülebilir. Ekipman tipi ve bağlantı konfigürasyonu spesifikasyondan önce onaylanmalıdır.

3. Elektromanyetik Girişimin Olduğu Alanlar

Metalik koruyucu katman, kablo damarları çevresinde iletken bir bariyer sağlar ve elektromanyetik parazitin kontrol ve sinyal devreleri üzerindeki etkisinin azaltılmasına yardımcı olabilir. Ekranlama gereksinimleri, ekipman tasarımı ve topraklama düzenlemesi ile birlikte değerlendirilmelidir.

4. Islak, Tozlu ve Mekanik Açıdan Zorlu Maden Alanları

Kauçuk yalıtım ve dış kılıf, nem, toz, sürüklenme ve mekanik temasın meydana gelebileceği yer altı ortamları için tasarlanmıştır. Kablo seçiminde yine de sahadaki fiili suya maruz kalma durumu, kurulum yolu, sıcaklık ve mekanik yük dikkate alınmalıdır.

Temel Teknik Hususlar

Kömür madeni kablo seçimi için elektriksel değerler tek başına yeterli değildir. Kablo yapısı, kurulum hareketi, ekranlama gereklilikleri ve çevre koşulları, sipariş vermeden önce ekipmana ve maden düzenine göre kontrol edilmelidir.

1. Elektrik Değeri ve İletken Boyutu

Mevcut voltaj aralığı 0,38/0,66 kV, 0,66/1,14 kV ve 1,9/3,3 kV'yi içerir ve iletken kesitleri, verilen spesifikasyonda 16 mm² ila 120 mm² arasında listelenmiştir. Uygun boyut, ekipman yüküne, izin verilen voltaj düşüşüne, kablo uzunluğuna ve kurulum koşullarına bağlıdır.

2. Mobil Ekipmanlar için Esnek Yapı

Tekrarlanan hareket, mobil madencilik kablosuna, sabit kurulumlu kabloya göre farklı mekanik gereksinimler getirir. Çok telli bakır iletken ve kauçuk yapı, tekrarlanan bükülme ve burulma içeren uygulamalar için tasarlanmıştır.

3. Kontrol ve Sinyal Devreleri için Ekranlama

Kablo, bakır tel örgü ve fiber kullanan kompozit metalik bir koruma içerir. Yüksek güçlü elektrikli ekipmanın yakınında kontrol sinyalleri taşıyan kurulumlar için ekranlama düzenlemesi, ekipmanın topraklama ve kontrol sistemi gereksinimleriyle uyumlu olmalıdır.

4. Kılıf Koruması

Dış kauçuk kılıf aşınmaya dayanıklı, yağa dayanıklı, sürüklenmeye dayanıklı ve darbeye dayanıklı olarak belirtilmiştir. Bu özellikler, kablonun hareketli makinelere yakın olarak yönlendirildiği veya tekrarlanan mekanik temasa maruz kaldığı durumlarda geçerlidir.

5. Alev Geciktirici Performans

Sağlanan spesifikasyon, alevin ortadan kaldırılmasından sonra kendi kendine sönme de dahil olmak üzere MT 386 madencilik alev geciktirici gerekliliklerine uygunluğu belirtir. Bir madenin özel sertifikasyon veya test kayıtları gerektirdiği durumlarda proje belgeleri ve ilgili kablo özellikleri kontrol edilmelidir.

Kalite ve Dokümantasyon

Madencilik kablosu tedariki için teknik doğrulama, ürün modelini, nominal voltajı, iletken kesitini, çekirdek konfigürasyonunu, elektriksel test gerekliliklerini ve geçerli madencilik standartlarını kapsamalıdır. Bu ayrıntılar, kabloyu yalnızca nominal gerilime göre seçmek yerine, ekipmanla ve kurulum koşullarıyla eşleştirmek için pratik bir temel sağlar.

Qiancheng'in kablo üretimi ve inceleme süreci, geçerli ürün spesifikasyonuna ve proje gereksinimlerine göre belgelenebilir. Test kayıtları, teknik parametreler ve diğer destekleyici belgeler, gerektiğinde satın alma ve kabul sürecinin bir parçası olarak incelenebilir.

Kömür Madenciliği Uygulamalarında İnşaat Neden Önemlidir?

1. Esnek İletken Yapısı

Çok telli oksijensiz bakır iletken, mobil ekipmanın çalışması sırasında tekrarlanan bükülme ve burulmaya uyum sağlayacak şekilde tasarlanmıştır. İletken boyutu istenilen elektrik yüküne ve kablo özelliklerine göre seçilebilir.

2. Birleşik Güç ve Kontrol Yapılandırması

Sağlanan spesifikasyon, kompozit güç çekirdeği ve kontrol çekirdeği yapılarını içerir. Bu konfigürasyon, ekipmanın bağlantı gereksinimlerine bağlı olarak, hem güç hem de kontrol bağlantılarının gerekli olduğu durumlarda kablo yönlendirmesini basitleştirebilir.

3. Metalik Koruma

Koruma yapısı, güç kablolarının ve kontrol devrelerinin aynı mobil ekipman ortamında çalıştığı kurulumlarla ilgilidir. Etkinliği, ekran sonlandırma ve topraklama da dahil olmak üzere komple sistem tasarımına bağlıdır.

4. Kauçuk İzolasyon ve Kılıf

Hem izolasyon hem de dış koruyucu katman için kauçuk malzemeler kullanılmıştır. Belirtilen yapı, hareketli yeraltı ekipmanlarıyla ilgili zorlu mekanik koşullar için ekstrüzyon, yırtılma, aşınma, yağ ve darbeye karşı direnç sağlar.

SSS

S1: Hangi voltaj ve iletken boyutları mevcut?

C: Sağlanan teknik özellikler, 16 mm² ila 120 mm² iletken kesitleriyle 0,38/0,66 kV, 0,66/1,14 kV ve 1,9/3,3 kV nominal gerilimleri kapsar. Ekipmana ve uygulamaya göre spesifik çekirdek düzenlemeleri ve modelleri onaylanmalıdır.

S2: Bu kabloda kullanılan ekranlama yapısı nedir?

C: Kablo, bakır tel örgü ve fiberden oluşan kompozit metalik bir koruma kullanır. Genel ekranlama performansı aynı zamanda doğru kurulum ve topraklamaya da bağlıyken, kablo içindeki devreleri etkileyen elektromanyetik paraziti azaltmak amaçlanmaktadır.

S3: Bu tür madencilik kablosu normalde nerede kullanılır?

C: Korumalı Kömür Kesici Kauçuk Kablo esas olarak mobil yeraltı madenciliği ekipmanı ve kömür madenciliği çalışma yüzeyleriyle ilişkilidir. Gerilim, iletken boyutu, çekirdek konfigürasyonu ve mekanik gereklilikler uyumlu olduğunda kömür kesiciler ve diğer mobil ekipmanlar için düşünülebilir.

S4: Sipariş vermeden önce ne teyit edilmelidir?

C: Ekipmanın nominal voltajını, iletken kesitini, damar sayısını ve tipini, kablo uzunluğunu, ekranlama gerekliliklerini, kurulum yöntemini ve çevre koşullarını doğrulayın. Madencilik projeleri için gerekli standartların, sertifikaların ve test belgelerinin de üretim veya sevkiyat öncesinde teyit edilmesi gerekmektedir.

S5: Kablonun alev geciktirici performansı var mı?

C: Sağlanan teknik spesifikasyonda, kablonun MT 386 maden alev geciktirici gerekliliklerine uygun olduğu ve alevin giderilmesinden sonra kendi kendine sönebildiği belirtilmektedir. Projeye özel herhangi bir sertifikasyon veya test gereksinimi, tam kablo modeli ve geçerli spesifikasyona göre doğrulanmalıdır.

S6: Qiancheng proje tedariki için teknik belgeler sağlayabilir mi?

C: Seçilen model ve proje gereksinimlerine göre teknik parametreler ve destekleyici belgeler sağlanabilir. Fiyat teklifi veya spesifikasyon incelemesi için gerekli voltajı, iletken boyutunu, çekirdek konfigürasyonunu, miktarını ve uygulama koşullarını sağlamak yararlı olacaktır.
