Fotovoltaik yeni enerji mühendisliği projelerinin tedariki için Qiancheng H1Z2Z2-K Fotovoltaik Güneş Kablosu, çeşitli yurt içi ve yurt dışı fotovoltaik DC iletim kablolama projeleriyle uyumludur.
Qiancheng H1Z2Z2-K Fotovoltaik Güneş Kablosu, çift katmanlı çapraz bağlı poliolefinli Sınıf 5 kalaylı bakır iletkenleri kullanır. 1.5kV fotovoltaik DC çalışma şartlarına uygundur. Halojen içermez, alev geciktirici ve yangına dayanıklıdır. Tedarik kalitesini garanti etmek için eksiksiz izlenebilir CNAS test belgeleri mevcuttur.
|
Damar Sayısı × Nominal Kesit Alanı(mm²) |
Nominal Yalıtım Kalınlığı(mm) |
Nominal Kılıf Kalınlığı(mm) |
Maksimum Ortalama Dış Çap(mm) |
20°C(MΩ・km)'de Minimum Yalıtım Direnci |
90°C(MΩ・km)'de Minimum Yalıtım Direnci |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng H1Z2Z2-K Fotovoltaik Güneş Kablosu, normal tam yükte çalışma altında iyi elektrik iletkenliği ve kontrollü sıcaklık artışı için yüksek saflıkta kalaylı bakır iletken kullanır. Kablo, C Sınıfı alev geciktirici performansa sahip, radyasyonla çapraz bağlı, halojen içermeyen alev geciktirici bir yapıya sahiptir ve malzeme yapısını alev davranışı ve düşük duman özelliklerinin dikkate alındığı fotovoltaik kablo uygulamaları için uygun hale getirir.
Belirtilen çalışma sıcaklığı aralığı -40°C ila 90°C'dir. Kablo yapısı, güneş ışığına, sıcaklık değişikliklerine ve diğer genel çevre koşullarına maruz kalan dış mekan fotovoltaik kurulumları için tasarlanmıştır. UV-yaşlandırma ve tuz püskürtme testleri, hava koşullarına ve korozyona karşı direncini değerlendirmek için kullanılabilirken, belirtilen 25 yıldan fazla hizmet ömrü normal çalışma koşulları altında geçerlidir.
Esnek iletken yapısı, kurulum sırasında daha kolay yönlendirme, bükme ve sıyırma olanağı sağlar. Kablo, rutin saha bağlantı çalışmalarını destekleyen uyumlu fotovoltaik konektörlerle kullanılabilir. Proje gereksinimlerine göre ürün denetimi ve yeniden doğrulama için ilgili test kayıtlarının mevcut olmasıyla ürün tanımlama ve parti izlenebilirliği sağlanabilir.
Döşeme için ortam sıcaklığı -15°C'den düşük olmayacaktır. Düşük sıcaklık koşullarında Qiancheng H1Z2Z2-K Fotovoltaik Güneş Kablosunu zorla çekmeyin veya bükmeyin. İnşaat sırasındaki minimum bükülme yarıçapı, kablo dış çapının 4 katı olacaktır. Kılıfın çıkmasından ve çizilmesinden kaçının.

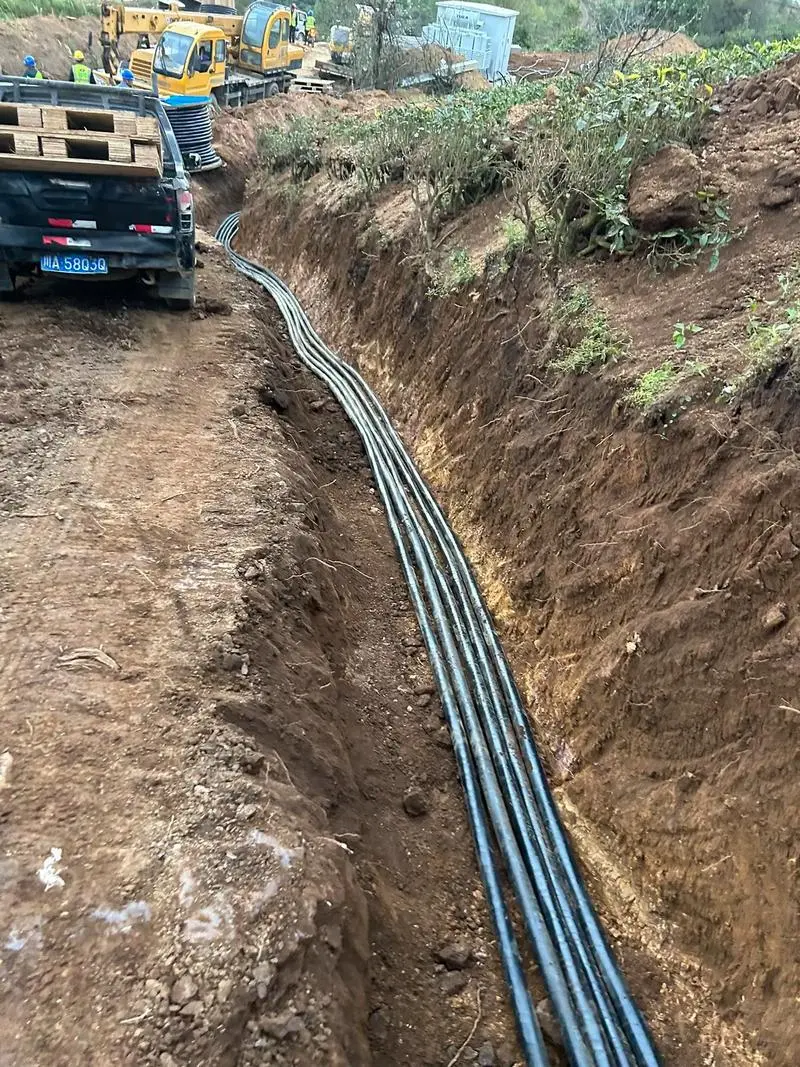

Dış mekan havai kurulumu, kablo kanalı yönlendirmesi, kablo kanalı kurulumu ve hafif gömülü döşeme için uygundur. Yere monte fotovoltaik enerji santralleri, çatıya dağıtılmış PV sistemleri, balıkçılık-güneş enerjisi tamamlayıcı enerji santralleri ve diğer senaryolar için geçerlidir. Kablonun servis ömrünü uzatmak için yüksek ısı kaynaklarından ve aşırı aşındırıcı alanlardan uzak tutun.
Kablo bağlantıları su yalıtımı ve izolasyon için uygun şekilde kapatılacaktır. Yağmur suyu girişinin neden olduğu elektrik sızıntısını ve kısa devre arızalarını önlemek için açıktaki dış mekan bağlantıları için su geçirmez bağlantı kutuları takın. Elektromanyetik girişimi önlemek için yüksek voltaj kablolarını aynı kablo kanalının içinden geçirmeyin.
C: Kablo, 1,5 kV fotovoltaik DC uygulamalarına yöneliktir ve yüksek saflıkta kalaylı bakır iletken kullanır; normal tam yükte çalışma sırasında iyi elektrik iletkenliği ve kontrollü sıcaklık artışı sağlar.
C: Belirtilen çalışma sıcaklığı aralığı -40°C ila 90°C'dir. Normal çalışma koşulları altında, ürün değerlendirmesi sırasında UV yaşlanması ve tuz spreyi korozyon performansı göz önünde bulundurularak ürünün 25 yıldan fazla bir hizmet ömrüne sahip olması amaçlanmaktadır.
C: Kablo, C Sınıfı alev geciktirici performansa sahip, radyasyonla çapraz bağlı, halojen içermeyen alev geciktirici bir yapı kullanır. Halojen içermeyen yapısı, yanma sırasındaki zararlı emisyonları azaltmayı ve geçerli fotovoltaik kurulumların yangın güvenliği gereksinimlerini karşılamayı amaçlamaktadır.
C: Minimum döşeme bükme yarıçapı, kablo dış çapının 4 katından az olmamalıdır. Önerilen döşeme ortam sıcaklığı -15°C'nin altında olmamalıdır. Kılıfın hasar görmesi riskini azaltmak için düşük sıcaklıklarda zorla çekme veya bükmeden kaçınılmalıdır.
C: Yaygın kurulum yöntemleri arasında dış mekan havai yönlendirme, kablo kanalları, kanallar ve hafif gömülü kurulum yer alır. Seçilen yapı bu koşullar için doğrulanmadığı sürece, yüksek sıcaklıktaki ısı kaynaklarına ve güçlü aşındırıcı ortamlara doğrudan maruz kalmaktan kaçınılmalıdır.
C: Kablo bağlantıları uygun su yalıtımı ve yalıtım işlemi gerektirir. Açık dış mekan bağlantıları için, yağmur suyunun nüfuzunu sınırlamak ve sızıntı veya kısa devre riskini azaltmak için su geçirmez bağlantı kutuları veya uyumlu bağlantı sistemleri kullanılmalıdır.
C: Yüksek gerilim kablolarıyla aynı koruyucu kablo kanalına monte edilmemelidir. Ayrı yönlendirme, uygun elektriksel ayırmanın korunmasına yardımcı olur ve fotovoltaik DC devrelerinde parazit veya kurulumla ilgili diğer sorunların potansiyelini azaltır.
C: Esnek iletken yapısı, kablonun kurulum sırasında yönlendirilmesini ve taşınmasını kolaylaştırırken, sıyırma özellikleri bağlantı işini destekler. Yaygın olarak kullanılan fotovoltaik konektörlerle uyumluluk, sahadaki kablolamayı da kolaylaştırabilir.
