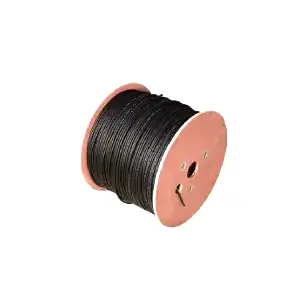

Qiancheng PV1-F Solar DC Kablosu, fotovoltaik güç istasyonu mühendisliği için tedarik edilir ve fotovoltaik modül tarafında DC iletim kablolaması yapımına uygundur. Mükemmel UV direnci, yüksek-düşük sıcaklık direnci, asit-alkali korozyon direnci, aşırı yük direnci, aşınma direnci ve korozyon önleme performansı sunar. Çeşitli zorlu fotovoltaik çalışma koşullarına uyarlanabilir, uzun hizmet ömrüyle güvenli ve istikrarlı sistem çalışmasını sağlar.
|
Damar Sayısı × Nominal Kesit Alanı (mm²) |
Nominal Yalıtım Kalınlığı (mm) |
Nominal Kılıf Kalınlığı (mm) |
Maksimum Ortalama Dış Çap (mm) |
20°C'de Minimum Yalıtım Direnci (MΩ・km) |
90°C'de Minimum Yalıtım Direnci (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Qiancheng PV1-F Solar DC Kablosu, ulusal standarttan daha iyi dirence ve tam yük koşulunda düşük sıcaklık artışına sahip kalaylı esnek bakır iletkeni kullanır. Yaşlanma karşıtı ve çatlamaya karşı dayanıklılık için UV yaşlanma testini geçmiştir. Hammadde ve test verileri, tağşişi önlemek için doğrulanabilir.
Sıradan fotovoltaik kablolar düşük sıcaklıklarda çatlama eğilimindedir. Bu ürün -40°C bükülme testini geçmiştir ve soğuk bölgelerde inşaat sırasında oluşabilecek hasarlara karşı dayanıklıdır. Kılıf ozona dayanıklı, yağa dayanıklı ve korozyon önleyici olup, daha düşük arıza oranıyla tuzlu-alkali alanlar ve kıyıdaki tuz püskürtme koşulları gibi zorlu ortamlara uygundur.
Spot ürünler doğrudan teslimat için mevcuttur. Büyük megavatlık fotovoltaik projeler için özelleştirilmiş nominal kesit alanı, alev geciktirici kalite ve bobin uzunluğu sağlanabilir. Büyük hacimli mühendislik tedariki için maliyet avantajı sağlayan, orta adam kar marjı yok.
Tüm Qiancheng PV1-F Güneş Enerjili DC Kabloları, teslimattan önce DC voltaj dayanımı ve yalıtım direnci açısından örneklenerek test edilir. Fotovoltaik sistemlerin ters yüksek gerilim etkisine karşı direnç gösterebilir ve DC devrelerde elektrik kaçağı, arıza ve yangın tehlikesini önleyebilir. Alevin kablolar boyunca yayılmasını engellemek için C Sınıfı alev geciktirici özelliği karşılar.
-40°C ~ 90°C aralığında uzun süreli stabil çalışma için UV ışınlarına dayanıklıdır. Uzun süreli dış mekan maruziyetinde yaşlanmaya ve çatlamaya karşı dayanıklıdır. Halojensiz düşük dumanlı tip, yangın sırasında zehirli dumanı azaltmak ve iç mekan fotovoltaik uygulamalarında güvenliği garanti etmek için isteğe bağlıdır.
Mükemmel kablo esnekliği, inşaat sırasında sürüklenme veya hafif sıkışmadan kaynaklanan yalıtım katmanı hasarını önleyerek yeniden çalışma risklerini ve sonraki aşamadaki bakım maliyetlerini azaltır.
Qiancheng PV1-F Solar DC Kablosu, fotovoltaik enerji üretim sistemlerinin DC tarafı kablolaması için özel olarak tasarlanmıştır:
- Büyük ölçekli merkezi, yere monteli fotovoltaik enerji santrallerinin modülleri için bara kablolaması;
- Endüstriyel ve ticari binaların çatılarına dağıtılmış fotovoltaik enerji santralleri;
- Şebekeye bağlı ev tipi dağıtımlı fotovoltaik sistemler;
- Balıkçılık-güneş hibriti, tarım-güneş hibriti, dağ ve Gobi sahaları dahil karmaşık koşullar altındaki fotovoltaik projeler.
C: İletken, fotovoltaik DC devrelerinde sürekli akım taşıma işlemi için iyi elektriksel iletkenlik ve esneklik sağlayan kalaylı esnek bakırdan yapılmıştır. İletken yapısı aynı zamanda normal tam yük koşullarında sıcaklık artışının kontrol edilmesine de yardımcı olur.
C: Belirtilen sürekli çalışma sıcaklığı aralığı -40°C ila 90°C'dir. Kablo ayrıca soğuk ortamlarda kurulum sırasında esnekliğini ve çatlamaya karşı direncini değerlendirmek için -40°C'de düşük sıcaklıkta bükülme testine tabi tutuldu.
C: Kılıf ozon, yağ, tuz spreyi ve asit-alkali maruziyetine karşı direnç sağlar. Bu, kablonun kıyı bölgelerindeki fotovoltaik kurulumlarda, tuzlu-alkali ortamlarda ve balıkçılık-güneş enerjisi veya diğer dış mekan hibrit projelerinde, gerçek saha koşullarına bağlı olarak uygulanabilir olmasını sağlar.
C: Bitmiş kablolar, geçerli denetim gerekliliklerine göre DC voltaj dayanımı ve yalıtım direnci açısından test edilebilir. Bu testler, kablo gönderilmeden önce yalıtım bütünlüğünün ve elektrik performansının doğrulanmasına yardımcı olur.
C: Kablonun C Sınıfı alev geciktirici sınıfı vardır. Yapısının amacı, yerel bir yangına maruz kaldığında kablo boyunca alev yayılımını sınırlamak ve fotovoltaik DC kablolamanın yangın güvenliği gereksinimlerini desteklemektir.
C: Esnek yapı, kablonun kurulum sırasında normal yönlendirmeye, çekmeye ve küçük sıkıştırmaya dayanmasına yardımcı olur. Yalıtımın veya kılıfın mekanik hasar görmesini önlemek için uygun kullanım ve belirtilen bükülme yarıçapına uyulması hâlâ gereklidir.
C: Yere monteli enerji santralleri, ticari ve endüstriyel çatılar, konut PV sistemleri, tarım-güneş enerjisi projeleri ve balıkçılık-güneş enerjisi tesisleri dahil olmak üzere fotovoltaik enerji üretim sistemlerinde esas olarak DC tarafı kablolama için kullanılır.
C: Yalıtımda radyasyonla çapraz bağlı poliolefin kullanılır ve UV-yaşlandırma testinden geçmiştir. Malzeme yapısı ultraviyole ışınlarına karşı direnç sağlar ve uzun süreli dış mekan hizmeti sırasında kablonun fiziksel özelliklerinin korunmasına yardımcı olur.
