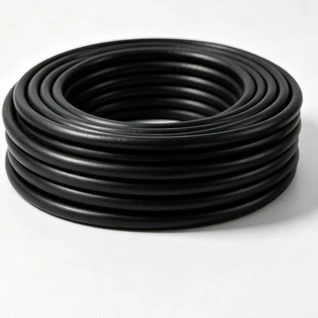

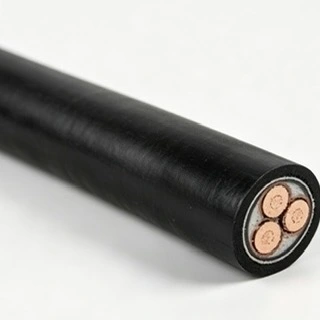

Yurtiçi ve uluslararası altyapı projeleri için Qiancheng 6/10kV XLPE İzoleli Güç Kablosu, orta gerilim güç dağıtım uygulamaları için tasarlanmıştır. Ürün bakır veya alüminyum iletkenlerle mevcuttur ve farklı iletken boyutları ve kurulum koşulları için belirtilebilir. Qiancheng, parti düzeyinde kalite kontrolü ve ürün izlenebilirliğini desteklemek için üretim ve test kayıtlarını tutar.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
DC Direnci Cu (Ω/km) |
DC Direnci Al (Ω/km) |
Test Gerilimi (kV/5 dak) |
Havadaki Hacim-Cu (A) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Cu (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
XLPE yalıtım sistemi, orta gerilim dağıtımı için stabil elektrik yalıtımı sağlar. Performansı yalıtım kalitesine, iletken tasarımına, ekranlama yapısına ve doğru kuruluma bağlıdır. Kablo özellikleri, nominal gerilime, çalışma akımına, kurulum ortamına ve geçerli kablo standardına göre seçilmelidir.
Metalik koruyucu katman, yalıtılmış iletken çevresinde kontrollü bir elektrik yolu sağlar ve genel yalıtım sistemini destekler. Uygun ekranlama, birleştirme ve sonlandırma, özellikle orta gerilim dağıtım şebekelerinde kurulum sonrasında elektrik performansının korunması açısından önemlidir.
Farklı proje gereksinimleri için bakır ve alüminyum iletkenler mevcuttur. Bakır daha yüksek elektrik iletkenliği sunarken, alüminyum daha düşük yoğunluğa sahiptir ve kablo ağırlığını azaltabilir. İletken seçiminde tek başına iletken malzemesi yerine akım kapasitesi, gerilim düşümü, kurulum alanı, kablo ağırlığı ve proje maliyeti dikkate alınmalıdır.
Listelenen boyutlar farklı yük gereksinimlerini ve kurulum koşullarını kapsar. Nihai seçim, hesaplanan çalışma akımına, izin verilen voltaj düşüşüne, kısa devre dayanım gereksinimlerine, ortam koşullarına, döşeme yöntemine ve geçerli elektrik tasarımı gereksinimlerine dayanmalıdır.
Yeraltı kamu hizmet tünelleri, hastaneler, demiryolu transit tesisleri ve diğer kapalı yerler için kablo yangın performansı gereklilikleri, elektrik tasarımı aşamasında doğrulanmalıdır. Halojen içermeyen düşük dumanlı yapılar, projenin daha düşük duman emisyonu ve daha az aşındırıcı gaz gerektirdiği durumlarda belirtilebilir. Gerekli inşaat, geçerli yerel standart ve proje spesifikasyonuna göre onaylanmalıdır.
Uzun mesafeli güç dağıtımı için kablo ağırlığı ve kurulum koşulları iletken seçiminde önemli faktörler olabilir. Alüminyum iletkenler genel kablo ağırlığını azaltabilirken, daha yüksek iletkenliğin veya daha kompakt bir iletken düzenlemesinin gerekli olduğu durumlarda bakır seçilebilir. Nihai seçim elektriksel hesaplama ve kurulum koşullarına göre yapılmalıdır.
Altyapı ve ihracat projeleri için üretim kayıtları ve test belgeleri, üretimden teslimata kadar izlenebilirliğin sağlanmasına yardımcı olur. Qiancheng, sipariş gereksinimlerine göre müşteri denetimini ve proje kalite belgelerini destekleyebilecek partiyle ilgili üretim ve test kayıtlarını tutar.
İhracat projeleri fabrika sertifikaları, muayene kayıtları, teknik şartnameler ve diğer destekleyici belgeleri gerektirebilir. Sağlanan belgelerin sözleşmeye, denetim prosedürüne ve hedef pazar gereksinimlerine uygun olması için belge gereksinimleri üretimden önce doğrulanmalıdır.
Ürün, endüstriyel parklara, madencilik tesislerine, belediye hizmet tünellerine, demiryolu-transit altyapısına, hastanelere ve kentsel trafo merkezlerine hizmet veren 6/10kV orta gerilim güç dağıtım sistemlerinde kullanılabilir. Kablo yapısı ve iletken boyutu, özel kurulum ortamına ve elektrik yüküne göre seçilmelidir.
Ortam sıcaklığı 0°C'nin altında olduğunda kurulum, üreticinin belirttiği taşıma sıcaklığına uygun olmalıdır. Ön ısıtmanın gerekli olduğu durumlarda kablo döşemeden önce 5°C'nin üzerine çıkarılmalıdır. Kurulum sırasında, kılıfa veya izolasyona zarar verebilecek aşırı bükülmeden, darbelerden ve keskin kenarlarla temastan kaçının.
Kablo kılıfları taşıma ve döşeme sırasında kesilmelere, aşınmalara ve mekanik darbelere karşı korunmalıdır. Yeraltı kurulumlarında su girişini sınırlamak için uygun sızdırmazlık, birleştirme ve sonlandırma prosedürlerine ihtiyaç vardır. Kurulum sırasında belirtilen bükülme yarıçapına ve çekme gerilimine de uyulmalıdır.
Tek damarlı AC kabloları ferromanyetik çelik kanallardan ayrı ayrı geçirilmemelidir çünkü indüklenen akımlar ek ısınmaya neden olabilir. Boru korumasının gerekli olduğu durumlarda kablo düzenlemesi geçerli elektrik tesisatı gerekliliklerine göre tasarlanmalıdır.

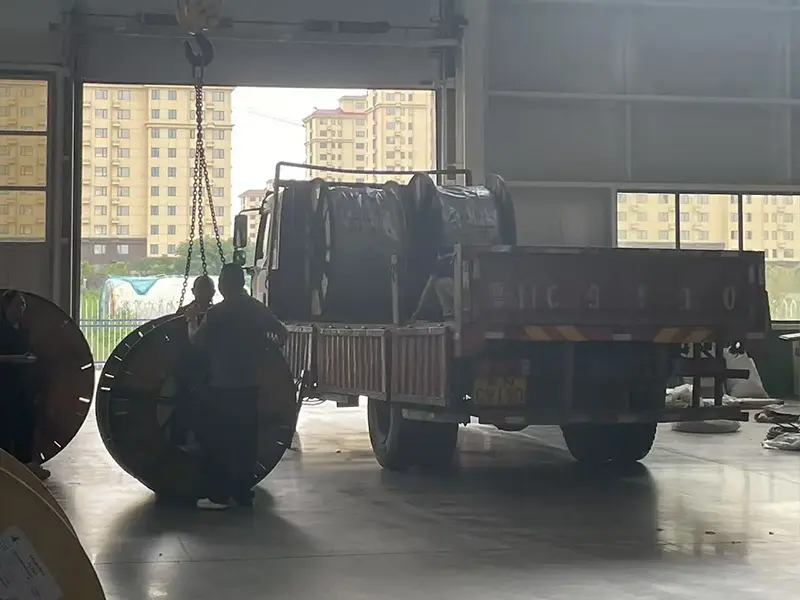

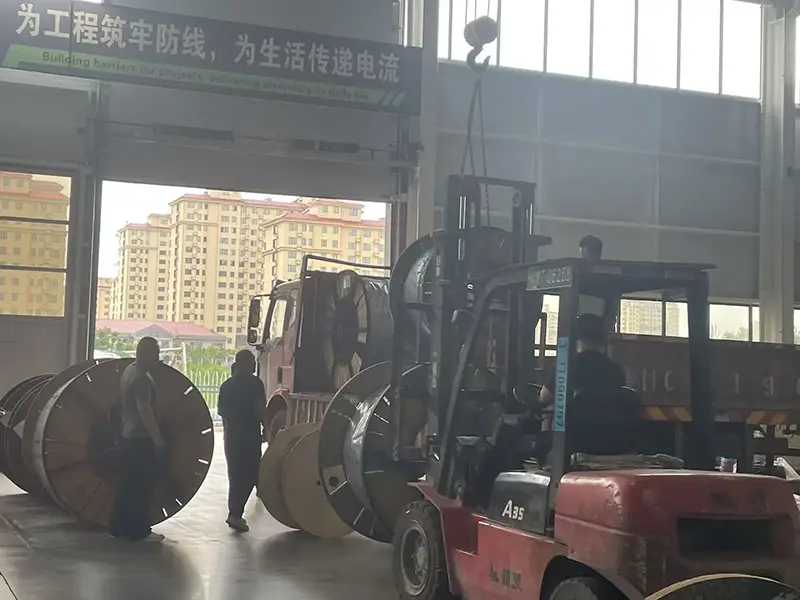

Teslimat paketinde, sipariş gereksinimlerine göre fabrika sertifikaları, muayene kayıtları, teknik özellikler ve parti izlenebilirlik bilgileri bulunabilir. Yurt dışı projelerde gümrük, denetim veya proje devir teslimi gerektiğinde Çince-İngilizce dokümantasyon hazırlanabilir.
Spesifikasyon seçimi için müşteriler gerekli voltaj seviyesini, iletken malzemesini, kesit alanını, kablo uzunluğunu, kurulum yöntemini ve uygulama koşullarını sağlayabilir. Qiancheng bu gereksinimleri inceleyebilir ve siparişe ilişkin ilgili ürün ve teknik belgeleri sağlayabilir.
C: Endüstriyel parklar, madencilik tesisleri, belediye hizmet tünelleri, demiryolu-transit altyapısı, hastaneler ve kentsel trafo merkezlerindeki orta gerilim güç dağıtım sistemleri için uygundur. Özel yapı, kurulum ortamına, yük gereksinimlerine ve geçerli standartlara göre seçilmelidir.
C: Projenin gerektirmesi durumunda halojensiz, düşük dumanlı bir yapı belirlenebilir. Yangın performansı gereksinimleri, üretimden önce geçerli kablo standardına, yerel yangın kanununa ve proje spesifikasyonuna göre doğrulanmalıdır.
C: Seçim, akım kapasitesine, voltaj düşüşüne, iletken boyutuna, kablo ağırlığına, kurulum koşullarına ve proje maliyetine bağlıdır. Bakır genellikle daha yüksek iletkenliğin gerekli olduğu yerlerde dikkate alınırken, alüminyum daha düşük kablo ağırlığının önemli bir proje faktörü olduğu durumlarda düşünülebilir.
C: Üretim kalitesi, malzeme denetimi, üretim süreci kontrolü ve bitmiş ürün testi yoluyla kontrol edilir. Partiyle ilgili üretim ve test kayıtları, izlenebilirlik ve müşteri denetim gereksinimlerini desteklemek için tutulur.
C: Kurulum, belirtilen minimum taşıma sıcaklığına ve üreticinin talimatlarına uygun olmalıdır. Ortam sıcaklıkları 0°C'nin altında olduğunda, döşemeden önce 5°C'nin üzerinde ön ısıtma gerekebilir. Kablonun aşırı bükülmeden, darbeden ve keskin kenarlardan da korunması gerekir.
C: Ferromanyetik çelik bir kablo kanalının içindeki tek damarlı bir AC kablosunun indüklenmiş akımlar ve ek ısı üretebilmesi nedeniyle bu düzenlemeden genel olarak kaçınılmalıdır. Boru düzenlemesi ve kablo gruplaması geçerli kurulum gereksinimlerine göre tasarlanmalıdır.
