Qiancheng 8.7/15kV XLPE Yalıtımlı Güç Kablosu, yeni kurulumlar, ağ yükseltmeleri ve endüstriyel güç projeleri dahil olmak üzere 15kV sınıfı orta gerilim güç dağıtım sistemlerinde kullanılır. Ürün yelpazesinde bakır ve alüminyum iletken seçenekleri, farklı kesit alanları ve zırhlı veya zırhsız yapılar yer almaktadır. Qiancheng, denetim, parti tanımlama ve ürün izlenebilirliğini desteklemek için şirket içi test ve üretim kayıtlarını tutar.
XLPE yalıtımı, geleneksel PVC yalıtımına göre daha düşük dielektrik kaybına sahiptir ve orta gerilim kablo sistemlerinde yaygın olarak kullanılır. Çapraz bağlı yapısı, belirlenen voltaj seviyesinde sürekli çalışma için gerekli termal ve elektriksel özellikleri sağlar. Sağlanan üretim verileri, ±0,05 mm'lik bir yalıtım kalınlığı toleransını belirtirken, gerçek tolerans ve test gereksinimlerinin geçerli ürün spesifikasyonuna göre doğrulanması gerekir.

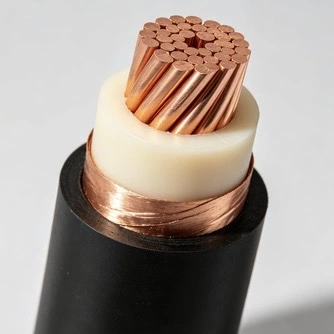

Kablo, belirtilen tur oranı ≥%25 olan çift bakır bantlı koruma yapısına sahiptir. Metalik ekran, kablonun elektrik alanı kontrol sisteminin bir parçasını oluşturur ve seçilen yapıya göre arızayla ilgili akım için tanımlanmış bir yol sağlar. Kısmi deşarj ve gerilime dayanıklılık testleri, geçerli teknik gereksinimlere göre bitmiş ürün muayenesine dahil edilebilir.
Projenin yangın performansı gereksinimlerinin, yanma sırasında duman ve aşındırıcı gaz emisyonlarının azaltılmasını gerektirdiği durumlarda, halojensiz, düşük dumanlı bir kılıf seçeneği belirtilebilir. Sağlanan teknik veriler, geçerli test koşulu için ≥%70 ışık geçirgenliğini belirtir. Özel yangın güvenliği onayı gereklilikleri olan projeler için gerekli standart, test raporu ve belgeler üretimden önce onaylanmalıdır.
Bakır ve alüminyum iletken yapılar, kablonun farklı elektrik, kurulum ve proje maliyeti gereksinimlerine uygun hale getirilmesine olanak tanır. Bakır daha yüksek elektrik iletkenliği sağlarken, alüminyum iletken ağırlığını azaltabilir ve kablo ağırlığının ve uzun mesafeli kurulum lojistiğinin önemli olduğu yerlerde düşünülebilir. Nihai seçimde akım kapasitesi, voltaj düşüşü, kablo uzunluğu, kurulum koşulları ve sonlandırma gereksinimleri dikkate alınmalıdır.

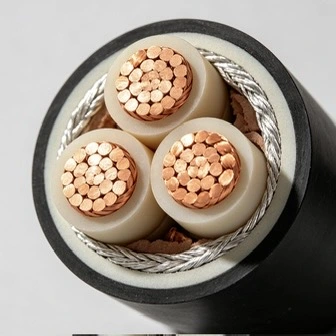

Listelenen özellikler, tek damarlı ve üç damarlı yapılar da dahil olmak üzere sağlanan verilerle birlikte geniş bir iletken boyutu aralığını kapsar. Kullanılabilirlik, üretim uzunluğu ve iletken konfigürasyonu gerekli spesifikasyona göre doğrulanmalıdır. Proje siparişleri için iletken malzemesi, kesit alanı, damar düzeni, kılıf yapısı ve kablo uzunluğu sorgulamada açıkça belirtilmelidir.
Kablo, kablo kanalları, tüneller, hendekler ve doğrudan gömülü uygulamalara yönelik yapılarda tedarik edilebilir. Ek mekanik korumanın gerekli olduğu durumlarda zırhlı bir yapı düşünülebilir. Kabloyu yalnızca voltaj derecesine göre seçmek yerine, kılıf malzemesi, toprak koşulları, UV'ye maruz kalma, nem, kimyasal temas ve harici mekanik yükler birlikte incelenmelidir.

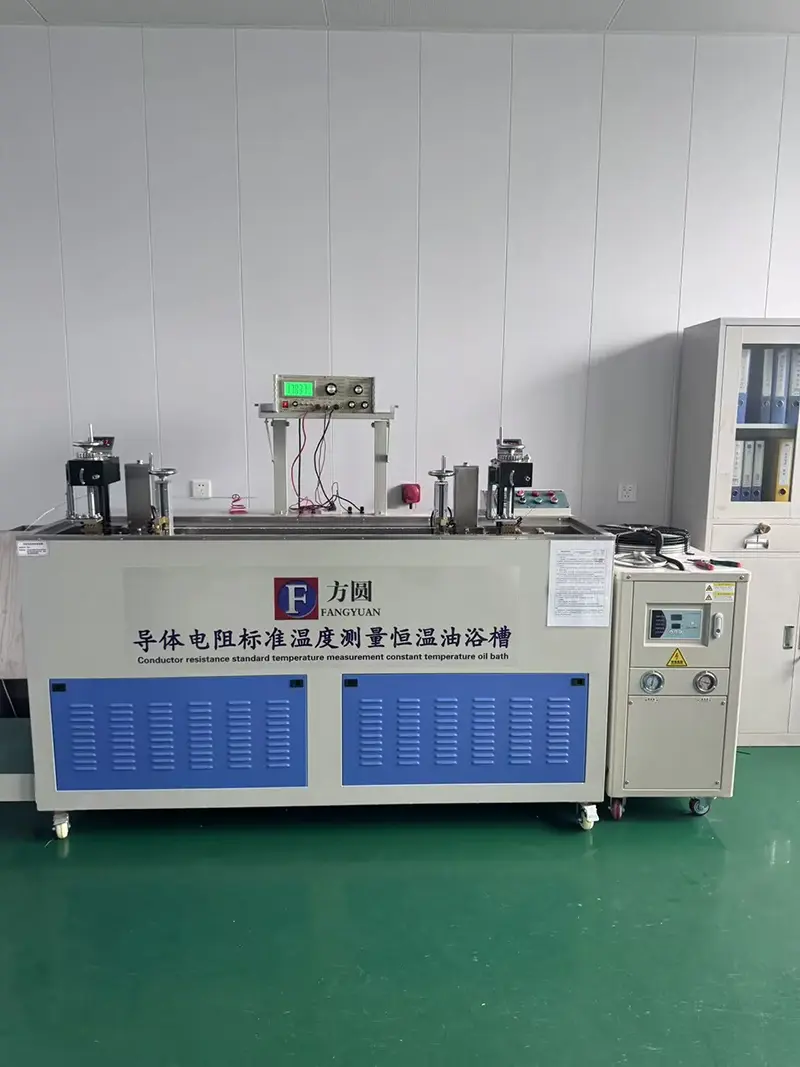

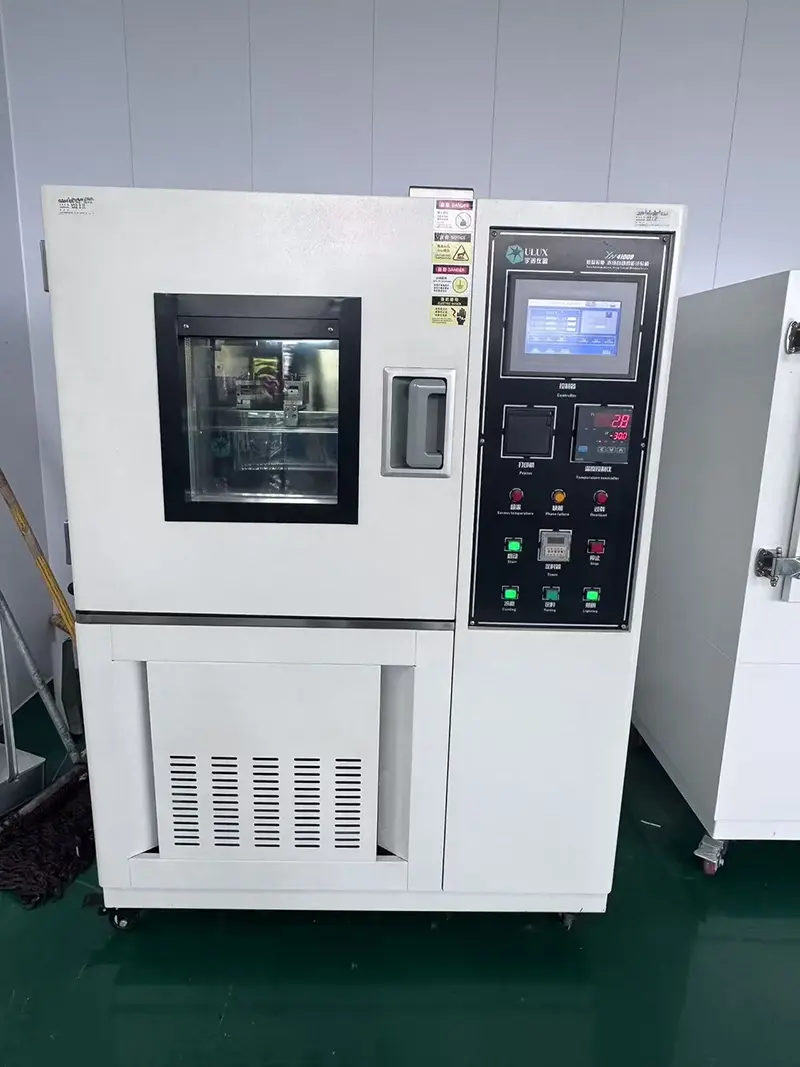

Qiancheng, kablo ürünlerine yönelik üretim ve test kayıtlarını, seçilen spesifikasyona göre ilgili elektrik ve boyutsal gereklilikleri kapsayan denetimlerle tutar. Siparişe bağlı olarak muayene belgeleri iletken direncini, izolasyonla ilgili testleri, gerilim dayanım sonuçlarını ve diğer belirtilen test kayıtlarını içerebilir. Parti tanımlama, bitmiş kablo ile üretim belgeleri arasındaki izlenebilirliği destekler.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
Cu İletkenin DC Direnci (Ω/km) |
Al İletkenin DC Direnci (Ω/km) |
Test Gerilimi (kV/5 dak) |
Cu'nun Havadaki Hacmi (A) |
Al'ın Havadaki Hacmi (A) |
Doğrudan Gömülü Toprakta Cu Hacmi (A) |
Doğrudan Gömülü Toprakta Al Hacmi (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0,727≤0,524 |
≤1,20≤0,868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0,387≤0,268 |
≤0,641≤0,443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0,193≤0,153 |
≤0,320≤0,253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0,124≤0,0991 |
≤0,206≤0,164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0,0754≤0,0601 |
≤0,125≤0,100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0,0470≤0,0366 |
≤0,0778≤0,0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0,0176≤0,727 |
≤0,0291≤1,20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0,524≤0,387 |
≤0,868≤0,641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0,268≤0,193 |
≤0,443≤0,320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0,153≤0,124 |
≤0,253≤0,206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0,0991≤0,0754 |
≤0,164≤0,125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0,0601≤0,0470 |
≤0,100≤0,0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
Orta gerilim kablo seçimi, yalıtım durumuna, elektrik alan kontrolüne ve projeye uygun elektrik testi gereksinimlerine dikkat edilmesini gerektirir. XLPE yalıtımı ve metalik koruma sistemi, kablonun yalıtım yapısının bir parçası olarak birlikte çalışır. Nemli veya kimyasal maddelere maruz kalan alanlardaki kurulumlarda, yalnızca voltaj değerine güvenmek yerine kılıf malzemesi ve çevresel direnç de kontrol edilmelidir.
Demiryolu transit tesisleri, yer altı hizmet tünelleri, hastaneler ve diğer kapalı altyapılar için yangın performansı gereksinimleri, kılıf inşaatı seçimini etkileyebilir. Halojensiz düşük dumanlı kablo belirtildiğinde, gerekli duman, alev ve gaz emisyonu test standartları, siparişten önce proje spesifikasyonu ile teyit edilmelidir.
Bakır ve alüminyum versiyonları gerçek elektrik ve kurulum parametreleri kullanılarak karşılaştırılmalıdır. Önemli faktörler arasında iletken direnci, izin verilen akım, voltaj düşüşü, kablo ağırlığı, güzergah uzunluğu, sonlandırma yöntemi ve kurulum maliyeti yer alır. İzin verilen akım kurulum ve çevresel faktörlere bağlı olduğundan teknik tablodaki akım kapasitesi değerleri projenin gerçek döşeme koşullarıyla birlikte kullanılmalıdır.
Proje tedariki için numune spesifikasyonu, iletken malzeme, kesit alanı, çekirdek konfigürasyonu, yalıtım, kılıf ve nominal gerilim bakımından nihai üretim spesifikasyonuna uygun olmalıdır. Parti denetim kayıtları, bitmiş ürünlerin sevkıyattan önce mutabakata varılan teknik gereksinimlere göre kontrol edilmesi için pratik bir referans sağlar.
Yurt dışı projelerde üretim öncesinde gerekli teknik dokümanların belirlenmesi gerekmektedir. Sözleşme ve varış şartlarına bağlı olarak belge paketi, projenin veya ilgili mevzuatın gerektirdiği ürün spesifikasyonlarını, test raporlarını, muayene kayıtlarını ve sertifikaları içerebilir. Siparişin gerektirdiği durumlarda Çince ve İngilizce belgeler hazırlanabilir.
Qiancheng 8.7/15kV XLPE Yalıtımlı Güç Kablosu, seçilen yapıya göre kablo kanallarına, kablo tünellerine, kablo kanallarına ve kanallara monte edilebilir. Toprak ve mekanik koşulların uygun olduğu durumlarda doğrudan gömme düşünülebilir; zırhlı yapı genellikle ek mekanik koruma gerektiğinde kullanılır.
Montaj sırasında belirtilen minimum bükülme yarıçapına uyulmalı ve kablo keskin kenarlardan ve aşırı çekme kuvvetlerinden korunmalıdır. Ortam sıcaklığının 0°C'nin altında olduğu durumlarda, sağlanan kurulum gereksinimi, döşemeden önce kablonun 5°C'nin üzerinde ön ısıtılmasını gerektirir. İndüklenen girdap akımı ısınması kablonun çalışmasını etkileyebileceğinden, tek damarlı AC kabloları çelik kanallara ayrı olarak yerleştirilmemelidir.
Yaygın uygulamalar arasında madenler, kimya tesisleri ve büyük endüstriyel tesisler içindeki orta gerilim enerji dağıtımı yer alır. Nihai yapı, yüke, kurulum yoluna, çevreye maruz kalmaya ve gerekli mekanik koruma seviyesine göre seçilmelidir.
Demiryolu transit tesislerindeki ve yeraltı hizmet tünellerindeki orta gerilim dağıtım ağları, ilave yangın performansı değerlendirmeleri gerektirebilir. Proje spesifikasyonlarının daha az duman ve halojen içermeyen malzeme gerektirdiği durumlarda, karşılık gelen kılıf yapısı belirtilebilir.
Kablo, yeni trafo merkezleri, ağ yenileme ve bölgesel güç dağıtımı ile ilişkili orta gerilim dağıtım ve iletim devrelerine uygulanabilir. İletken boyutu ve kurulum yöntemi, hesaplanan yük ve güzergah koşullarına uygun olmalıdır.
Hastaneler, ticari kompleksler ve diğer büyük binalar, dahili veya gelen güç dağıtımı için orta gerilim kablo sistemlerini kullanabilir. Kablo yapısını belirlerken yangın performansı, yönlendirme alanı, mekanik koruma ve bakım erişimi birlikte değerlendirilmelidir.
C: Bakır bantlı koruma, elektrik alanı kontrolünün ve topraklama sisteminin bir parçasını oluşturur. Sağlanan spesifikasyon, ≥%25'lik bir koruma tur oranı verirken, kısmi deşarj ve gerilime dayanıklılık testleri, geçerli gereksinimlere göre bitmiş kablonun elektrik durumunu doğrulamak için kullanılabilir.
C: XLPE, daha düşük dielektrik kaybı ve su ağacı yaşlanmasına karşı direnç de dahil olmak üzere orta gerilim güç kablolarında yaygın olarak kullanılmasını sağlayan elektriksel ve termal özelliklere sahiptir. Gerçek yalıtım performansı kablo yapısı, test sonuçları ve kurulum koşullarıyla birlikte değerlendirilmelidir.
C: Proje spesifikasyonunun duman oluşumuna, halojen içeriğine veya aşındırıcı yanma ürünlerine özellikle vurgu yaptığı durumlarda düşünülebilir. Bu, kapalı veya yoğun olarak kullanılan altyapılarda yaygındır. Sipariş vermeden önce geçerli yangın performansı standardı ve gerekli test belgeleri onaylanmalıdır.
C: Seçilen kılıf ve kablo yapısının gerçek koşullarla eşleşmesi bu ortamlar için düşünülebilir. Seçim sırasında nem, kimyasallara maruz kalma, sıcaklık, toprak koşulları ve mekanik yükler gözden geçirilmelidir. XLPE yalıtımının varlığı tek başına bir kablonun her endüstriyel ortam için uygun olup olmadığını belirlemez.
C: Zırhlı yapı genellikle, özellikle doğrudan gömülü kurulumlarda, kablonun ilave mekanik kuvvetlere maruz kalabileceği durumlarda dikkate alınır. Kablo kanalları, tüneller ve korumalı hendekler için, kurulum koşulları yeterli mekanik koruma sağladığında zırhsız bir yapı yeterli olabilir.
C: Sağlanan teknik tablo, farklı bakır ve alüminyum iletken boyutlarına sahip birden fazla tek çekirdekli ve üç çekirdekli konfigürasyonları kapsar. Gerekli iletken malzeme, kesit alanı, damar sayısı ve kablo uzunluğu proje yük hesaplamasına ve kurulum yöntemine göre doğrulanmalıdır.
C: Bakır ve alüminyum, akım taşıma kapasitesi, iletken direnci, voltaj düşüşü, kablo ağırlığı, güzergah uzunluğu, sonlandırma gereksinimleri ve kurulum koşullarına göre karşılaştırılmalıdır. Tablodaki mevcut değerler, belirtilen kurulum koşulları için referans değerlerdir ve her proje için evrensel değerler olarak değerlendirilmemelidir.
C: Kablo yapısını, zırh gerekliliğini, toprak koşullarını, gömme yolunu, mekanik korumayı, bükülme yarıçapını ve geçerli kurulum sıcaklığını kontrol edin. Kablo güzergahından keskin nesneler kaldırılmalı ve kurulum, projenin belirtilen taşıma ve test prosedürlerine uygun olarak yapılmalıdır. Tek damarlı AC kablolar için, aşırı ısınmayı önlemek amacıyla metalik kanalların içindeki düzenleme de gözden geçirilmelidir.
Fiyat teklifi talep ederken nominal voltajı, iletken malzemeyi, kesit alanını, çekirdek konfigürasyonunu, kablo uzunluğunu, kurulum yöntemini ve uygulama ortamını belirtin. Bu bilgi, kablo yapısının ve teknik dokümantasyonun gerçek proje gereksinimlerine göre kontrol edilmesini sağlar.
