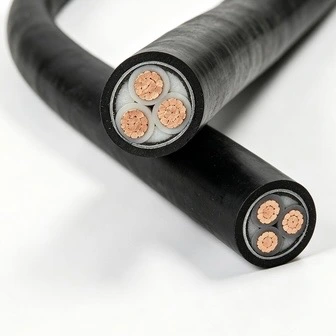

Qiancheng 12/20kV XLPE Yalıtımlı Güç Kablosu, çeşitli 20kV orta gerilim güç iletiminin yeni inşa ve yenileme projeleri için uygulanır. İki ana seri sunar: tek çekirdekli ve üç çekirdekli bakır çekirdekli YJV ve alüminyum çekirdekli YJLV, isteğe bağlı LSZH halojensiz düşük dumanlı kılıfla. Yurt içi ve yurt dışında yeni enerji ve elektrik şebekesi altyapı projelerinde yaygın olarak benimsenmiştir. Ölçülen operasyon verileri ve proje durumları doğrulama için mevcuttur.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
DC Direnci Cu (Ω/km) |
DC Direnci Al (Ω/km) |
Test Gerilimi (kV/5 dak) |
Havadaki Hacim-Cu (A) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Cu (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Sıradan kablolarla karşılaştırıldığında, düşük izolasyon dielektrik kaybına ve mükemmel su ağacı yaşlanma direncine sahiptir. Elektrik alanı konsantrasyonunun neden olduğu arıza risklerini önlemek için yalıtım kalınlığı toleransı ±0,05 mm dahilinde kontrol edilir. Tasarlanmış dış mekan servis ömrü 40 yıla kadar ulaşmaktadır.
Kalkan tur oranı ≥%25. Kısmi deşarj seviyesi 10pC'nin altında olan sıkı yüksek voltaj dayanım testlerinden geçmiştir. Elektrik şebekesindeki yük dalgalanmalarıyla başa çıkabilir ve beklenmeyen elektrik kesintisi arızalarını büyük ölçüde azaltır.
Işık geçirgenliği ≥%70 olan, yangın koşullarında düşük dumanlı, toksik olmayan ve korozyona uğramayan dumanlar. Kamu projelerinin kolay yangın güvenliği kabulü için Çince ve İngilizce dillerinde eksiksiz IEC test sertifikaları mevcuttur.
Bakır çekirdekli tipler, kısa mesafeli ağır yük senaryoları için düşük hat kaybı sağlar. Alüminyum çekirdekli YJLV, kendi ağırlığını %30 oranında azaltır ve uzun mesafeli güç iletimi için genel proje maliyetlerini etkili bir şekilde azaltır.
İşletmenin CNAS onaylı bir laboratuvarı vardır. Her Qiancheng 12/20kV XLPE Yalıtımlı Güç Kablosu partisi için eksiksiz test videoları arşivlenir. Kablolar izlenebilir QR kodlarıyla bağlanır ve müşterinin yerinde rastgele denetimi desteklenir.
Sağlam yalıtım yapısı, uzun süreli çalışma sırasında nemden kaynaklanan bozulmaya karşı dayanıklıdır. Nemli maden ve kimya tesisi koşullarında bile kararlı yalıtım direncini korur ve kısa devre arızalarını azaltır.
Geleneksel alev geciktirici versiyonlar alevin yayılmasını engeller. Özel halojen içermeyen düşük dumanlı modeller, yangında yüksek derecede toksik, aşındırıcı dumanlar üretmez, personel tahliye geçişleri için görünürlük sağlar ve yoğun nüfuslu alanlar için uygundur.
Zırhlı tipler ekstrüzyona ve taş darbesine karşı dayanıklıdır. Dış kılıf, UV ışınlarına ve asit-alkali korozyonuna karşı dirençli olup, dış mekan ve yer altı döşemelerinde hasarı önler ve elektrik kaçağı tehlikelerini ortadan kaldırır.
Fotovoltaik ve rüzgar enerjisi yükseltme trafo merkezleri için 20kV yerinde enerji iletim hatları.
Bölgesel trafo merkezleri ve kentsel elektrik şebekesinin iyileştirilmesi ve yenilenmesi için orta gerilim güç kaynağı hatları.
Kimya tesisleri ve büyük endüstriyel parklar için 20kV yerinde güç dağıtım sistemleri.
Kentsel Kamu Altyapısı Demiryolu taşımacılığı, kapsamlı yeraltı hizmet tünelleri, büyük ölçekli hastaneler ve ticari kompleksler. Kapalı yeraltı mahallerinde halojensiz, düşük dumanlı tipler tercih edilmektedir.
Qiancheng 12/20kV XLPE İzoleli Güç Kablosu, kablo kanallarına, kablo kanallarına, tünellere ve koruyucu kanallara döşenebilir. Gevşek toprağa hafif doğrudan gömme için zırhlı tipler önerilir.
Düşük sıcaklıkta izolasyonun gevrek çatlamasını önlemek için ortam sıcaklığı 0°C'nin altında olduğunda döşemeden önce kabloları 5°C'nin üzerinde önceden ısıtın.
Kılıfın çizilmesini ve su ağaçlarının yaşlanmasını tetikleyen su girişini önlemek için kabloları keskin kenarlardan ve köşelerden uzak tutun.
Kablonun eskimesini hızlandıran girdap akımı ısınmasını önlemek için, tek damarlı AC kabloları hiçbir zaman tek başına çelik boruların içine yerleştirilmemelidir.
C: Çift katmanlı metalik kalkan, ≥%25'lik bir tur oranıyla tasarlanmıştır, kısmi deşarj ise 10 pC'nin altında kontrol edilir. Yüksek voltaj dayanım testiyle birleştirilen koruyucu yapı, elektriksel kararlılığın iyileştirilmesine ve çalışma sırasında yalıtımla ilgili arıza riskinin azaltılmasına yardımcı olur.
C: XLPE izolasyonu düşük dielektrik kaybına ve istikrarlı elektrik performansına sahiptir. Yalıtım kalınlığı toleransı, düzgün bir elektrik alanı sağlamak ve lokal gerilim riskini azaltmak için ±0,05 mm dahilinde kontrol edilir. Kılıf hasarını ve su girişini önlemek de dahil olmak üzere doğru kurulum uygulamaları, uzun vadeli güvenilirliği daha da artırır.
C: Evet. Fotovoltaik ve rüzgar enerjisi projelerinde orta gerilim enerji iletim sistemleri için uygundur. Yüksek yüklü uygulamalar için bakır iletkenli versiyonlar seçilebilirken, alüminyum iletkenli YJLV versiyonları ağırlık ve maliyet kontrolünün önemli olduğu daha uzun iletim mesafeleri için uygundur.
C: Geleneksel alev geciktirici kablolar esas olarak alevin yayılmasını sınırlamaya odaklanır. Halojensiz düşük dumanlı versiyonlar, azaltılmış duman emisyonu, aşındırıcı olmayan yanma gazları ve ≥%70 ışık geçirgenliği gibi ek avantajlar sağlayarak, bunları kamu tesisleri ve kamu tesisleri gibi kapalı alanlar için uygun hale getirir.
C: Sağlam yalıtım yapısı, nemli koşullarda yalıtım direncinin korunmasına yardımcı olur ve elektrik arızası olasılığını azaltır. Zırhlı versiyonlar, zorlu kurulum ortamlarında dış basınca ve darbeye karşı ek mekanik koruma sağlar.
C: Zırhsız tipler genellikle mekanik korumanın mevcut olduğu kablo kanalları, hendekler, tüneller ve koruyucu borularda kullanılır. Zırhlı tipler, doğrudan gömme veya dış hasara karşı direnci artırmak amacıyla mekanik stresin yüksek olduğu alanlar için önerilir.
C: Alüminyum iletkenli versiyonları, daha düşük ağırlık ve maliyet avantajı nedeniyle uzun mesafe iletim projelerinde yaygın olarak kullanılmaktadır. Daha yüksek iletkenlik veya konsantre yük kapasitesi gerektiren uygulamalarda bakır iletkenli versiyonlar tercih edilmektedir.
C: 0°C'nin altındaki sıcaklıklarda, yalıtım çatlaması riskini azaltmak için kurulumdan önce kablonun 5°C'nin üzerinde önceden ısıtılması önerilir. Kablo performansını korumak için döşeme sırasında aşırı bükülmeden, keskin kenarlardan ve mekanik hasarlardan kaçının.
