Qiancheng'in 21/35kV XLPE Yalıtımlı Güç Kablosu, kentsel enerji şebekesi yenilemesi ve endüstriyel madencilik trafo merkezleri için güç iletimi gibi yüksek gerilim ana iletim hatlarının montaj gereksinimlerini karşılar.
Qiancheng 21/35kV XLPE Yalıtımlı Güç Kablosu. GB/T 12706 ve IEC 60840 ikili standartlarına uygundur. 21/35kV nominal gerilim ile önemli bir orta ve yüksek gerilim güç iletim kablosu olarak hizmet eder.

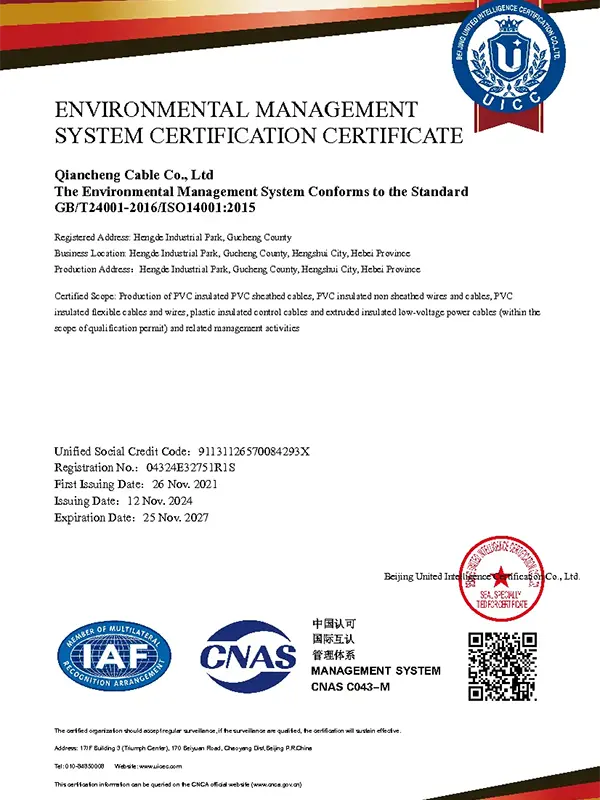

Fabrikamız kablo üretiminde 20 yıllık tecrübeye sahiptir. CNAS onaylı bir test laboratuvarı ile donatılmıştır. Tam kapsamlı yeterlilikler resmi web sitesinde doğrulanabilir. Her kablo partisi kalite kontrol raporları ve fabrika sertifikalarıyla birlikte gelir ve tüm yeterlilik belgeleri doğrulama için izlenebilir.
Trafo merkezinin genişletilmesi, madencilik alanlarında yüksek gerilim güç kaynağı yenilemesi ve Shandong bölgesindeki sanayi parklarının genel güç dağıtım projeleri için 800.000 metreden fazla Qiancheng 21/35kV XLPE Yalıtımlı Güç Kablosu tedarik edildi. Saha çalışma testleri, 3 yıllık sürekli tam yükte çalışmanın ardından yalıtımın yaşlanmadığını veya bozulmadığını kanıtlıyor.
|
Nominal İletken Kesit Alanı (mm²) |
Yalıtım Kalınlığı (mm) |
Kılıf Kalınlığı (mm) |
Yaklaşık Kablo Dış Çapı (mm) |
DC Direnci Cu (Ω/km) |
DC Direnci Al (Ω/km) |
Test Gerilimi (kV/5 dak) |
Havadaki Hacim-Cu (A) |
Hacim-Havadaki Al (A) |
Doğrudan Gömülü Toprakta Ampasite-Cu (A) |
Doğrudan Gömülü Toprakta Ampasite-Al (A) |
|
1×50 |
9.3 |
2.0 |
37 |
0.387 |
0.641 |
73.5 |
220 |
170 |
215 |
165 |
|
1×70 |
9.3 |
2.5 |
38 |
0.268 |
0.443 |
73.5 |
270 |
210 |
265 |
200 |
|
1×95 |
9.3 |
2.5 |
40 |
0.193 |
0.320 |
73.5 |
335 |
255 |
315 |
240 |
|
1×120 |
9.3 |
2.5 |
42 |
0.153 |
0.253 |
73.5 |
375 |
290 |
360 |
270 |
|
1×150 |
9.3 |
2.5 |
44 |
0.124 |
0.206 |
73.5 |
425 |
330 |
400 |
305 |
|
1×185 |
9.3 |
2.5 |
45 |
0.0991 |
0.164 |
73.5 |
485 |
380 |
455 |
345 |
|
1×240 |
9.3 |
2.5 |
48 |
0.0754 |
0.125 |
73.5 |
565 |
435 |
525 |
400 |
|
1×300 |
9.3 |
3.0 |
50 |
0.0601 |
0.100 |
73.5 |
650 |
510 |
595 |
455 |
|
1×400 |
9.3 |
3.0 |
53 |
0.0470 |
0.0778 |
73.5 |
760 |
595 |
680 |
525 |
|
1×500 |
9.3 |
3.0 |
55 |
0.0366 |
0.0605 |
73.5 |
875 |
690 |
775 |
600 |
|
1×630 |
9.3 |
3.1 |
60 |
0.0283 |
0.0469 |
73.5 |
1000 |
800 |
875 |
680 |
|
1×800 |
9.3 |
3.1 |
65 |
0.0221 |
0.0367 |
73.5 |
1130 |
920 |
970 |
760 |
|
1×1000 |
9.3 |
3.2 |
70 |
0.0176 |
0.0291 |
73.5 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
9.3 |
3.3 |
74 |
0.0151 |
0.0247 |
73.5 |
1350 |
1120 |
1120 |
920 |

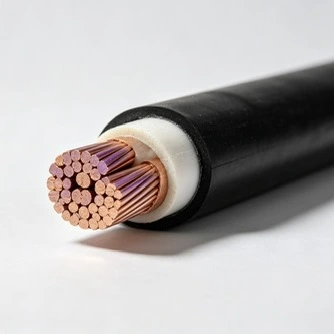

Yüksek saflıkta, oksijensiz, sıkıştırılmış çok telli bakır iletken. İletkenin ölçülen DC direnci, düşük iletken kayıp özelliğiyle kesinlikle ulusal standart sınırlar dahilinde tutulur. Ağır akım yükü ≤65K altında ölçülen sıcaklık artışı.
Entegre üçlü birlikte ekstrüzyon prosesi ile üretilmiştir. Yalıtım kalınlığı hava boşlukları olmadan aynıdır. 42kV güç frekansı voltaj testine 1 saat boyunca bozulmadan stabil bir şekilde dayanabilir. Qiancheng 21/35kV XLPE Yalıtımlı Güç Kablosunun çekirdek basınç taşıyan yapısı olarak hizmet eder.
Elektrik alanı dağılımını eşitleyen ve yerel elektrik alanı konsantrasyonunun neden olduğu yalıtım hasarını önleyen iç yarı iletken kalkan ve dış yarı iletken kalkanın birleşik yapısı.
Çelik bant zırhlama, ezilme kuvvetine ve yer altı kazılarından kaynaklanan hasara karşı dayanıklıdır. HDPE dış kılıf asit-alkali korozyon direnci ve UV-yıpranma direnci sağlar ve çoklu döşeme senaryolarına uygundur: doğrudan gömme, kablo kanalı kurulumu ve kablo kanalı yönlendirme.
XLPE çapraz bağlı malzeme 90°C sıcaklık dayanımı sınıfına sahiptir. Erimeden 5 saniye boyunca 250 ° C'de kısa süreli aşırı yüke dayanabilir. Uzun süreli ağır yük iletimi altında yalıtım neredeyse hiç bozulmaz ve hat arızası bakım sıklığını azaltır.
Bakır malzeme giriş denetiminden bitmiş kablo teslimatına kadar test prosedürleri. Gerilim dayanımı, kısmi deşarj ve termal yaşlanma gibi temel test verileri sisteme kaydedilir. Alıcılar tüm orijinal test verilerine parti numaraları aracılığıyla erişebilir.
Performans Kompakt biçimli iletken %92'nin üzerinde bir doldurma katsayısına ulaşır. Sıradan gevşek örgülü kablolarla karşılaştırıldığında, hat voltajı düşüşü gerçek ölçümde yaklaşık %7 oranında azalır, bu da uzun süreli elektrik şebekesi çalışması sırasında güç tüketimi kaybından tasarruf sağlar.
Özelleştirilebilir Qiancheng 21/35kV XLPE Yalıtımlı Güç Kablosu seçenekleri: LSZH halojen içermeyen düşük dumanlı kılıf, A Sınıfı alev geciktirici tip ve yangına dayanıklı tip, tüneller ve kapalı güç dağıtım odaları gibi özel yangından korunma çalışma koşullarına uyum sağlar.
Döşemeden önce hendek tabanına ince kum yastığı yerleştirin. Zırhlı kabloların gömülme derinliği ≥0,8m. Ağır araçların yuvarlanmasına maruz kalan alanlardan kaçının. Daha sonraki kazılarda kabloların kesilmesini önlemek için inşaat sonrasında güzergah işaretlemesini tamamlayın.
Tek Qiancheng 21/35kV XLPE Yalıtımlı Güç Kablosu için döşeme bükülme yarıçapı, kablo dış çapının 15 katından az olmayacaktır. Yoğun istiflemenin neden olduğu aşırı ısınmayı önlemek için çoklu kablo düzenlemesinde ısı dağıtım boşluklarını ayırın.
Uzun süre aşırı aşındırıcı kanalizasyona daldırmaktan ve açık havada yoğun güneş ışığına korumasız maruz kalmaktan kaçının. Dış kılıfın kırılgan çatlamasını önlemek için kabloları döşemeden önce 0°C'nin altındaki sıcaklıklarda önceden ısıtın.
Güç-frekans gerilim-dayanım yeniden testi, döşeme tamamlandıktan sonra yapılacaktır. Güç açıkken anahtarlamaya yalnızca testleri geçtikten sonra izin verilir. Profesyonel teknisyenlerimiz yerinde kabul rehberliği sağlamak üzere gönderilebilir.
C: Geleneksel gevşek örgülü iletkenle karşılaştırıldığında, sıkıştırılmış yapı iletken boşluklarını azaltabilir ve daha düşük elektrik direncini destekleyebilir. Aynı zamanda yüksek akım yüklemesi altında sıcaklık artışının yönetilmesine de yardımcı olur ve bu da uzun vadeli güç aktarımı uygulamaları için faydalıdır.
C: XLPE yalıtımının uzun süreli çalışma sıcaklığı 90°C'dir. Kısa devre veya kısa süreli aşırı yük koşulları altında yalıtım, belirli bir kısa süre boyunca 250°C'ye kadar sıcaklıklara dayanabilir. Gerçek çalışma sınırları geçerli kablo standardına ve kurulum koşullarına uygun olmalıdır.
C: İç ve dış yarı iletken katmanlar, yalıtımın etrafındaki elektrik alanı dağılımının kontrol edilmesine yardımcı olur. Koruma sistemi, iletken ve yalıtım arayüzlerindeki yerel elektrik alanı konsantrasyonunu azaltarak, yüksek voltajlı çalışma sırasında istikrarlı yalıtım performansını destekler.
C: Doğrudan gömmenin ek mekanik koruma gerektirdiği durumlarda genellikle zırhlı bir yapı tercih edilir. Açmanın dibinde uygun bir kum yastığı sağlanabilir ve gömme derinliği ilgili proje spesifikasyonlarına uygun olmalıdır. Özellikle daha sonra kazı yapılması veya araç trafiğinin oluşabileceği alanlarda, kurulumdan sonra kablo yolları da açıkça işaretlenmelidir.
C: İlgili spesifikasyonda aksi belirtilmediği sürece, tek bir kablonun minimum bükülme yarıçapı, dış çapının 15 katından az olmamalıdır. Birkaç kablo paralel olarak kurulduğunda, ısı dağıtımı için yeterli aralık bırakılmalıdır. Gereksiz sıcaklık artışını önlemek için aşırı istiflemeden kaçınılmalıdır.
C: Seçilen kablo yapısı bu ortamlar için doğrulanmadığı sürece, son derece aşındırıcı kanalizasyona ve yoğun güneş ışığına sahip korunmasız dış mekan koşullarına uzun süre maruz kalmaktan kaçınılmalıdır. 0°C'nin altındaki ortam sıcaklıklarında kurulum için, kılıfın kırılgan hasar görme riskini azaltmak için uygun ön ısıtma önlemleri alınmalıdır.
C: Kurulumdan sonra, ilgili standart ve proje gerekliliklerine göre gerekli elektrik muayenesi ve güç frekansı gerilim dayanım testi tamamlanmalıdır. Devreye ancak gerekli testler geçildikten ve kurulum kabul edildikten sonra enerji verilmelidir. Projeye özel kabul gereksinimleri için teknik yardım sağlanabilir.
