Bakır PVC Kontrol Kablosu

Temel Ürün Modeli: KVV

Bakır PVC Kontrol Kablosu, düşük voltaj kontrolü, izleme ve yardımcı devreler için yüksek saflıkta oksijensiz bakır iletkeni PVC yalıtım ve koruyucu kılıfla birleştirir. KVV yapısı, birden fazla kontrol sinyalinin veya elektrik fonksiyonunun aynı kablo üzerinden yönlendirilmesi gereken sabit kablolama için tasarlanmıştır. İletken boyutu, çekirdek miktarı, ekranlama ve zırhlama, ekipman konfigürasyonuna ve kurulum ortamına göre seçilebilir.

Endüstriyel otomasyon, elektrikli ekipman ve bina kontrol sistemleri için bu kablo, kontrol kabinlerini, saha cihazlarını, motorları, sensörleri ve diğer yardımcı devreleri bağlamak için pratik, çok çekirdekli bir kablolama seçeneği sunar. Geçerli spesifikasyon, yalnızca damar sayısından ziyade devre voltajı, iletken kesiti, damar sayısı, döşeme yöntemi ve çevre koşullarından doğrulanmalıdır.

Ürün Özellikleri Boyutlar ve Teknik Parametre Tablosu

İnşaat ve Elektriksel Özellikler

Kontrol ve Yardımcı Devreler için Bakır İletken

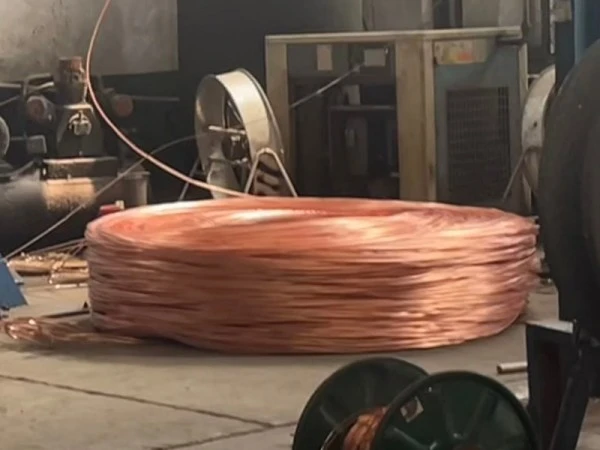

İletken, 0,5 ila 10 mm² kesit seçenekleriyle yüksek saflıkta oksijensiz bakır olarak belirtilmiştir. Kontrol uygulamaları için iletken boyutu bağlı yüke, kontrol voltajına, izin verilen voltaj düşüşüne ve kurulum mesafesine uygun olmalıdır. 2 ila 61 çekirdekten oluşan mevcut çekirdek aralığı, tek bir kablonun birden fazla kontrol veya izleme devresine uyum sağlamasına da olanak tanır.

PVC İzolasyon ve Kılıf

PVC, standart KVV yapısı için birincil elektrik yalıtımı ve harici koruma sağlar. Listelenen maksimum uzun süreli çalışma sıcaklığı 70°C'dir; tabloda ise en az 0°C'lik bir döşeme ortam sıcaklığı belirtilmektedir. Bu sınırların dışındaki kurulum koşulları, yalnızca kurulum yöntemini değiştirmek yerine geçerli kablo yapısının ve malzeme kalitesinin onaylanmasını gerektirir.

Koruma ve Zırhlama Seçenekleri

Değişken frekanslı ekipmanlara, motorlara veya diğer elektrik kaynaklarına yakın olarak kurulan kontrol devreleri ek koruma gerektirebilir. KVVP ve KVVRP konfigürasyonları, belirtilen kapsama oranına sahip örgülü korumayı kullanabilirken KVVP2, bakır bant sarmayı kullanır. Mekanik korumanın öncelikli olduğu durumlarda KVV22 yapısı çift çelik bantlı zırhlama ekler. Bu konfigürasyonlar parazitin kaynağına, mekanik maruziyete ve döşeme yoluna göre seçilmelidir.

Kablo Seçimini Etkileyen Montaj Koşulları

Kurulum yönteminin bir proje için gereken kablo yapısıyla doğrudan ilişkisi vardır. Spesifikasyon tablosunda listelenen zırhsız kablolar, kablo dış çapının en az 6 katı bükülme yarıçapına sahipken, zırhlı veya bakır bant korumalı yapılar dış çapın en az 12 katı gerektirir. Belirtilen bükülme yarıçapının korunması, kurulum sırasında yalıtım ve kablo yapısı üzerinde aşırı mekanik stresin önlenmesine yardımcı olur.

Doğrudan gömme için listelenen minimum derinlik 0,7 m'dir ve harici mekanik hasara karşı ek koruma sağlar. Birkaç kablo paralel olarak kurulduğunda yeterli ısı dağıtım alanı korunmalıdır. Bu ayrıntılar, aynı kontrol kablosu spesifikasyonunun farklı kurulum alanlarında kullanıldığı durumlarda özellikle önemlidir.

Uygulama Senaryoları

Endüstriyel Otomasyon: Bakır PVC Kontrol Kablosu, birden fazla alçak gerilim kontrol fonksiyonunun bağlanması gereken PLC kontrol kabinleri, üretim hattı ekipmanları, makine kontrol devreleri ve yardımcı sinyal kabloları için kullanılabilir.

Mekanik ve Elektrikli Ekipman: Pompalar, fanlar, kompresörler, takım tezgahları, soğutma ekipmanları ve diğer elektrikli makinelerle ilgili kontrol ve geri besleme devrelerine uygulanır.

Bina ve Belediye Sistemleri: Kablo özelliklerinin geçerli devre gereksinimlerine uygun olduğu bina otomasyonunda, asansör kontrolünde, yangın kontrol ekipmanlarında, sokak aydınlatma kontrolünde ve su temini veya drenaj sistemlerinde kullanılır.

Yeni Enerji Ekipmanı: Gerilim, sıcaklık ve kurulum koşulları geçerli spesifikasyonlara uygun olduğunda fotovoltaik ekipman, enerji depolama sistemleri ve şarj altyapısı çevresindeki yardımcı kontrol ve izleme devreleri için kullanılabilir.

Taşıma ve Depolama: Taşıma sistemleri, depo ekipmanları ve elektrikle çalışan diğer lojistik sistemler için kontrol devrelerine uygulanır. Parazit veya mekanik maruziyetin ek koruma gerektirdiği durumlarda korumalı veya zırhlı yapılar düşünülebilir.

Kalite ve Spesifikasyon Doğrulaması

Teknik bir satın alma veya proje spesifikasyonu için Bakır PVC Kontrol Kablosu yalnızca genel ürün açıklamalarına dayanmak yerine ölçülebilir parametrelere göre kontrol edilmelidir. İlgili öğeler arasında iletken malzeme, kesit alanı, çekirdek miktarı, yalıtım direnci, gerilim dayanım performansı, bükülme yarıçapı ve seçilen koruma veya zırhlama yapısı yer alır.

Sağlanan spesifikasyon, GB/T 9330-2020'yi referans standardı olarak tanımlar ve nominal voltaj, direnç, yalıtım ve kurulum gerekliliklerini sağlar. İhracat projeleri için gerekli IEC standardı, test dokümantasyonu ve hedef pazar gereklilikleri üretim öncesinde ayrıca teyit edilmelidir. Korumalı, zırhlı veya yangına dayanıklı bir yapının gerekli olduğu durumlarda, satın alma şartnamesinde tam model de belirtilmelidir.

Uygun Şartname Nasıl Seçilir

Devrenin elektriksel fonksiyonuyla başlayın ve kablonun kontrol, izleme, geri besleme veya yardımcı sinyal taşıyıp taşımadığını belirleyin. Daha sonra gerekli iletken kesitini ve damar miktarını onaylayın. Elektrik paraziti olan projeler için korumalı bir yapı düşünün; Mekanik korumanın önemli olduğu açık yollar için zırhlı versiyon daha uygun olabilir.

Daha büyük kontrol sistemleri için ek çekirdeklerin ayrılması, gelecekteki devre değişiklikleri için kapasite sağlayabilir. Tabloda %10-%20 yedek çekirdek önerisi listelenirken kesit seçiminin gerçek yük, devre uzunluğu, voltaj düşüşü ve kurulum koşullarına göre kontrol edilmesi gerekir. Projede daha fazla sayıda kontrol noktası olduğu için daha büyük bir iletken seçilmemelidir.

SSS

1. Bu kablo için hangi standart kullanılıyor?

Ürün için sağlanan spesifikasyon, plastik yalıtımlı kontrol kabloları için GB/T 9330-2020 referansına sahiptir. İhracat siparişleri için IEC gereklilikleri ve hedef pazar standartları, fiili uygulamaya ve kablo yapısına göre onaylanmalıdır.

2. Hangi çekirdek miktarları ve iletken boyutları mevcut?

Listelenen aralık 2 ila 61 çekirdeği ve 0,5 ila 10 mm² iletken kesitlerini kapsar. Ortak çekirdek miktarları 4, 7, 10, 14, 19, 24 ve 37 çekirdeği içerirken, 0,75, 1,0, 1,5 ve 2,5 mm² ortak kesitler olarak listelenmiştir.

3. Elektrik paraziti olan uygulamalar için korumalı bir versiyon mevcut mu?

Evet. KVVP ve KVVRP yapıları, listelenen kapsama oranında en az %80 oranında örgülü korumayla belirtilebilir. KVVP2 bakır bant sargısı kullanır. Uygun ekranlama yapısı parazit kaynağına ve kurulum ortamına bağlıdır.

4. Çalışma ve döşeme sıcaklığı gereksinimleri nelerdir?

Sağlanan teknik veriler, 70°C'lik maksimum uzun süreli izin verilen çalışma sıcaklığını ve en az 0°C'lik geleneksel döşeme ortam sıcaklığını listeler. 0°C'nin altında kurulum gerekiyorsa kablo ön ısıtması tabloda belirtilmiştir. Daha soğuk ortamlar için özel düşük sıcaklık yapıları ayrıca onaylanmalıdır.

5. Kablo doğrudan gömme için kullanılabilir mi?

Sağlanan spesifikasyon, minimum 0,7 m'lik doğrudan gömülü döşeme derinliğini listeler ve harici mekanik hasara karşı koruma çağrısında bulunur. Gerçek kablo yapısı, doğrudan gömülmeden önce toprak koşullarına, mekanik maruziyete, neme ve proje kurulum gereksinimlerine göre kontrol edilmelidir.

6. Fiyat teklifi istenirken hangi bilgiler sağlanmalıdır?

Spesifikasyonun doğru bir şekilde kontrol edilmesi için gerekli çekirdek miktarını, iletken kesitini, nominal voltajı, kablo uzunluğunu, döşeme yöntemini ve kurulum ortamını sağlayın. Ekranlama, bakır bant sarma, çelik bant zırhlama veya yangına dayanıklı yapı gerekiyorsa, kablo modelinin ve teknik belgelerin doğru şekilde eşleşebilmesi için ilgili gereksinimi ekleyin.
