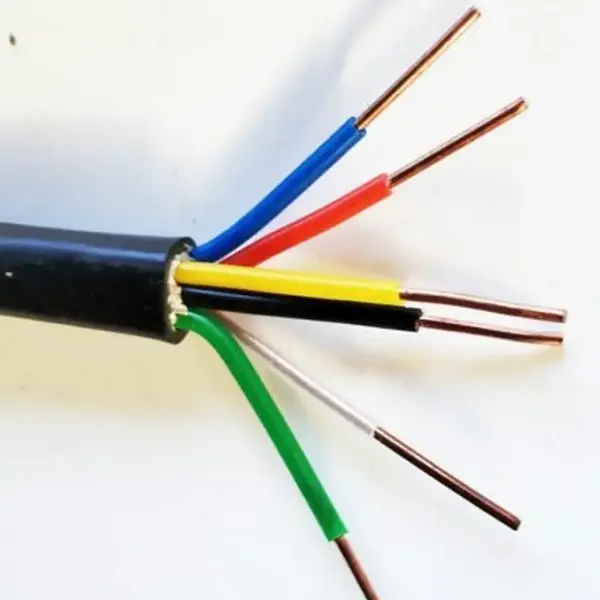

Alev Geciktirici XLPE Bakır Kontrol Kablosu

Ürün Modelleri: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, vb.

Alev Geciktirici XLPE Bakır Kontrol Kablosu, alev yayılımının sınırlandırılması gereken alçak gerilim kontrol ve sinyal devrelerinde kullanılır. Standart yapı, oksijensiz bakır iletkeni XLPE yalıtımlı ve alev geciktirici dış kılıfı, farklı kablolama gereksinimleri için katı veya esnek iletken konfigürasyonlarıyla birleştirir. Korumalı ve zırhlı versiyonlar, menzili elektromanyetik girişim veya mekanik korumanın da dikkate alınması gereken kurulumlara kadar genişletir.

XLPE yalıtımı, 90 °C'lik maksimum uzun süreli çalışma sıcaklığına göre belirlenirken, kablo, birden fazla çekirdek sayısına ve iletken kesitlerine sahip 450/750V yapılandırmalarında mevcuttur. Z(A, B, C) alev geciktirici kaliteler, ekranlama, zırhlama ve özel uzunluklar kontrol devresine ve döşeme koşullarına göre seçilebilir.

Ürün Özellikleri, Boyutları ve Teknik Parametre Tablosu

İnşaat ve Performans

1. Yüksek Sıcaklık Kontrol Kablolaması için XLPE Yalıtım

Yalıtım sistemi, geleneksel PVC yalıtımı yerine çapraz bağlı polietilene dayanmaktadır. Sağlanan spesifikasyonlara göre, XLPE katmanının maksimum uzun süreli çalışma sıcaklığı 90°C'dir ve kısa süreli aşırı yük toleransı 130°C'dir. Bu, kablonun daha yüksek çalışma sıcaklıklarına maruz kalabileceği kontrol ekipmanları ve elektrik tesisatları için yapıyı uygun hale getirir.

2. Kontrol ve Sinyal Devreleri için Bakır İletkenler

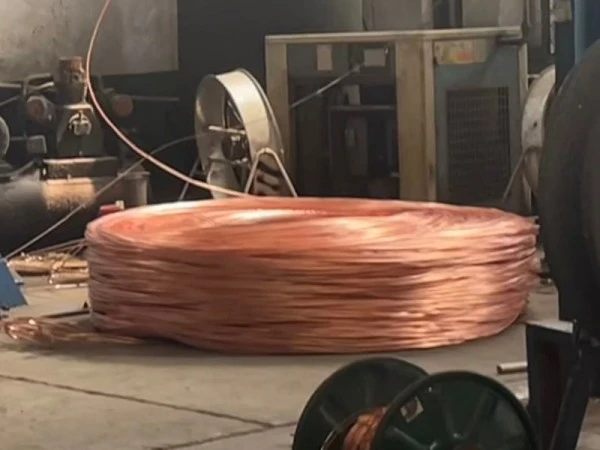

İletken spesifikasyonu %99,99 yüksek saflıkta oksijensiz bakırı kapsar; Sınıf 1 katı iletkenler ve Sınıf 5 çok telli esnek iletkenler mevcuttur. Sert ve esnek yapı arasındaki seçim, kablolama yöntemine, terminal düzenine ve kurulum alanına göre yapılabilir.

3. Alev Geciktirici Kılıf ve İsteğe Bağlı Koruma

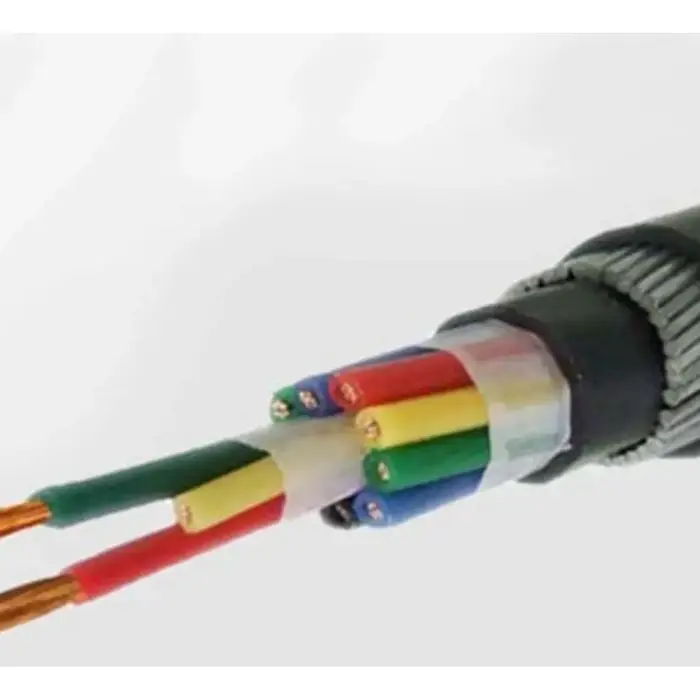

Dış kılıf alev geciktirici PVC veya polietilen (poliolefin) olabilir; Z(A, B, C) alev geciktirici sınıfları da mevcuttur. Korumalı ZR-KYJYP ve zırhlı ZR-KYJV22 veya ZR-KYJY23 konfigürasyonları ek kurulum gereksinimlerini karşılar. Elektromanyetik girişimin kontrol edilmesi gereken durumlarda ekranlama önemlidir; çelik bantlı zırh ise belirli döşeme koşulları için mekanik koruma sağlar.

Kurulum için Kablo Konfigürasyonunun Seçilmesi

Uygun yapı iletken boyutundan daha fazlasına bağlıdır. Çekirdek miktarı kontrol veya sinyal devrelerinin sayısıyla eşleşmeli, iletken sınıfı ise kurulum yöntemine uygun olmalıdır. Kablo kanalları ve bina içi sabit kablolama için zırhsız bir yapı yeterli olabilir. Korumalı versiyonlar, elektromanyetik girişimden etkilenen devreler için düşünülebilir; zırhlı versiyonlar ise kablonun mekanik basınca veya doğrudan gömülme koşullarına maruz kaldığı kurulumlar için tasarlanmıştır.

Azaltılmış duman ve halojen özellikleri gerektiren projeler için mevcut WDZ düşük dumanlı alev geciktirici versiyonu ayrıca belirtilmelidir. Yönlendirme sırasında minimum bükülme yarıçapının da dikkate alınması gerekir: sağlanan veriler, zırhsız versiyonlar için kablo dış çapının ≥6 katını, korumalı versiyon için ≥8 katını ve zırhlı versiyonlar için ≥12 katını listeler.

Tipik Uygulamalar

1. Yangından Korunma ve Bina Kontrol Sistemleri

Alev geciktirici XLPE kontrol kabloları, yangından korunma ekipmanı, bina otomasyonu ve ilgili elektrik sistemleri için düşük voltajlı kontrol devrelerine dahil edilebilir. Çekirdek miktarı ve iletken boyutu, yalnızca genel kablo çapına göre seçilmek yerine, kontrol ekipmanına ve devre düzenine göre eşleştirilmelidir.

2. Fotovoltaik ve Enerji Depolama Ekipmanları

Kontrol kabinleri, invertörle ilgili ekipmanlar ve enerji depolama sistemleri, sınırlı bir kurulum alanı içerisinde birden fazla düşük voltajlı sinyal ve kontrol devresi içerebilir. XLPE yalıtımı, gerçek kablo özelliklerine ve çalışma koşullarına bağlı olarak, düşük sıcaklık uygulamaları için yaygın olarak kullanılan PVC kontrol kablolarından daha yüksek bir belirlenmiş çalışma sıcaklığı aralığı sağlar.

3. Endüstriyel Otomasyon ve Proses Ekipmanları

Kablo serisi motorlar, pompalar, fanlar, takım tezgahları, PLC kabinleri ve diğer endüstriyel ekipmanlarla ilgili kontrol devreleri için kullanılabilir. Esnek iletken versiyonları, yönlendirmenin daha fazla kablo esnekliği gerektirdiği durumlarda kullanışlıdır; elektromanyetik girişime maruz kalan sinyal devreleri için korumalı yapılar düşünülebilir.

4. Yeraltı Tesisat ve Altyapı Tesisatları

Zırhlı ZR-KYJV22 ve ZR-KYJY23 konfigürasyonları, belirtilen doğrudan gömme uygulamaları da dahil olmak üzere ek mekanik koruma gerektiren kurulumlar için bir seçenek sunar. Zırhsız versiyonlar, montaj yöntemiyle mekanik korumanın zaten sağlandığı kablo kanallarında, bina içi kanallarda ve kablo kanallarında kullanılabilir.

5. Güç Ekipmanları ve İhracata Yönelik Projeler

Trafo merkezleri, enerji santralleri, elektrik ekipmanları ve yurt dışı projeler için gerekli kablo özellikleri proje standardı, gerilim sınıfı, kurulum yöntemi ve dokümantasyon gereksinimlerine göre doğrulanmalıdır. Ürün dokümantasyonu, test kayıtları ve makara paketlemesi projenin teslimat gereksinimlerine göre düzenlenebilmektedir.

Sipariş Vermeden Önce Teknik Doğrulama

Bir kontrol kablosu projesi için üretim öncesinde teyit edilmesi gereken en faydalı bilgiler gerekli voltaj, iletken sınıfı, kesit, damar sayısı, alev geciktirici kalite ve döşeme ortamıdır. Elektromanyetik girişim veya mekanik koruma kurulum gereksiniminin bir parçası olduğunda koruma veya zırhlama belirtilmelidir.

Sağlanan teknik veriler, 0,75–6 mm² iletken kesitlerini ve 2 ila 61 çekirdekli standart damar yapılandırmalarını kapsar. Kablo tanımlamasında yeşil-sarı topraklama çekirdeğine sahip çok renkli damarlar kullanılırken, teslimat uzunluğu özelleştirilebilir. İhracat siparişlerinde, nakliye gereksinimlerine göre ambalajlara plastik makaralar veya fümigasyonlu ahşap makaralar dahil edilebilir.

SSS

1. Bu kablo için hangi standartlar belirtilmiştir?

Sağlanan ürün özelliklerinde geçerli ulusal standartlar olarak GB/T 9330 ve GB/T 19666 listelenmektedir. Bir projenin ek sertifikasyon, test raporları veya ihracat belgeleri gerektirmesi durumunda, gerekli belge listesi üretimden önce onaylanmalıdır.

2. XLPE izolasyonu için hangi sıcaklık aralığı belirtilmiştir?

Teknik veriler, 90°C'lik maksimum uzun süreli çalışma sıcaklığını ve 130°C'lik kısa süreli aşırı yük toleransını belirtir. Standart minimum döşeme sıcaklığı ≥0°C'dir; soğuğa dayanıklı versiyonu ise -30°C'de doğrudan inşaat için listelenmiştir.

3. Hangi iletken boyutları ve damar konfigürasyonları mevcut?

Standart iletken kesitleri 0,75, 1,0, 1,5, 2,5, 4 ve 6 mm²'dir. Standart çekirdek konfigürasyonları 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 ve 61 çekirdeği içerir ve özel üretim için özel çekirdek sayıları mevcuttur.

4. Korumalı veya zırhlı versiyon ne zaman belirlenmelidir?

Korumalı ZR-KYJYP, kontrol devresi elektromanyetik girişim koruması gerektirdiğinde düşünülebilir. Zırhlı ZR-KYJV22 veya ZR-KYJY23, belirtilen doğrudan gömme uygulamaları da dahil olmak üzere ek mekanik korumanın gerekli olduğu döşeme koşulları için tasarlanmıştır. Bükme yarıçapı gereksinimleri bu yapılar arasında farklılık gösterir.

5. Proje teklifi için neyin teyit edilmesi gerekir?

Gerekli modeli, iletken kesitini, damar sayısını, yaklaşık uzunluğu, döşeme yöntemini ve her türlü koruma, zırhlama, düşük duman veya soğuğa dayanıklılık gerekliliklerini sağlayın. İhracat siparişleri için varış yeri, makara gereklilikleri ve gerekli teknik veya inceleme belgeleri de teyit edilmelidir.

6. Kablo özelleştirilmiş uzunluklarda temin edilebilir mi?

Evet. Sağlanan spesifikasyonda, belirtilen uzunluk toleransı ±%0,5 olan özelleştirilebilir teslimat uzunlukları listelenmektedir. Proje gereksinimlerine göre özel çekirdek sayıları ve fonksiyonel konfigürasyonlar da tartışılabilir.
