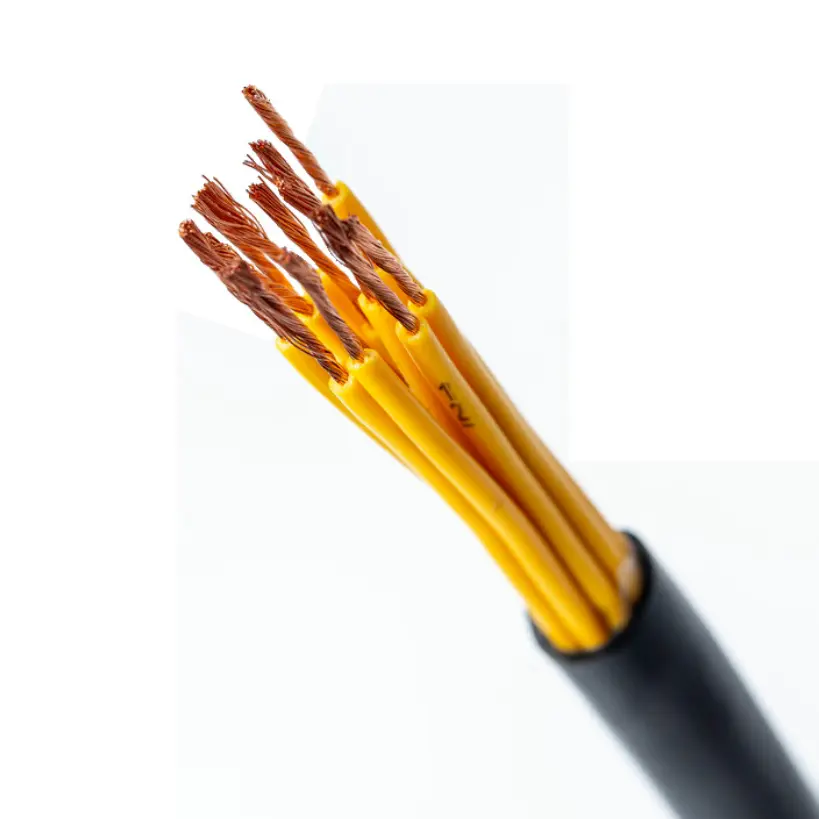

Bakır PVC Alev Geciktirici Kontrol Kablosu

Ürün Modelleri: ZR-KVV yani Z(A、B、C、D)-KVV, ZR-KVVP yani Z(A、B、C、D)-KVVP, ZR-KVV22 yani Z(A、B、C、D)-KVV22, vb.

Bakır PVC Alev Geciktirici Kontrol Kablosu, yüksek saflıkta oksijensiz bakır iletkenler, mika bant ve alev geciktirici PVC izolasyon ve kılıf kullanan 450/750V kontrol kablosudur. Farklı kablolama koşulları için Sınıf 1 katı, Sınıf 2 çok telli ve Sınıf 5 esnek iletken yapıları mevcuttur. Kablo, alev geciktirici ve yangına dayanıklı performansın gerekli olduğu endüstriyel tesislerde, binalarda ve diğer alçak gerilim elektrik sistemlerinde kontrol, izleme ve yardımcı devreler için tasarlanmıştır.

Kablo yapısı aynı zamanda isteğe bağlı bakır tel örgüyü veya 2 ila 61 çekirdek arası çekirdek miktarlarına sahip bakır bant korumayı da içerebilir. Bu nedenle seçim iletken tipine, kesitine, çekirdek miktarına, ekranlama gereksinimlerine, kurulum yöntemine ve projenin geçerli yangın performansı gereksinimlerine göre yapılabilir.

Ürün Özellikleri Boyutlar ve Teknik Parametre Tablosu

İnşaat ve Performans

Farklı Kablolama Koşulları için İletken Seçenekleri

Kablo katı, çok damarlı veya esnek bakır iletkenlerle mevcuttur. Kablo yolunun nispeten sabit olduğu yerlerde katı ve çok damarlı yapılar kullanılabilirken, esnek iletkenler kabin kablolaması, ekipman bağlantıları ve daha kolay kablo kullanımı gerektiren kurulumlar için daha uygundur. Kurulum yöntemine ve mekanik gereksinimlere göre uygun iletken yapısı seçilmelidir.

Mika Bant ve PVC İzolasyon

Mika bant iletkenin etrafındaki yangına dayanıklı tabakayı oluştururken, PVC ana elektrik yalıtımını sağlar. Dış kılıf da alev geciktirici PVC'den yapılmıştır. Bu kombinasyon, geçerli kablo konfigürasyonu için kabloya hem tanımlanmış bir yangına dayanıklı yapı hem de alev geciktirici özellikler kazandırır.

İsteğe Bağlı Koruma

Elektromanyetik girişimin dikkate alınması gereken devreler için, koruyucu katman olarak bakır tel örgü veya bakır bant sargısı belirtilebilir. Listelenen koruma kapsama oranı ≥%80'dir. Korumalı yapı, sinyal tipine, çevredeki elektrikli ekipmanlara ve kurulum ortamına göre seçilmelidir.

Kablonun Pratik Kablolama Gereksinimlerini Karşıladığı Yer

Bakır PVC Alev Geciktirici Kontrol Kablosu, hem sabit hem de daha esnek kontrol kablolama koşulları için yapılandırılabilir. Bu, bir proje aynı elektrik sistemi içinde kontrol kabinleri, ekipman bağlantıları ve sabit kablo yolları içerdiğinde tamamen farklı iletken yapılarının seçilmesi ihtiyacını azaltır.

Kontrol ve izleme sinyallerini taşıyan devreler için iletken direnci, basit bir malzeme tanımından ziyade önemli bir özelliktir. Teknik tablo, sipariş vermeden önce teknik onay için kullanılabilecek yalıtım direnci, dayanma gerilimi ve iletken direnci gereksinimlerini sağlar.

Yangından korunmanın elektrik tasarımının bir parçası olduğu durumlarda, kablonun alev geciktirici ve yangına dayanıklı özellikleri, kablo yönlendirmesi, destek yöntemleri ve tüm yangından korunma sisteminin gereklilikleri ile birlikte değerlendirilmelidir. Kablo performansı kurulum yönteminden bağımsız olarak değerlendirilmemelidir.

Uygulama Senaryoları

1. Yangından Korunma Sistemleri: Yangından korunma kontrol kabinleri, alarmla ilgili devreler, duman-egzoz ekipmanı ve yangın-su pompası kontrol sistemleri.

2. Güç Tesisleri: Elektrik kontrol kabinleri, jeneratör seti yardımcı devreleri ve güç dağıtım odalarındaki kontrol veya sinyal kabloları.

3. Endüstriyel Otomasyon: Alev geciktirici kablo yapısının gerekli olduğu üretim hatları, makineler ve proses ekipmanları için kontrol sistemleri.

4. Bina Elektrik Sistemleri: Asansör kontrol sistemleri, merkezi iklimlendirme ekipmanları, bodrum makine odaları ve diğer bina otomasyon uygulamaları.

5. Genel Endüstriyel Ekipman: Atık su arıtma ekipmanı, kurutma hatları, makine aletleri ve diğer yardımcı kontrol devreleri.

Kalite ve Teknik Doğrulama

Teknik satın alma için ana doğrulama noktaları arasında iletken yapısı, iletken kesiti, PVC yalıtım kalınlığı, yalıtım direnci, dayanım gerilimi, iletken direnci, ekranlama konfigürasyonu ve belirtilen yangın performansı gereksinimleri yer alır. Bu parametreler, ürün kabulü için kablo kalitesinin genel tanımlarından daha pratik bir temel sağlar.

Qiancheng, sipariş edilen kablo konfigürasyonuna göre geçerli ürün özelliklerini ve teknik belgeleri sağlayabilir. Mühendislik ve ihracat projeleri için test raporları, sertifikalar, muayene kayıtları, paketleme ve kablo uzunluğu gereksinimleri üretimden önce onaylanmalıdır.

Şartname Seçim Kılavuzu

İletken Kesiti

Mevcut iletken kesiti 0,5mm² ila 10mm² arasındadır. Seçim devre fonksiyonuna, elektrik yüküne, izin verilen iletken direncine ve geçerli kurulum gereksinimlerine göre yapılmalıdır.

Çekirdek Miktarı

Standart konfigürasyon 2 ila 61 çekirdeği kapsar. Çekirdek miktarı, ekipmanın veya projenin gerektirdiği kontrol, izleme ve yardımcı devrelerin sayısına göre belirlenmelidir.

Koruma Gereksinimleri

Sinyal girişiminin sorun teşkil ettiği durumlarda bakır tel örgü veya bakır bant koruyucu düşünülebilir. Gerekli koruma yöntemi, elektrik ortamına ve kontrol sistemi gereksinimlerine göre onaylanmalıdır.

Yangın Performansı

Teknik tablo, 90 dakika boyunca 830°C'den az olmayan bir yangına maruz kalma koşulunu ve GB/T 19666 uyarınca alev geciktirici gerekliliklerini belirtir. Gerekli test koşulu ve belgeler, sipariş verilmeden önce gerçek proje spesifikasyonuna göre doğrulanmalıdır.

SSS

1. Bu kablo için hangi standartlar belirtilmiştir?

Teknik veriler, DC iletken direnci için GB/T 9330'a ve listelenen alev geciktirici gereksinimleri için GB/T 19666'ya referans verir. Bir ihracat projesi için gerekli olan herhangi bir ek sertifika veya test dokümantasyonu, sipariş edilen kablo konfigürasyonuna göre onaylanmalıdır.

2. Hangi iletken yapılar mevcuttur?

Kablo, katı sert iletkenler veya çok telli esnek iletkenler ile yapılandırılabilir. Uygun yapı, kurulumun sabit olup olmadığına, bir kontrol kabininden yönlendirilip yönlendirilmediğine veya kurulum sırasında daha fazla esneklik gerektirip gerektirmediğine bağlıdır.

3. Hangi kesitler ve çekirdek miktarları mevcut?

Listelenen iletken kesitleri 0,5 mm² ila 10 mm² arasında değişir ve çekirdek miktarları 2 ila 61 çekirdek arasındadır. Nihai kombinasyon devre tasarımına ve kablo konfigürasyonuna göre onaylanmalıdır.

4. Kablo ekranlanabilir mi?

Evet. Bakır tel örgü veya bakır bant sargısı, listelenen koruma kapsama oranı ≥%80 olan isteğe bağlı bir koruma katmanı olarak belirtilebilir.

5. Bu Bakır PVC Alev Geciktirici Kontrol Kablosu yaygın olarak nerede kullanılır?

Yangından korunma sistemlerinde, enerji tesislerinde, endüstriyel otomasyon ekipmanlarında, bina elektrik sistemlerinde ve belirtilen alev geciktirici ve yangına dayanıklılık özelliklerinin gerekli olduğu diğer endüstriyel uygulamalarda kontrol, izleme ve yardımcı devreler için kullanılır.

6. Teklif için hangi bilgilere ihtiyaç vardır?

Gerekli modeli, iletken tipini, kesitini, damar sayısını, ekranlama gereksinimini, kablo uzunluğunu, kurulum ortamını ve geçerli yangın performansı gerekliliklerini sağlayın. Gerekli denetim raporları, sertifikalar veya ihracat belgeleri de önceden belirtilmelidir.
