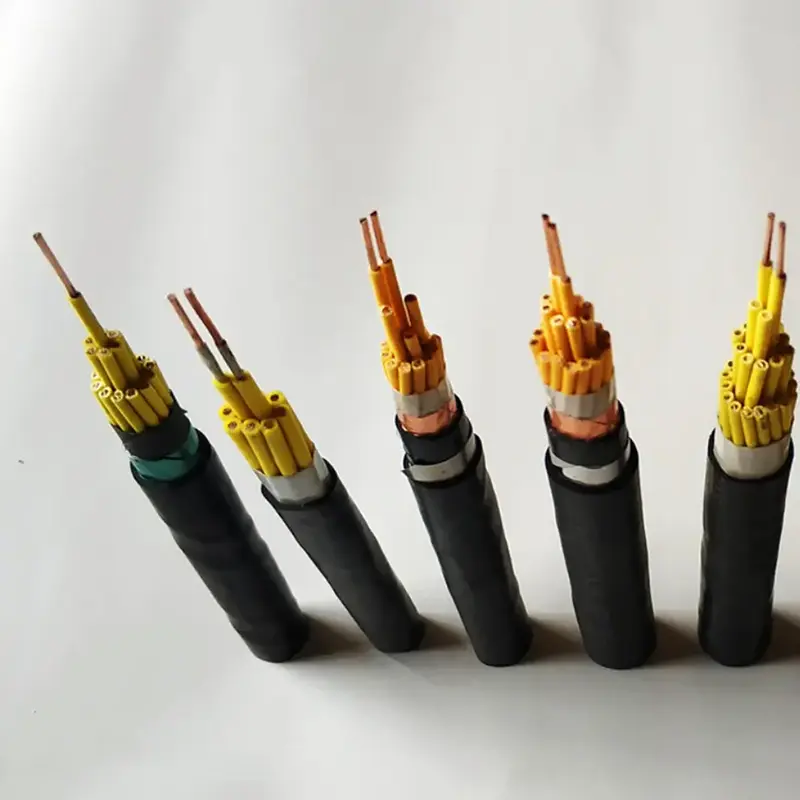

XLPE Yangına Dayanıklı Bakır Kontrol Kablosu

Ürün Modelleri: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, vb.

Yangından korunma ve acil durum kontrol sistemlerinde kontrol kablosunun anormal ısıya veya yangına maruz kaldığında elektrik sinyallerini iletmeye devam etmesi gerekir. XLPE Yangına Dayanıklı Bakır Kontrol Kablosu, bu düşük voltajlı devreler için tasarlanmıştır ve iç mekan yönlendirme konfigürasyonlarını, korumalı sinyal kablolarını ve mekanik olarak korumalı kurulumları kapsar. Ürün yelpazesinde farklı döşeme koşullarına uyum sağlayacak zırhsız, korumalı ve zırhlı yapılar bulunmaktadır.

Kabloda bakır iletken, XLPE izolasyon ve çift katmanlı sentetik mika bant yangına dayanıklı yapı bulunmaktadır. Sağlanan teknik veriler, XLPE izolasyonu için maksimum uzun süreli çalışma sıcaklığının 90°C olduğunu belirtir. Çekirdek sayısı, iletken kesiti, ekranlama ve zırhlama kontrol devresine, ekipman bağlantısına ve kurulum yöntemine göre seçilebilir.

Ürün Özellikleri, Boyutları ve Teknik Parametre Tablosu

İnşaat ve Yangına Dayanıklılık Performansı

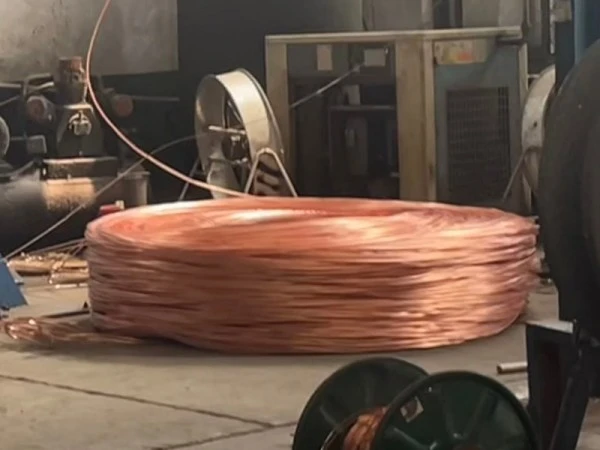

Yüksek Saflıkta Bakır İletken

Sağlanan spesifikasyon, iletken malzeme olarak %99,99 yüksek saflıkta oksijensiz bakırı tanımlar. N-KYJV için Sınıf 1 katı iletkenler listelenirken, ilgili esnek modeller için esnek iletken konfigürasyonları mevcuttur. 0,75 ila 6 mm² arası kesitler ve 2 ila 61 arası çekirdek miktarları listelenerek kablo konfigürasyonunun farklı kontrol devresi düzenleriyle eşleştirilmesine olanak sağlanır.

XLPE Yalıtım

XLPE çapraz bağlı polietilen birincil yalıtım katmanını oluşturur. Teknik veriler, maksimum uzun süreli çalışma sıcaklığının 90°C, kısa süreli aşırı yük toleransının ise 130°C olduğunu belirtir. Kabloyu seçerken bu sıcaklık aralığı iletken yükü, ortam koşulları ve gerçek kurulum ortamıyla birlikte dikkate alınmalıdır.

Çift Katlı Mika Yangına Dayanıklı Yapı

Yangına dayanıklı katman, çift katmanlı sentetik mika bant sargısından oluşur. Sağlanan spesifikasyona göre kablo, 830°C'den düşük olmayan bir açık ateş sıcaklığında 90 dakika boyunca enerjili kalabilir. Bu nedenle yangına dayanıklı katman, sürekli devre çalışmasının belirtildiği acil durum kontrolü ve sinyal devreleri için kablo yapısının önemli bir parçasıdır.

Alev Geciktirici Dış Kılıf

Dış kılıf alev geciktirici poliolefin olarak belirlenmiştir. Kılıf, kurulum ve servis sırasında dahili kablo yapısını korumanın yanı sıra, belirtilen yangın performansı koşulları altında alev yayılımını kısıtlamayı amaçlamaktadır.

Farklı Kurulum Koşullarına Uygun Modeller

Zırhsız NH-KYJY/NH-KYJYR yapısı, kablo dış çapının minimum 6 katı bükülme yarıçapına sahiptir ve kablo kanalları, iç mekan kanalları ve kablo kanalları için kullanılabilir. Elektromanyetik girişimin endişe verici olduğu durumlarda, korumalı NH-KYJYP konfigürasyonu, belirtilen kapsama alanı en az %80 olan bakır örgülü koruma sağlar.

Mekanik basınca veya yer altı kurulumuna maruz kalan güzergahlar için N-KYJV22 ve N-KYJY23, çift katmanlı çelik bant zırhına ve kablo dış çapının 12 katı minimum bükülme yarıçapına sahip olarak listelenmiştir. Zırhlı yapıyı seçmeden önce kurulum yöntemi, mekanik maruziyet, gömme koşulları ve gerekli koruma seviyesi doğrulanmalıdır.

Kablo Nerede Kullanılır?

Yangından Korunma Sistemleri

Yangın alarmları, yağmurlama pompaları, duman egzoz fanları, yangın kepenkleri ve acil durum aydınlatması için kontrol ve sinyal devreleri, gerekli yangına dayanıklılık ve elektrik parametrelerinin proje spesifikasyonuna uygun olduğu durumlarda kabloyu kullanabilir.

Yeraltı ve Kapalı Tesisler

Tüneller, kapsamlı hizmet koridorları, yer altı otopark alanları ve diğer kapalı alanlar, acil durum ekipmanı ve yangından korunma bağlantı sistemleri için yangına dayanıklı kontrol kabloları gerektirebilir.

Yeni Enerji Tesisleri

Fotovoltaik enerji santralleri, enerji depolama ekipman odaları ve şarj altyapısı, sıcaklık, yangın performansı ve kurulum koşullarının birlikte dikkate alınması gereken acil durum kontrol devrelerini içerebilir.

Kamu ve Yüksek Doluluklu Binalar

Hastaneler, okullar, alışveriş merkezleri, havaalanları ve ofis binaları, acil durum sistemleri ve bina-hizmet ekipmanları için yangına dayanıklı kontrol devrelerine ihtiyaç duyabilir.

Endüstriyel Tesisler

Metalurji, kimya ve diğer endüstriyel tesisler, geçerli proje gerekliliklerine bağlı olarak ekipmanın kapatılması, alarm, acil durum havalandırması ve ilgili kontrol işlevleri için yangına dayanıklı kontrol kabloları kullanabilir.

İhraç Edilen Elektrik Ekipmanları

Kablo, hedef pazara göre gerekli standartlar, test belgeleri ve onaylanmış ambalajlarla birlikte, yurtdışı projelere yönelik elektromekanik ekipmanın veya yangından korunma sistemlerinin bir parçası olarak belirtilebilir.

Teknik Doğrulama ve Tedarik Hususları

Yangına dayanıklı bir kontrol kablosu için doğrulama, iletken malzemeden daha fazlasını kapsamalıdır. İletken kesiti, damar miktarı, yalıtım direnci, dayanma gerilimi sonucu, yangına dayanıklı katman, kılıf malzemesi ve geçerli kurulum koşullarının tümü proje spesifikasyonuna uygun olmalıdır.

Sağlanan veriler, bitmiş ürün dayanım voltajı testi için 3000V/5 dakikayı ve 20°C sıcaklıkta en az 1000 MΩ·km yalıtım direncini belirtir. Proje tedariki için gerekli test raporları, sertifikasyon belgeleri ve geçerli hedef pazar standartları, bir bütün olarak ürün kategorisi yerine tam kablo modeline göre doğrulanmalıdır.

İhracat siparişlerinde, verilen şartnameye göre plastik film ambalaj ve plastik veya fümigasyonlu ahşap makaralarla paketleme yapılabilir. Damar tanımlaması, teslimat uzunluğu ve koruma, zırhlama veya düşük dumanlı halojensiz yapıya yönelik tüm gereksinimler sipariş spesifikasyonuna dahil edilmelidir.

Bir Proje İçin Kablo Nasıl Belirlenir

Öncelikle kontrol devresi voltajını ve gerekli yangın performansı seviyesini doğrulayın. Daha sonra bağlı ekipmana ve devre tasarımına göre iletken kesitini ve damar sayısını belirleyin. Kablo güzergahı elektromanyetik girişimin olduğu bir alandan geçiyorsa ekranlı bir yapı düşünülebilir. Doğrudan gömme veya mekanik olarak açıkta kalan yollar için zırhlı bir model gerekli olabilir.

Kurulum rotası aynı zamanda minimum bükülme yarıçapını da belirler. Zırhsız versiyonlar kablo dış çapının en az 6 katı, korumalı versiyonlar en az 8 kat ve listelenen zırhlı versiyonlar en az 12 kat gerektirir. Tüneller, hastaneler, alışveriş merkezleri veya diğer yüksek doluluklu yerleri içeren projeler için, gerekli düşük dumanlı halojensiz veya diğer özel kablo yapısı, sipariş vermeden önce proje şartnamesinde teyit edilmelidir.

SSS

1. Bu kablo için hangi standart belirtilmiştir?

Verilen teknik tablo, ürün için geçerli standart olarak GB/T 9330'u tanımlar. Yurtdışı projeler için, hedef pazara ve tam kablo yapısına göre gerekli uluslararası standart, sertifika belgeleri ve test gereksinimleri doğrulanmalıdır.

2. Yangına dayanıklı yapı nedir ve devre ne kadar süre enerjili kalabilir?

Kabloda, yangına dayanıklı katman olarak çift katmanlı sentetik mika bant kullanılıyor. Sağlanan teknik veriler, 830°C'den düşük olmayan bir açık ateş sıcaklığında 90 dakika boyunca sürekli enerjilendirmeyi belirtir. Gerçek yangına dayanıklılık sınıflandırması ve test belgeleri, sipariş edilen modele ve geçerli proje standardına göre doğrulanmalıdır.

3. Hangi iletken boyutları ve çekirdek miktarları mevcut?

Listelenen standart iletken kesitleri 0,75, 1,0, 1,5, 2,5, 4 ve 6 mm²'dir. Standart çekirdek serileri 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 ve 61 çekirdeği içerir. Proje ihtiyacına göre özel çekirdek sayıları tartışılabilir.

4. Korumalı ve zırhlı versiyonlar mevcut mu?

Evet. Korumalı NH-KYJYP, bakır örgülü koruma ve en az %80 kapsama oranıyla listelenmiştir. N-KYJV22 ve N-KYJY23, çift katmanlı çelik bant zırhıyla listelenmiştir. Model elektromanyetik girişime, mekanik maruziyete ve kurulum yöntemine göre seçilmelidir.

5. Kurulum sırasında hangi bükülme yarıçapı korunmalıdır?

Sağlanan spesifikasyona göre, zırhsız NH-KYJY/NH-KYJYR, kablo dış çapının minimum 6 katı bükülme yarıçapı gerektirir; korumalı NH-KYJYP en az 8 kat gerektirir ve zırhlı N-KYJV22 veya N-KYJY23 en az 12 kat gerektirir.

6. Teklif için hangi bilgilere ihtiyaç vardır?

Lütfen gerekli modeli, iletken kesitini, damar sayısını, kablo uzunluğunu, nominal voltajı, döşeme yöntemini ve kurulum ortamını sağlayın. Ekranlama, çelik bant zırhlama, düşük dumanlı halojen içermeyen yapı, özel teslimat uzunluğu veya ihracat ambalajı gerekiyorsa, spesifikasyon ve belgelerin doğru bir şekilde eşleşebilmesi için bu ayrıntıların da dahil edilmesi gerekir.
