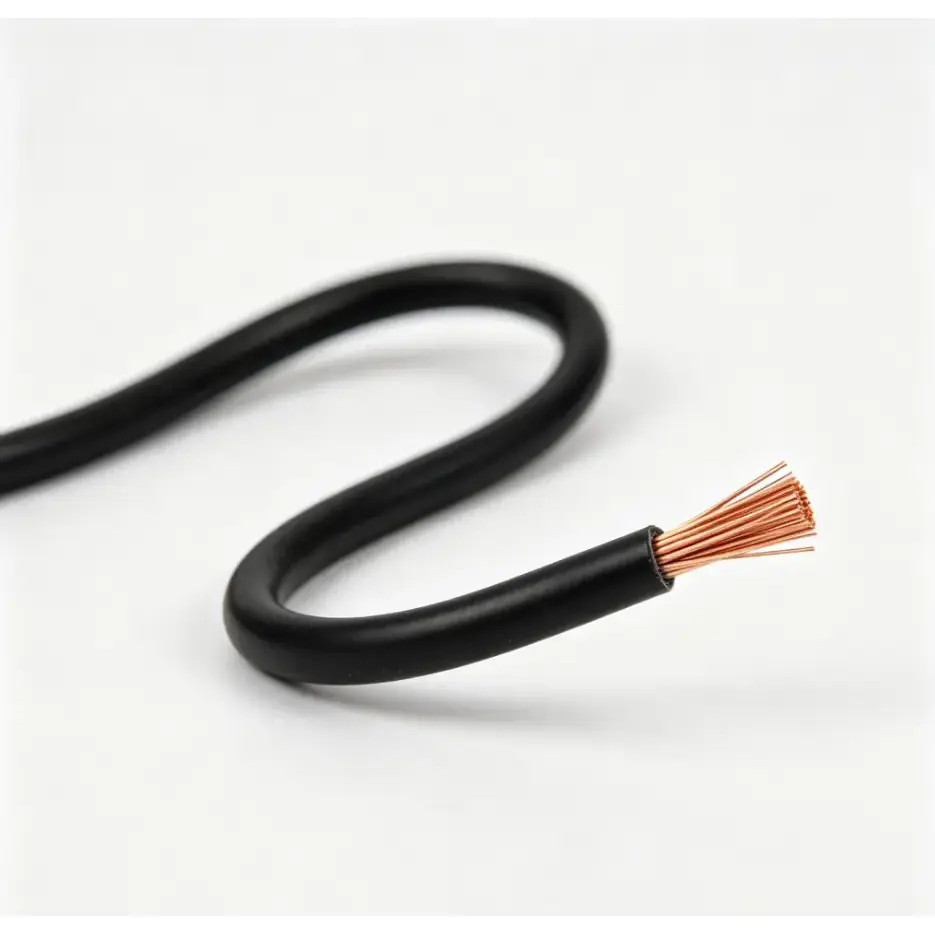

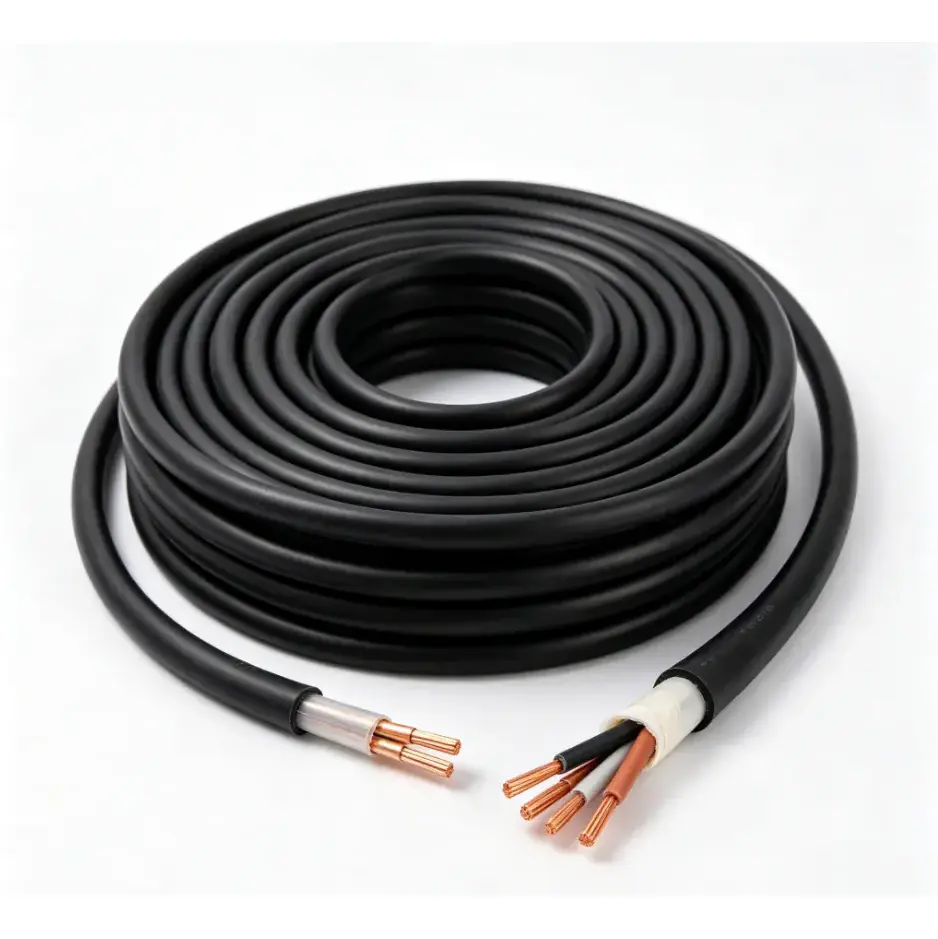

Bakır PVC Yangına Dayanıklı Esnek Kontrol Kablosu

Ürün Modelleri: N(NH)-KVVR, N(NH)-KVVRP, vb.

Bakır PVC Yangına Dayanıklı Esnek Kontrol Kablosu, esnek kurulum ve yangına dayanıklılık gereksinimlerinin bir arada dikkate alınması gereken kontrol ve sinyal devreleri için tasarlanmıştır. Sınıf 5 esnek bakır iletkenler, mika bantlı yangına dayanıklı katman ve ekstrüde PVC izolasyon ve kılıf kullanır. Bu yapının, geçerli kablo konfigürasyonuna ve test gereksinimlerine bağlı olarak, yangın koşullarında belirli bir süre boyunca devre bütünlüğünün korunmasına yardımcı olması amaçlanmaktadır.

Esnek iletken yapısı, kabloyu kontrol kabinleri, yangından korunma sistemleri, mekanik ve elektrikli ekipmanlar ve tekrarlanan bükme veya sınırlı kablolama alanlarının kurulumu daha zorlu hale getirebileceği endüstriyel otomatik kontrol devreleri için uygun hale getirir. Kablo seçimi, iletken kesitine, çekirdek miktarına, kurulum yöntemine, yangın performansı gereksinimlerine ve bağlı ekipmanın elektriksel özelliklerine göre yapılmalıdır.

Ürün Özellikleri Boyutlar ve Teknik Parametre Tablosu

İnşaat ve Performans

Kablo yapısı esnek bir bakır iletkeni mika bantlı yangına dayanıklı katman ve PVC yalıtım ve kılıfla birleştirir. Her parçanın genel kablo yapısında belirli bir işlevi vardır; bu nedenle gerekli özellikler, kontrol devresine, kurulum ortamına ve geçerli yangın performansı gereksinimlerine göre seçilmelidir.

Esnek Sınıf 5 Bakır İletken

Çok telli iletken yapısı, aynı nominal kesite sahip katı iletkenden daha fazla esneklik sağlar. Bu, kablonun sınırlı alanlardan veya ekipman bileşenlerinin çevresinden geçmesi gereken kabin kabloları, ekipman bağlantıları ve kurulumlar için kullanışlıdır.

Mika-Bant Yangına Dayanıklı Katman

Mika bant, iletkenin etrafına yangına dayanıklı katman olarak dahil edilmiştir. Yangına dayanıklı bir kablo yapısında bu katmanın, kablo geçerli test koşulları tarafından tanımlanan süre boyunca yüksek sıcaklıklara veya aleve maruz kaldığında iletken yolun korunmasına yardımcı olması amaçlanır.

PVC İzolasyon ve Kılıf

Ekstrüzyonlu PVC izolasyon, iletken ile çevredeki kablo bileşenleri arasında elektriksel ayırma sağlarken, dış kılıf ek mekanik ve çevresel koruma sağlar. Yalıtım kalınlığı, yukarıdaki özellikler tablosunda gösterildiği gibi nominal kesite göre değişir.

Nerede Kullanılır

Bakır PVC Yangına Dayanıklı Esnek Kontrol Kablosu, belirli yangın koşulları altında devre sürekliliğinin önemli bir tasarım hususu olduğu kontrol ve sinyal kablolaması için tasarlanmıştır. Tipik uygulamalar arasında yangın kontrol dolapları, bina yangından korunma sistemleri, mekanik ve elektrikli ekipmanlar, güçle ilgili kontrol sistemleri ve endüstriyel otomasyon kurulumları yer alır.

Kapalı kontrol kabinlerinde veya ekipman muhafazalarında esnek iletken yapısı, daha az esnek kablo yapılarına kıyasla yönlendirmeyi basitleştirebilir. Endüstriyel kurulumlar için nihai seçimde ayrıca ortam sıcaklığı, kablo kanalı veya kablo kanalı düzenlemesi, bükülme gereksinimleri, nem, yağ veya diğer çevresel etkiler ve bağlı kontrol devresinin elektrik yükü de dikkate alınmalıdır.

Kalite ve Spesifikasyon Doğrulaması

Bu tür kablolar için kalite değerlendirmesi yalnızca görünüm yerine ölçülebilir yapıya ve elektriksel parametrelere dayandırılmalıdır. İletken kesiti, iletken direnci, yalıtım kalınlığı, yangına dayanıklı katman, çekirdek miktarı ve geçerli yangın performansı gereksinimleri, üzerinde anlaşılan spesifikasyona göre kontrol edilmelidir.

Üretim veya sevkıyattan önce proje dokümantasyonu gerekli model, kesit, damar miktarı, iletken tipi ve test gereksinimleriyle eşleştirilebilir. Mühendislik uygulamaları için müşteriler, toplu üretimden önce ek denetim kayıtlarının, teknik verilerin veya numunelerin gerekli olup olmadığını da doğrulayabilirler.

Sipariş Vermeden Önce Nelerin Onaylanması Gerekir?

Uygun spesifikasyon kontrol sistemine ve kurulum koşullarına bağlıdır. Sipariş vermeden önce aşağıdaki noktaları teyit etmekte fayda var:

1. Devre gereksinimlerine ve geçerli elektrik hesaplamalarına göre iletken kesiti.

2. Gerekli çekirdek miktarı ve standart mı yoksa özelleştirilmiş çekirdek konfigürasyonunun mu gerekli olduğu.

3. Yangına dayanıklılık performans gereksinimleri ve geçerli proje veya test standardı.

4. Kontrol kabini kablolaması, kablo kanalı kurulumu, kablo kanalı kurulumu veya ekipman bağlantısını içeren kurulum yöntemi.

5. Proje için gerekli kablo uzunluğu, paketleme, dokümantasyon ve inceleme gereksinimleri.

SSS

1. Bu Bakır PVC Yangına Dayanıklı Esnek Kontrol Kablosu, yangın sırasında devre sürekliliğini koruyabilir mi?

Kablo, geçerli yangın testi koşulları altında iletken yolun belirli bir süre korunmasına yardımcı olmak için mika bantlı yangına dayanıklı katmanla tasarlanmıştır. Gerçek yangına dayanıklılık performansı, belirtilen ürünün kablo yapısına, kurulum yöntemine ve test gereksinimlerine bağlıdır.

2. Bu kabloda hangi iletken malzeme kullanılıyor?

Esnek bakır iletkenler kullanır. İletken konfigürasyonu ve maksimum tek tel çapı, teknik tabloda verilen ilgili değerlerle birlikte nominal kesite göre değişir.

3. Hangi kesitler ve çekirdek miktarları mevcut?

Listelenen kesitler 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm², 4mm² ve ​​6mm²'dir. Önerilen çekirdek miktarları, tabloda gösterilen konfigürasyonlarda 2 ila 61 çekirdeği içerir ve özelleştirilmiş çekirdek miktarları, proje gereksinimlerine göre tartışılabilir.

4. Kablo bir proje için özelleştirilebilir mi?

Evet. Çekirdek miktarı ve kablo uzunluğu proje spesifikasyonuna göre özelleştirilebilir. Üretimden önce gerekli iletken kesiti, damar konfigürasyonu, yangına dayanıklı yapı, kurulum koşulları ve dokümantasyon gereksinimleri doğrulanmalıdır.

5. Bu tip kablo yaygın olarak nerede kullanılır?

Tipik uygulamalar arasında yangın kontrol dolapları, bina yangından korunma sistemleri, mekanik ve elektrikli ekipmanlar, endüstriyel kontrol devreleri ve esnek kablolama ve yangına dayanıklı kablo yapısının gerekli olduğu diğer kurulumlar yer alır.

6. Teklif için hangi teknik bilgiler sağlanmalıdır?

Doğru bir fiyat teklifi ve spesifikasyon kontrolü için lütfen gerekli modeli, iletken kesitini, damar sayısını, kablo uzunluğunu, kurulum ortamını ve geçerli yangın performansı gereksinimlerini sağlayın. Üretim öncesi kablo konstrüksiyonunu teyit etmek için varsa proje çizimleri veya teknik özellikler de kullanılabilir.
