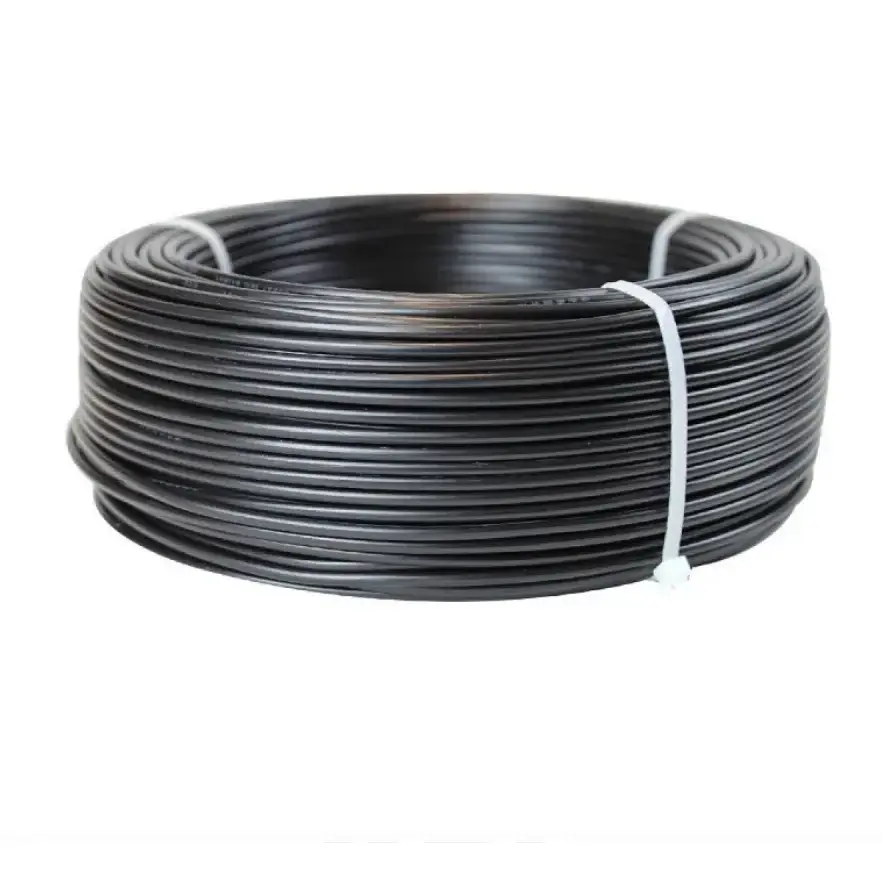

Bakır PVC Alev Geciktirici Esnek Kontrol Kablosu

Ürün Modelleri: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Bakır PVC Alev Geciktirici Esnek Kontrol Kablosu, çok telli bakır iletkenleri PVC yalıtım ve dış kılıfla birleştirerek kontrol ve sinyal kablolaması için esnek bir çözüm sağlar. Alev geciktirici kablo yapısının alev yayılımını kısıtlaması amaçlanırken, esnek iletken düzenlemesi kablonun kontrol kabinleri, ekipman terminalleri ve kompakt kablolama alanları çevresinde daha kolay yönlendirilmesine olanak tanır.

Bu kablo genellikle yangından korunma kontrol devreleri, endüstriyel otomasyon, güç ekipmanları, mekanik ve elektrik sistemleri ve metalurji makineleri için tasarlanmıştır. Uygun spesifikasyon, gerekli çekirdek konfigürasyonuna, iletken boyutuna, kurulum koşullarına ve uygulama için tanımlanan alev geciktirici gereksinimlerine bağlıdır.

Ürün Özellikleri Boyutlar ve Teknik Parametre Tablosu

Yapı ve Alev Geciktirici Performans

Çok Telli Esnek Bakır İletken

Kablo, katı bir iletken yerine çok telli bakır iletkenli bir yapı kullanır. Daha küçük bireysel iletken şeritleri daha fazla esneklik sağlar; bu da kontrol kablolarının kabinler, kanallar, ekipman muhafazaları ve kurulum alanının sınırlı olduğu diğer konumlardan geçirilmesi sırasında kullanışlıdır.

PVC İzolasyon ve Kılıf

Yalıtım ve dış koruyucu katman olarak PVC kullanılmaktadır. Yalıtım kalınlığı, teknik tabloda listelenen ilgili değerlerle birlikte nominal iletken kesitine göre değişir. Seçilen yalıtım yapısı, normal hizmet sırasında kontrol ve izleme devreleri için elektriksel ayırma ve koruma sağlar.

Alev Geciktirici Kablo Yapısı

Alev geciktirici PVC malzemenin, bir ateşleme kaynağına maruz kaldığında kablo boyunca alev yayılımını azaltması amaçlanmaktadır. Alev geciktirici performans, yangına dayanıklılık performansıyla aynı şekilde ele alınmak yerine, geçerli kablo spesifikasyonlarına ve test gerekliliklerine göre değerlendirilmelidir.

Kontrol Kablolamasında Esnek Yapı Neden Önemlidir?

Bakır PVC Alev Geciktirici Esnek Kontrol Kablosu, çok telli iletken yapısını PVC yalıtım ve kılıfla birleştirerek yönlendirme esnekliğinin önemli olduğu kontrol kabloları için uygun hale getirir. Yapı, daha az esnek kablo tasarımlarıyla karşılaştırıldığında kontrol kabinleri içindeki ve ekipman bileşenleri etrafındaki kablo düzenlemesini basitleştirebilir.

Çoklu kontrol devreleri içeren projeler için mevcut çekirdek konfigürasyonları, kablonun gerekli sinyal veya kontrol fonksiyonlarının sayısına göre seçilmesine olanak tanır. İletken kesiti, yalnızca çekirdek miktarından ziyade devrenin elektrik gereksinimlerine göre belirlenmelidir.

Yangın güvenliği gereksinimleri olan kurulumlar için alev geciktirme özelliği kurulum ortamı, kablo gruplaması, yönlendirme yöntemi ve geçerli proje standardı ile birlikte dikkate alınabilir. Bu faktörler nihai spesifikasyon seçiminden önce onaylanmalıdır.

Uygulama Senaryoları

Yangından Korunma Sistemleri

Yangından korunma kontrol kabinlerindeki, yangın alarmı bağlantı ekipmanlarındaki ve duman-egzoz ekipmanı gibi ilgili mekanik sistemlerdeki kontrol ve sinyal devreleri için kullanılır.

Güç ve Enerji Ekipmanları

Kontrol kabinleri, jeneratörle ilgili kontrol devreleri, güç dağıtım odası ekipmanları ve esnek kablolamanın gerekli olduğu diğer düşük voltaj kontrol uygulamaları için uygundur.

Metalurji ve Endüstriyel Üretim

Endüstriyel ortamlardaki üretim hatları, ekipman kontrol kabinleri ve sinyal devreleri için otomatik kontrol sistemlerinde kullanılabilir. Seçim sırasında çevre sıcaklığı ve yağa, neme veya kimyasallara maruz kalma dikkate alınmalıdır.

Bina Mekanik ve Elektrik Sistemleri

Merkezi iklimlendirme ekipmanı, bina mekanik ve elektrik sistemleri, yer altı ekipman odaları ve diğer bina servis kurulumlarının kontrol kablolarına uygulanabilir.

Genel Endüstriyel Otomasyon

Birden fazla kontrol veya izleme sinyalinin kapalı kurulum alanlarından geçirilmesi gereken kontrol kabinlerinde, otomatik üretim ekipmanlarında, mekanik ekipmanlarda ve diğer endüstriyel sistemlerde kullanılır.

Kalite ve Spesifikasyon Doğrulaması

Bir kontrol kablosu için kalite doğrulama, ölçülebilir yapıya ve elektriksel parametrelere odaklanmalıdır. İletken kesiti, maksimum tek tel çapı, PVC yalıtım kalınlığı ve DC iletken direnci, üretim ve sevkiyattan önce üzerinde anlaşılan spesifikasyona göre kontrol edilebilir.

Toplu mühendislik siparişleri için model, damar miktarı, iletken kesiti, kablo uzunluğu ve geçerli alev geciktirici gereklilikleri önceden onaylanmalıdır. Teknik dokümantasyon ve muayene kayıtları, projenin gerektirdiği durumlarda sipariş edilen spesifikasyonla eşleştirilebilir.

Şartname Seçim Kılavuzu

Bir otomatik kontrol projesi için kablo seçerken çeşitli parametreler bir arada dikkate alınmalıdır:

1. İletken kesiti: Elektrik yüküne ve kontrol devresi gereksinimlerine göre seçin.

2. Çekirdek miktarı: Çekirdek sayısını gerekli kontrol ve izleme işlevleriyle eşleştirin; proje tasarımının gerektirdiği durumlarda ek çekirdekler de dikkate alınmalıdır.

3. Kurulum yöntemi: Kablonun bir kontrol kabini içerisinden mi, kanaldan mı, kablo tepsisinden mi yoksa doğrudan ekipmana mı yönlendirileceğini doğrulayın.

4. Alev geciktirici gereksinimleri: Proje için gereken alev geciktirici sınıfını veya geçerli test standardını doğrulayın.

5. Çevresel koşullar: Ortam sıcaklığını, nemi, yağı, kimyasalları, mekanik hareketi ve mevcut bükme alanını göz önünde bulundurun.

6. Teslimat gereklilikleri: Toplu üretim öncesinde kablo uzunluğunu, paketlemeyi, etiketlemeyi, dokümantasyonu ve her türlü denetim gerekliliğini onaylayın.

SSS

1. Bu Bakır PVC Alev Geciktirici Esnek Kontrol Kablosunun alev geciktirici performansı var mı?

Evet. Kablo, alevin yayılmasını sınırlamaya yardımcı olmak için tasarlanmış alev geciktirici PVC yalıtım ve kılıf malzemeleri kullanır. Kesin alev geciktirici performansı, belirtilen kablo yapısına ve geçerli test gereksinimlerine göre doğrulanmalıdır.

2. Kablo neden dar kontrol kabinlerindeki kablolamaya uygundur?

Çok telli iletken yapısı, aynı nominal kesite sahip katı iletkenden daha fazla esneklik sağlar. Bu, mevcut kurulum alanının sınırlı olduğu durumlarda yönlendirme ve sonlandırmayı kolaylaştırabilir.

3. Hangi kesitler ve çekirdek miktarları mevcut?

Listelenen kesitler 0,5mm², 0,75mm², 1,0mm², 1,5mm², 2,5mm², 4mm² ve ​​6mm²'dir. Önerilen çekirdek miktarları arasında 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 ve 61 çekirdek bulunur. Proje gereksinimlerine göre özel çekirdek miktarları tartışılabilir.

4. Kablo, özel çekirdek miktarları veya uzunlukları için özelleştirilebilir mi?

Evet. Özel çekirdek miktarları ve kablo uzunlukları proje spesifikasyonuna göre tartışılabilir. İletken kesiti, montaj koşulları, alev geciktirici gereklilikler ve gerekli belgeler üretimden önce doğrulanmalıdır.

5. Bu tip kablo yaygın olarak nerede kullanılır?

Tipik uygulamalar arasında yangından korunma kontrol kabinleri, güç ve enerji ekipmanları, metalurji üretim hatları, bina mekanik ve elektrik sistemleri, otomatik üretim ekipmanları ve endüstriyel kontrol kabinleri yer alır.

6. Teklif için hangi bilgilere ihtiyaç vardır?

Lütfen gerekli modeli, iletken kesitini, damar sayısını, kablo uzunluğunu, kurulum ortamını ve geçerli alev geciktirici gerekliliklerini sağlayın. Kablo yapısının teklif ve üretimden önce kontrol edilebilmesi için proje çizimleri veya teknik özellikler de mevcut olduğunda sunulabilir.
