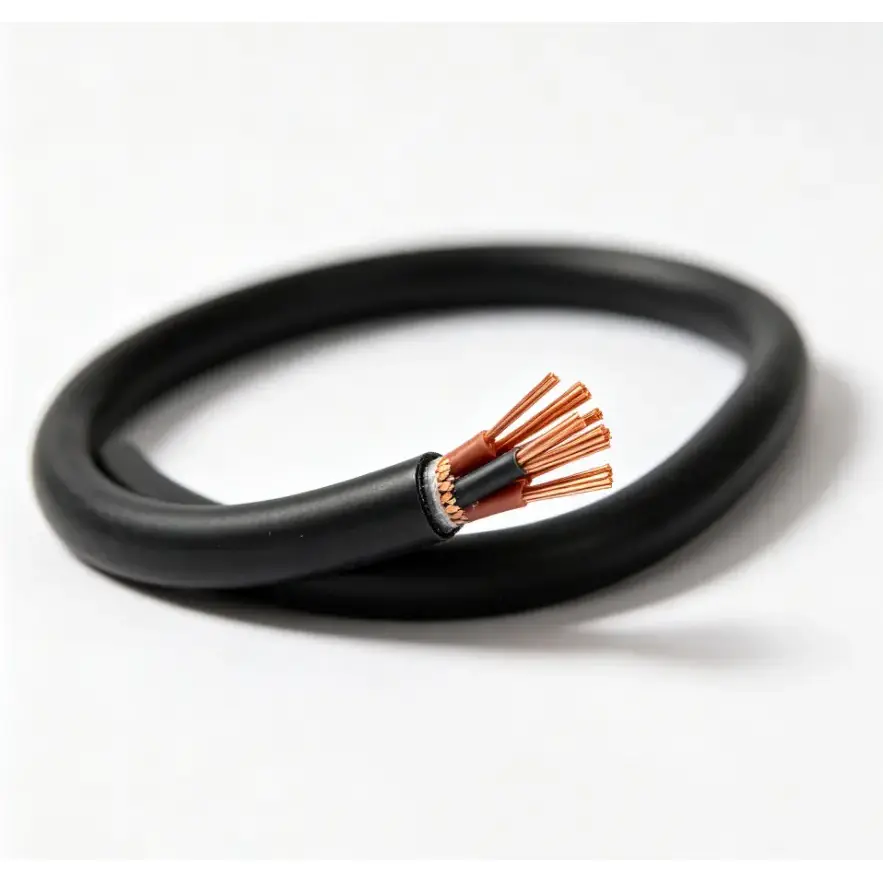

Yüksek Sıcaklık Kontrol Kablosu

Temel Modeller: KGG, KFF, vb. Yalıtım malzemesi: silikon kauçuk veya floroplastik.

Yüksek Sıcaklık Kontrol Kablosu, yüksek sıcaklıktaki çalışma ortamlarında kontrol ve izleme sinyallerinin iletilmesi için özel amaçlı bir kablodur. İletken olarak silikon kauçuk veya floroplastik yalıtım ve isteğe bağlı ekranlama ve koruyucu kılıf yapılarıyla yüksek saflıkta oksijensiz bakır kullanır. Çok telli iletken, ekipman kablolaması için esneklik sağlarken, yalıtım ve kılıf malzemeleri çalışma sıcaklığına ve çevre koşullarına göre seçilebilir.

Bu yapı, sıcaklık direncinin kablo seçiminin önemli bir parçası olduğu uygulamalar için tasarlanmıştır. Tipik uygulamalar arasında metalurji, ısıl işlem, endüstriyel fırınlar, ısıl işlem ekipmanları ve diğer endüstriyel kontrol sistemleri yer alır. Gerçek kablo özellikleri, sürekli sıcaklık, en yüksek sıcaklık, elektrik gereksinimleri, kurulum koşulları ve yağa, neme veya aşındırıcı ortama maruz kalma durumuna göre seçilmelidir.

Ürün Özellikleri Boyutlar ve Teknik Parametre Tablosu

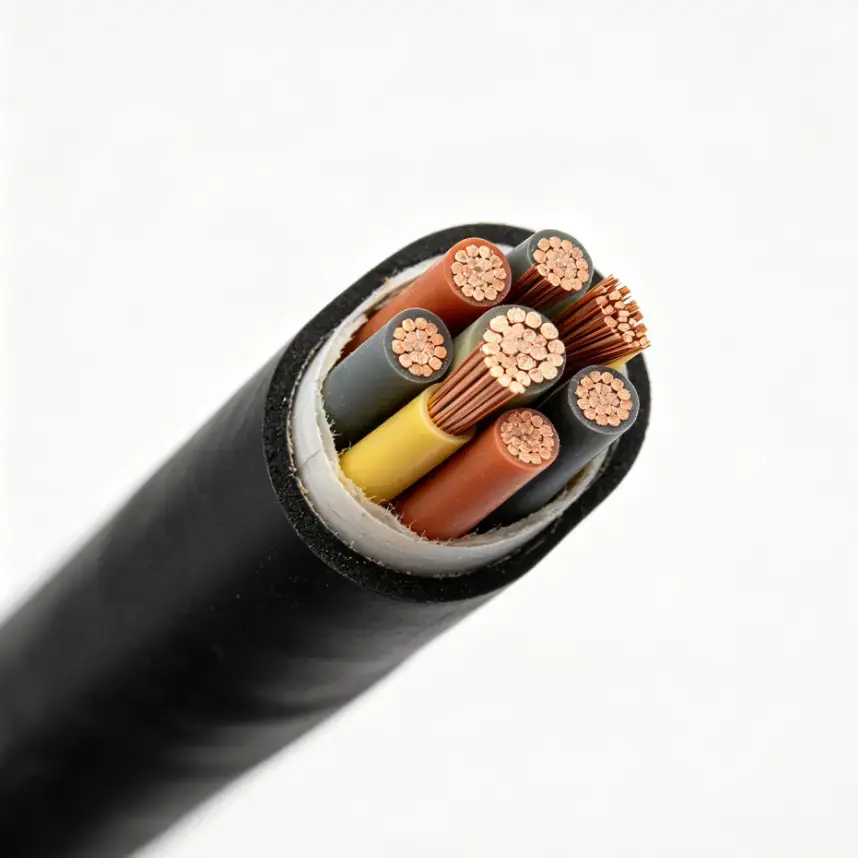

Malzeme ve İnşaat

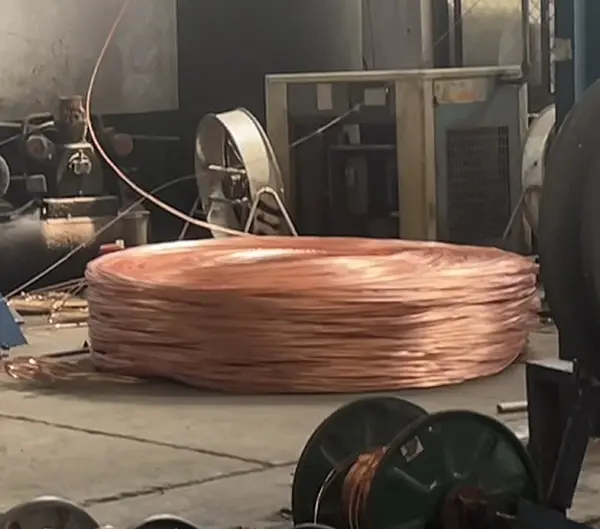

1. Yüksek saflıkta oksijensiz bakır iletken

İletken, çok telli esnek bir yapıda yüksek saflıkta oksijensiz bakırdan yapılmıştır. Sert bir katı iletkenle karşılaştırıldığında çok damarlı yapı, ekipman ve kontrol kabinlerinin etrafından dolaşmak için daha uygundur. Mevcut iletken kesiti, listelenen spesifikasyon aralığına göre 0,5 mm² ila 10 mm² arasındadır.

2. Silikon kauçuk veya floroplastik izolasyon

Silikon kauçuk ve floroplastik, farklı çalışma koşulları için sıcaklığa dayanıklı yalıtım seçenekleri sunar. Malzeme seçiminde tek başına sıcaklık yerine sürekli çalışma sıcaklığı, kısa süreli sıcaklık maruziyeti, mekanik gereksinimler ve çevre ortamı dikkate alınmalıdır.

3. Kontrol devreleri için isteğe bağlı koruma

Koruma gerektiğinde kablo, bakır tel örgü veya bakır bant sargısıyla donatılabilir. Belirtilen ekranlama kapsama oranı ≥%80'dir. Koruma, özellikle kontrol veya izleme devrelerinin elektriksel parazit oluşturabilecek ekipmanın yakınına kurulduğu durumlarda önemlidir.

4. Çoklu kılıf malzemesi seçenekleri

Dış kılıfta yüksek sıcaklığa dayanıklı, düşük dumanlı, halojensiz, alev geciktiricili PVC, silikon kauçuk, floroplastik veya nitril kılıf bileşiği kullanılabilir. Mevcut yapı, farklı sıcaklık direnci ve yağ, asit, alkali ve diğer endüstriyel koşullara karşı direnç kombinasyonları sağlar.

Performans ve Uygulama Hususları

Bir kontrol kablosunun çalışma sıcaklığı, iletken, yalıtım, kılıf ve kurulum koşulları da dahil olmak üzere kablo yapısının tamamına göre belirlenir. Bu nedenle bir spesifikasyon seçilmeden önce sıcaklık derecesi, çevreye maruz kalma ve elektrik gereksinimleri birlikte doğrulanmalıdır.

1. Uzun vadeli ve kısa vadeli sıcaklık gereksinimleri

Mevcut uzun vadeli çalışma sıcaklığı dereceleri 90°C, 180°C ve 200°C'dir. Seçilen yapıya bağlı olarak kısa süreli tepe sıcaklığı 250°C ila 280°C'ye ulaşabilir. Silikon kauçuk ve FEP floroplastik versiyonları da -60°C'ye kadar sıcaklıklara dayanabilir. Seçilen derece, ekipmanın gerçek sıcaklık profiline uygun olmalıdır.

2. Kontrol ve izleme devrelerinin elektriksel performansı

Oksijensiz bakır iletken, kontrol ve izleme sinyalleri için gerekli elektrik yolunu sağlarken, izolasyon direnci ve dayanma gerilimi ölçülebilir elektriksel performans göstergeleri sağlar. Elektromanyetik girişimin endişe verici olduğu durumlarda bakır örgü veya bakır bant koruma belirlenebilir.

3. Endüstriyel çalışma koşullarına dayanıklılık

Yüksek sıcaklıktaki alanlar aynı zamanda yağ, nem, toz, asidik veya alkalin maddeler de içerebilir. Bu nedenle kılıf gerçek çevre ortamına göre seçilmelidir. Farklı sıcaklık ve çevresel maruz kalma kombinasyonları için silikon kauçuk, floroplastik ve nitril kılıf seçenekleri düşünülebilir.

4. Ekipman çevresinde esnek kurulum

Çok telli iletken yapısı endüstriyel makineler, kontrol kabinleri ve termal ekipmanlar etrafında esnek yönlendirmeyi destekler. Damar miktarı, iletken kesiti ve genel kablo yapısı, mevcut kurulum alanı ve devre gereksinimlerine uygun olmalıdır.

Tipik Endüstriyel Uygulamalar

Bu kablo, yüksek sıcaklıkların kablo seçimini etkilediği endüstriyel ortamlarda kontrol, izleme ve sinyal devreleri için kullanılır. Tipik uygulamalar şunları içerir:

●Metalurji ve metal işleme ekipmanları

●Isıl işlem hatları ve ısıl işlem ekipmanları

●Endüstriyel fırınlar ve ısıtma sistemleri

●Yüksek sıcaklıkta üretim makineleri

●Endüstriyel kontrol kabinleri ve ekipman bağlantıları

●Sıcaklık izleme ve kontrol devreleri

●Yağ, nem, toz veya aşındırıcı endüstriyel ortamlara maruz kalan ekipmanlar

Kalite Kontrol ve Teknik Doğrulama

Endüstriyel kablo tedariki için ürün doğrulama, ölçülebilir yapı ve elektriksel parametrelere odaklanmalıdır. Anahtar öğeler arasında iletken malzemesi, iletken kesiti, çekirdek miktarı, yalıtım malzemesi, kılıf yapısı, nominal gerilim, yalıtım direnci, iletken direnci ve dayanma gerilimi bulunur.

Üretim denetimi, geçerli ürün spesifikasyonuna göre boyut kontrollerini, iletken direnç testini, yalıtım direnci testini ve güç frekansı dayanım gerilimi testini içerebilir. Mühendislik ve ihracat siparişleri için gerekli spesifikasyon ve proje koşullarına göre teknik dokümantasyon ve test kayıtları doğrulanabilmektedir.

Sipariş Vermeden Önce Nelerin Onaylanması Gerekir?

Yüksek sıcaklık kontrol kablosu spesifikasyonu için teklif veya üretim öncesinde aşağıdaki bilgilerin doğrulanması gerekir:

●Sürekli çalışma sıcaklığı ve olası kısa süreli tepe sıcaklığı

●Gerekli iletken kesiti ve damar sayısı

●Nominal voltaj ve elektriksel performans gereksinimleri

●Bakır örgü veya bakır bant korumanın gerekli olup olmadığı

●Gerekli kılıf malzemesi ve çevresel direnç

●Yağ, asit, alkali, nem, toz veya aşındırıcı ortama maruz kalma

●Gerekli alev geciktirici veya yangına dayanıklı performans

●Kablo uzunluğu, paketleme ve teknik belge gereksinimleri

SSS

1. Bu Yüksek Sıcaklık Kontrol Kablosu sürekli olarak hangi sıcaklığa dayanabilir?

Mevcut uzun vadeli çalışma sıcaklığı dereceleri arasında 90°C, 180°C ve 200°C bulunur. Seçilen yapıya bağlı olarak kısa süreli tepe sıcaklığı 250°C ila 280°C'ye ulaşabilir. Silikon kauçuk ve FEP floroplastik versiyonları da -60°C'ye kadar düşük sıcaklıklara dayanabilir.

2. Hangi iletken malzeme kullanılıyor?

İletken, çok telli esnek bir yapıda yüksek saflıkta oksijensiz bakır kullanır. Mevcut iletken kesiti, listelenen teknik özelliklere göre 0,5 mm² ila 10 mm² arasındadır.

3. Ekranlama eklenebilir mi?

Evet. İsteğe bağlı koruma, belirtilen koruma kapsama oranı ≥%80 olan bakır tel örgüyü veya bakır bant sarmayı içerir. Ekranlama yapısı kontrol sistemine ve elektromanyetik ortama göre seçilebilir.

4. Kablo damarlarını, kesitini, ekranlama ve alev geciktirici kalitelerini özelleştirebilir misiniz?

Evet. Listelenen yapı, 2 ila 61 çekirdeği ve 0,5 mm² ila 10 mm² iletken kesitlerini destekler. Uygulamaya ve teknik spesifikasyona göre ekranlama, kılıf malzemesi, alev geciktirici veya yangına dayanıklılık gereklilikleri ve kablo uzunluğu onaylanabilir.

5. Kablo yağa, asit ve alkaliye maruz kalmaya uygun mu?

Mevcut kılıf seçenekleri arasında silikon kauçuk, floroplastik, nitril kılıf bileşiği ve yüksek sıcaklığa dayanıklı PVC yer alır. Yağ, asit, alkali, nem veya aşındırıcı ortamların mevcut olduğu durumlarda kılıf malzemesi fiili çalışma ortamına göre seçilmelidir.

6. Toplu dış ticaret siparişi için hangi bilgilere ihtiyaç vardır?

Lütfen gerekli iletken kesitini, çekirdek miktarını, çalışma sıcaklığını, nominal voltajı, ekranlama gereksinimini, kılıf malzemesini, kablo uzunluğunu, uygulama ortamını ve geçerli teknik standartları sağlayın. Bu ayrıntılar, kablo yapısının ve üretim spesifikasyonunun teklif vermeden önce onaylanmasına olanak tanır.
